модель 2016 года
- Модель RZR XP 1000
- Код модели RZR XP 1000 (Z16VDE99AF/AM/LM/M99AM)

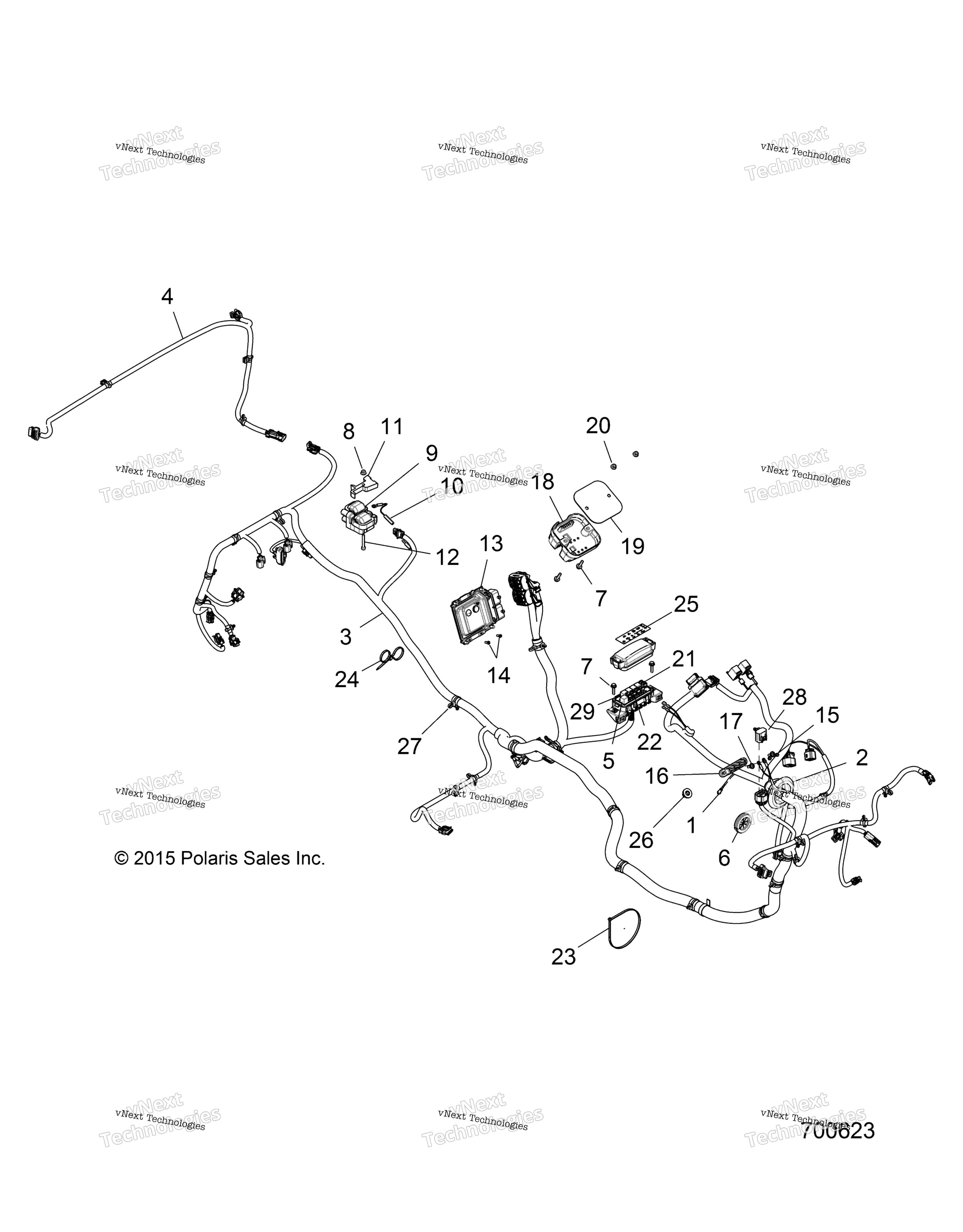

Схема электрооборудования, жгута проводов Z16vde99af/Am/Lm/As для RZR XP 1000 (Z16VDE99AF/AM/LM/M99AM)
Схема
Детали
Номер
Наименование детали
Цена
1
LED-PANEL MNT,12V,BLUE art. 2413217
По запросу
2
GROMMET-65MM,BLK art. 5813954
По запросу
3
CHASSIS HARNESS, RZN EPS [INCL. 1-2, 5, 21-22, 24-29] art. 2413232
По запросу
4
BOX HARNESS, RZN 64 art. 2412884
По запросу
5
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
6
CAB ELECTRICAL GROMMET art. 5414440
По запросу
7
Болт 6 MM X 20 MM Polaris art. 7518576
от 168 ₽
8
NYLOCK FLANGE NUT, 6 MM art. 7547274
По запросу
9
Катушка зажигания art. 2876049
от 9 020 ₽
10
COIL GROUND JUMPER art. 4014422
По запросу
11
COIL MOUNT SPACER art. 5436577
По запросу
12
SCR-M6X1.0X40,HX/SOC/CP-B art. 7518780
По запросу
13
NO START ELECTRIC CONTROL MODUL art. 4014125
По запросу
14
SCR-#10X1/2-HI/LO-PN-T25,TRX-M art. 7519091
По запросу
15
NUTS-10-32 KEPS art. 7547341
По запросу
16
3 POST TERMINAL BLOCK art. 4015778
По запросу
17
Болт кожуха Polaris art. 7518196
от 116 ₽
18
Гайка Polaris art. 7547332
от 4 494 ₽
18
SCR-HXFL-M6X1.0X30,RIE,DGPNT art. 7519202
По запросу
18
REGULATOR ADAPTER HARNESS art. 2413573
По запросу
18
Реле регулятор Polaris art. 4016868
По запросу
18
Реле-регулятор напряжения Polaris art. 2206367
По запросу
19
REGULATOR HEAT SINK PLATE art. 5254970
По запросу
20
Гайка Polaris art. 7547332
от 4 494 ₽
21
FUSE, 20 AMP art. 4012811
По запросу
22
FUSE, 10 AMP art. 2434016
По запросу
23
TIE CABLE, 14 IN art. 7080761
По запросу
24
STRAP-PANDUIT,DBL LOOP,260MM art. 7081916
По запросу
25
LABEL-FUSE BOX art. 7180884
По запросу
26
CLIP-ROUTING,DIN BOX art. 7082020
По запросу
27
ROUTING CLIP art. 7081496
По запросу
28
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
29
Предохранитель 20А Polaris art. 4011372
По запросу
