модель 2016 года
- Модель RZR XP 4 1000
- Код модели RZR XP 4 1000 (Z16VFE99AF/AS/AM/M99AM)

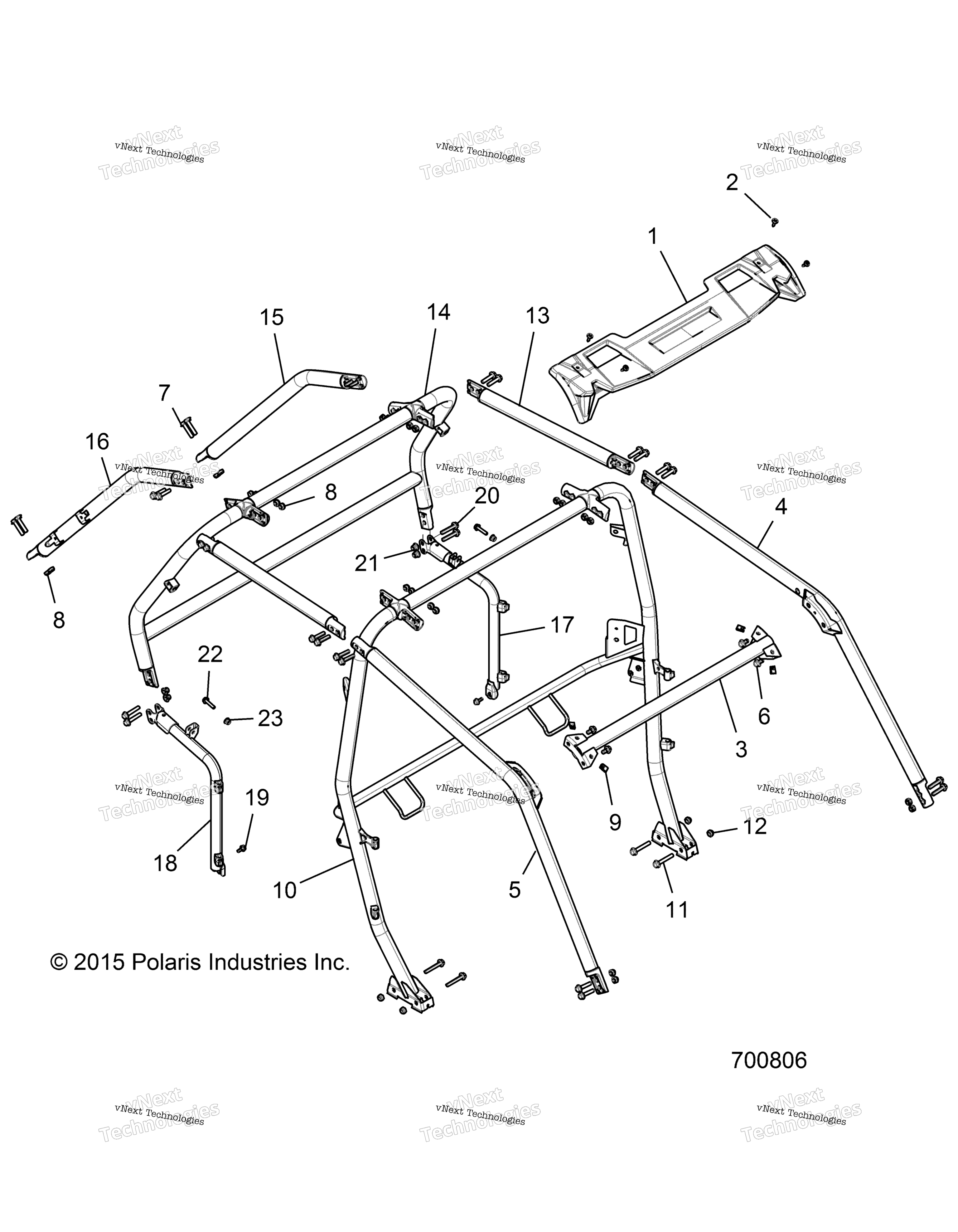

Схема шасси, рамы кабины для RZR XP 4 1000 (Z16VFE99AF/AS/AM/M99AM)
Схема
Детали
Номер
Наименование детали
Цена
1
VISOR PANEL TRIM, GLOSS BLACK art. 5450657-070
По запросу
2
BOLT art. 7519650
По запросу
3
FRONT CROSS ROPS, MATTE BLACK [E99AF/AM] art. 1020755-458
По запросу
3
ROPS CROSS WELD, FRONT, INDY RE [M99AM] art. 1020755-293
По запросу
4
CAB FRAME, FRONT, LEFT, MATTE B [E99AF/AM] art. 1020052-458
По запросу
4
WELD-ROPS,MP,LH,RED [M99AM] art. 1020052-293
По запросу
5
RIGHT HAND ROPS, MATTE BLACK [E99AF/AM] art. 1020053-458
По запросу
5
WELD-ROPS,MP,RH,RED [M99AM] art. 1020053-293
По запросу
6
HEX FLANGE SCREW, 10 MM X 1.5 M art. 7519905
По запросу
7
BOLT, M10 X 1.5 X 45 art. 7519906
По запросу
8
HEX NUT, 10 MM X 1.5 MM art. 7547746
По запросу
9
U-TYPE NUT, M6-1.0 art. 7547674
По запросу
10
ROPS HOOP WELD, MID, INDY RED [M99AM] art. 1022059-293
По запросу
10
MID ROPS HOOP WELD, MATTE BLACK [AS] art. 1022059-458
По запросу
11
HEX FLANGE SCREW, 10 MM X 1.5 M art. 7519903
По запросу
12
NYLOC NUT, 10 MM X 1.5 MM art. 7547268
По запросу
13
CAB FRAME, MID, MATTE BLACK [E99AF/AM] art. 1020057-458
По запросу
13
WELD-BRACE,ROPS,MID,RED [M99AM] art. 1020057-293
По запросу
14
REAR ROPS HOOP WELD, MATTE BLAC [AS] art. 1022058-458
По запросу
14
WELD-HOOP,ROPS,REAR,HC,MP,RED [M99AM] art. 1022099-293
По запросу
15
ROPS WELD, REAR, LEFT, MATTE BL [E99AF/AM] art. 1020055-458
По запросу
15
WELD-ROPS,REAR,NO RES,MP,LH,RD [M99AM] art. 1022098-293
По запросу
16
ROPS WELD, REAR, RIGHT, MATTE B [E99AF/AM] art. 1020056-458
По запросу
16
WELD-ROPS,REAR,NO RES,MP,RH,RD [M99AM] art. 1022097-293
По запросу
17
WELD-BOLSTER,LH,RED [M99AM] art. 1021907-293
По запросу
17
BOLSTER, LEFT SIDE, MATTE BLACK [E99AF/AM] art. 1021907-458
По запросу
18
WELD-BOLSTER,RH,RED [M99AM] art. 1021908-293
По запросу
18
WELD-BOLSTER, RIGHT, MATTE BLAC [E99AF/AM] art. 1021908-458
По запросу
19
HEX HEAD FLANGE BOLT 8MM X 20MM art. 7518450
По запросу
20
HEX FLANGE SCREW 10 MM X 1.25 M art. 7519956
По запросу
21
Гайка Polaris art. 7547333
от 261 ₽
22
HEX FLANGE SCREW, 8 MM X 1.25 M art. 7519779
По запросу
23
NUT-HXFL-M8X1.25 8 ZB3 NYL art. 7547454
По запросу
