модель 2016 года
- Модель RZR XP Turbo
- Код модели RZR XP TURBO, MD (Z16VDE92NH/NW)

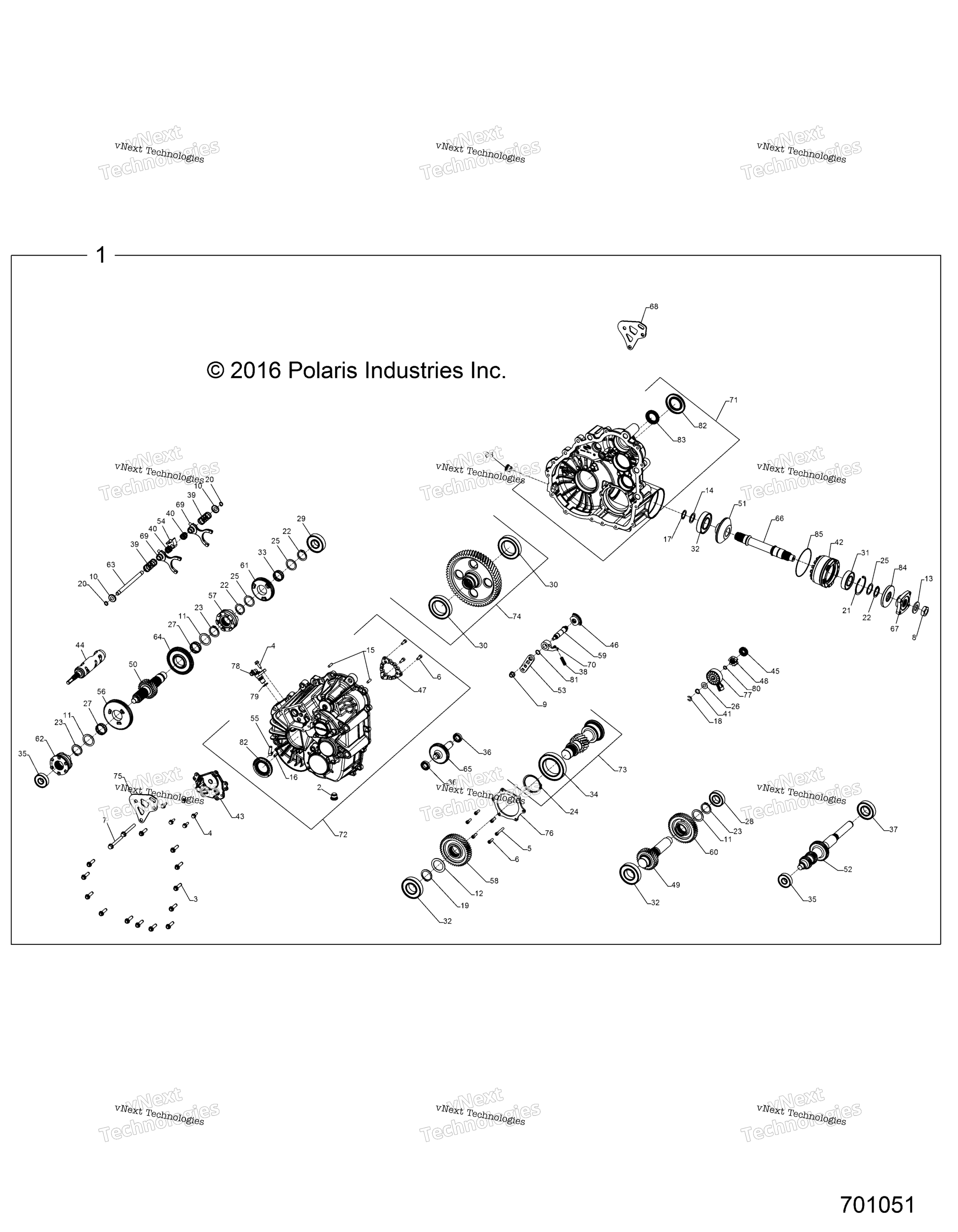

Схема трансмиссии, внутренностей главного редуктора для RZR XP TURBO, MD (Z16VDE92NH/NW)
Схема
Детали
Номер
Наименование детали
Цена
1
Коробка передач Polaris art. 1333610
По запросу
2
SOCKET HEAD W/ MAG PLUG 18 MM X art. 3234756
По запросу
3
HEX HEAD FLANGE SCREW 8MMX1.25M art. 3234898
По запросу
4
SCREW art. 3235206
По запросу
5
SCREW, 6 MM X 1.0 MM 40 MM art. 3235208
По запросу
6
SOCKET HEAD SCREW, 6 MM X 1 MM art. 3235332
По запросу
7
SCR-HXFL-M8X1.25X70 8.8 art. 3235802
По запросу
8
NUT-HEX-M20X1.5 JAM-RH art. 3235803
По запросу
9
HEXFLANGE NUT, NYLON, 8 MM X 1. art. 3235210
По запросу
10
Шайба Polaris art. 3234091
По запросу
11
WASHER art. 3235211
По запросу
12
WASHER art. 3235212
По запросу
13
WSHR-21.4X39X3.4 LOCKING art. 3235804
По запросу
14
WASHER-26.26X34X2 art. 3235805
По запросу
15
PIN, DOWEL, 6 X 20 art. 3234330
По запросу
16
SPRING-SLOTTED PIN,6MM art. 7043746
По запросу
17
SNAP RING art. 3233106
По запросу
18
RETAINING RING art. 3233834
По запросу
19
RETAINING RING art. 3233364
По запросу
20
Стопорное кольцо Polaris art. 3234090
По запросу
21
INTERNAL RETAINING RING art. 3234741
По запросу
22
Стопорное кольцо Polaris art. 3234205
По запросу
23
Стопорное кольцо КПП Polaris art. 3235214
По запросу
24
RETAINING RING art. 3235216
По запросу
25
Шайба КПП Polaris art. 3233378
По запросу
26
THRUST WASHER, .446 X .88 X .02 art. 3234642
По запросу
27
Подшипник КПП игольчатый Polaris art. 3233014
от 5 775 ₽
28
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 1 шт.
29
Подшипник КПП Polaris art. 3233020
По запросу
30
Подшипник Polaris art. 3233268
от 18 820 ₽
Аналог
Ремкомплект заднего редуктора All Balls для Polaris
art. 25-2080
8 010 ₽
Требуется 2 шт.
Подписаться
Аналог
18 820 ₽
Требуется 2 шт.
31
Подшипник Polaris art. 3233790
По запросу
32
Подшипник Polaris art. 3234065
от 6 426 ₽
Аналог
18 820 ₽
Требуется 3 шт.
33
Подшипник КПП игольчатый Polaris art. 3233384
По запросу
34
Подшипник Polaris art. 3235218
от 7 907 ₽
35
Подшипник КПП Polaris art. 3234652
По запросу
36
Подшипник КПП Polaris art. 3235807
от 5 208 ₽
37
Подшипник КПП Polaris art. 3235496
По запросу
38
SPRING-COMPRESSION art. 3235942
По запросу
39
Пружина КПП Polaris art. 3234078
По запросу
40
COMPRESSION SPRING art. 3234089
По запросу
41
SPRING WASHER art. 3235327
По запросу
42
Трубка Polaris art. 3235947
По запросу
43
COVER-SECTOR GEARS,MACH art. 3235809
По запросу
44
SHIFT DRUM art. 3235463
По запросу
45
Шестерня переключения КПП Polaris art. 3233839
По запросу
46
Шестерня переключения передач Polaris art. 3233832
По запросу
47
PARK PLATE art. 3235456
По запросу
48
DETENT STAR art. 3235603
По запросу
49
Шестерня КПП 29 зубьев Polaris art. 3235223
от 91 400 ₽
Аналог
Шестерни КПП XRW для Polaris (+10 км/ч ) ( 3235229 + 3235223 )
art. 110051540NA
91 400 ₽
Требуется 1 шт.
50
Вал 25 зубьев Polaris art. 3235380
от 28 413 ₽
51
GEAR-19T,SNORKLE art. 3235812
По запросу
52
INPUT SHAFT art. 3235846
По запросу
53
BELLCRANK art. 3235227
По запросу
54
Муфта КПП Polaris art. 3234073
По запросу
55
TUBE-VENT,90-1/4 HOSE art. 3234230
По запросу
56
Шестерня КПП 67 зубьев Polaris art. 3235232
По запросу
57
Муфта КПП Polaris art. 3235233
По запросу
58
STAGE 3 GEAR, 46 TOOTH art. 3235236
По запросу
59
SHIFT SHAFT art. 3235238
По запросу
60
STAGE 3 GEAR, 46 TOOTH art. 3235381
По запросу
61
GEAR, 52 T art. 3235411
По запросу
62
Собачка переключения Polaris art. 3235457
По запросу
63
Вал КПП Polaris art. 3235542
По запросу
64
REVERSE GEAR, 61T art. 3235813
По запросу
65
INDLER GEAR, 43T art. 3235814
По запросу
66
Вал КПП Polaris art. 3235815
По запросу
67
COUPLER art. 3235816
По запросу
68
MOUNT BRACKET WELD, REAR art. 3235817
от 4 230 ₽
69
Вилка переключения Polaris art. 3235454
от 12 485 ₽
70
ROLLER PAWL art. 3235452
По запросу
71
Левая крышка Polaris art. 3235949
По запросу
72
CASE SUBASSEMBLY, RIGHT art. 3235950
По запросу
73
PINION SUBASSEMBLY art. 3235820
По запросу
74
Шестерня КПП Polaris art. 3235847
По запросу
75
MOUNT BRACKET, REAR art. 3235822
от 4 230 ₽
76
COVER-BEARING,CENTER DRIVE art. 3235823
По запросу
77
Датчик КПП Polaris art. 7661999
По запросу
78
TRANSMISSION SPEED SENSOR art. 4013908
от 2 000 ₽
79
Кольцо уплотнительное Polaris art. 3234302
от 1 187 ₽
80
O-RING art. 3233836
По запросу
81
O-RING art. 3233828
По запросу
82
Сальник редуктора боковой Polaris art. 3235052
от 3 728 ₽
Аналог
Ремкомплект заднего редуктора All Balls для Polaris
art. 25-2080
8 010 ₽
Требуется 2 шт.
Подписаться
83
Сальник редуктора Polaris art. 3235848
от 4 500 ₽
84
Сальник хвостовика Polaris art. 3235824
от 8 000 ₽
85
Кольцо уплотнительное Polaris art. 3235948
По запросу
86
Пробка заливная Polaris art. 3234755
По запросу
