модель 2017 года
- Модель Ace 500
- Код модели ACE 500 SOHC (A17DAA50A7)

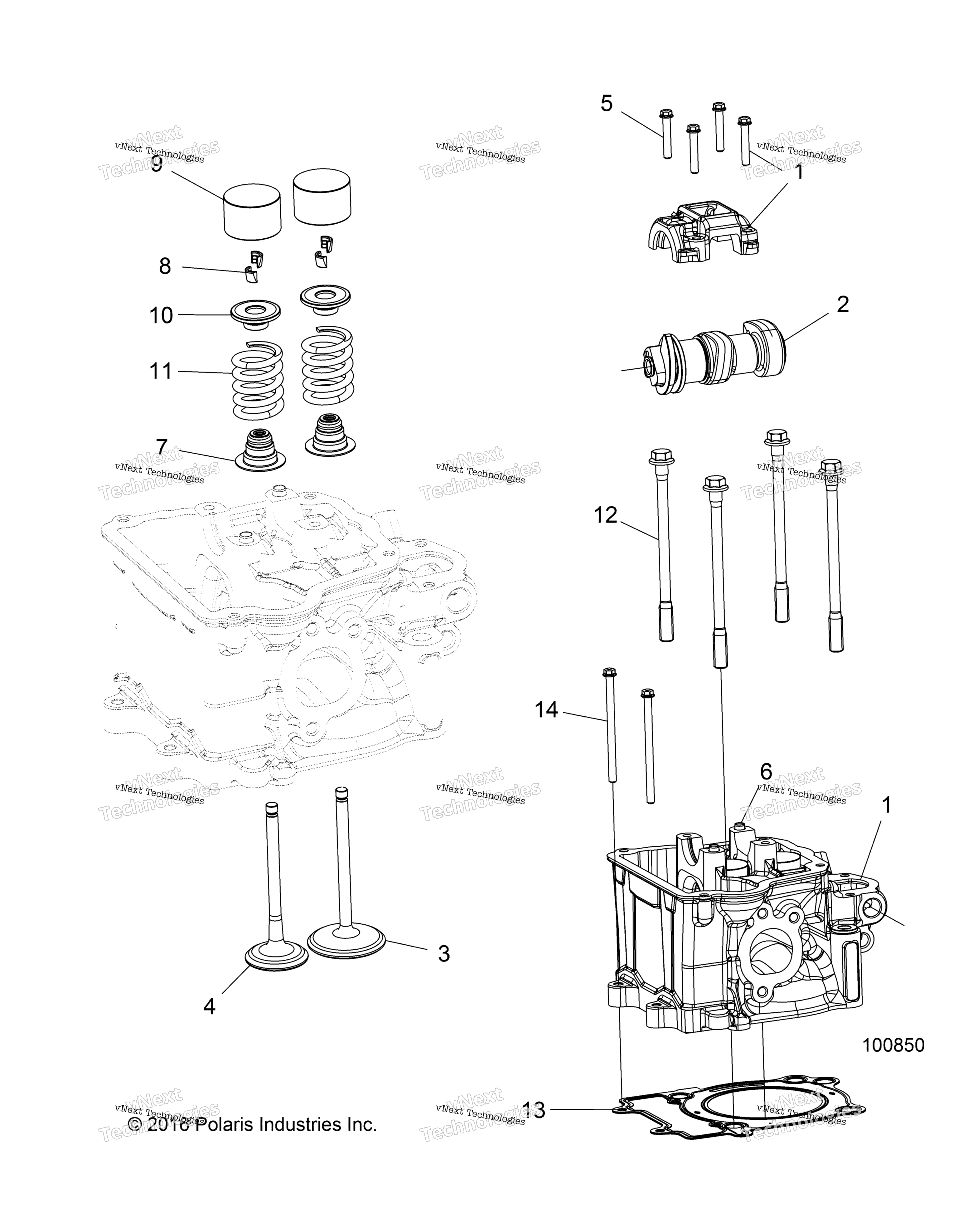

Схема двигателя, цилиндра Head, Cam & Valves для ACE 500 SOHC (A17DAA50A7)
Схема
Детали
Номер
Наименование детали
Цена
1
1 CYLINDER HEAD ASSEMBLY [INCL. HEAD, GUIDES, CARRIER,SCREWS #5] art. 3023627
По запросу
1
K-DECOMP art. 2207556
По запросу
2
CAMSHAFT 2V ASSEMBLY art. 1205960
По запросу
3
INTAKE VALVE, 47 MM art. 3022703
По запросу
4
EXHAUST VALVE, 38 MM art. 3022704
По запросу
5
SCR-HXFL-M6X1.0X35 10.9 P&O art. 7520460
По запросу
6
DWL-HOL,M8X8 art. 7662273
По запросу
7
VALVE STEM SEAL, SPRING SEAT art. 3022758
По запросу
8
VALVE KEEPER art. 3022759
По запросу
9
TAPPET-VALVE,GRADED art. -------
По запросу
10
VALVE SPRING RETAINER art. 5139720
По запросу
11
VALVE SPRING art. 7044696
По запросу
12
BOLT HEAD art. 7520144
По запросу
13
1 CYLINDER HEAD GASKET, 93 MM art. 5814301
По запросу
14
Болт Polaris art. 7519153
По запросу
