модель 2017 года
- Модель Ace 570
- Код модели ACE 570 EFI (A17DAA57A5)

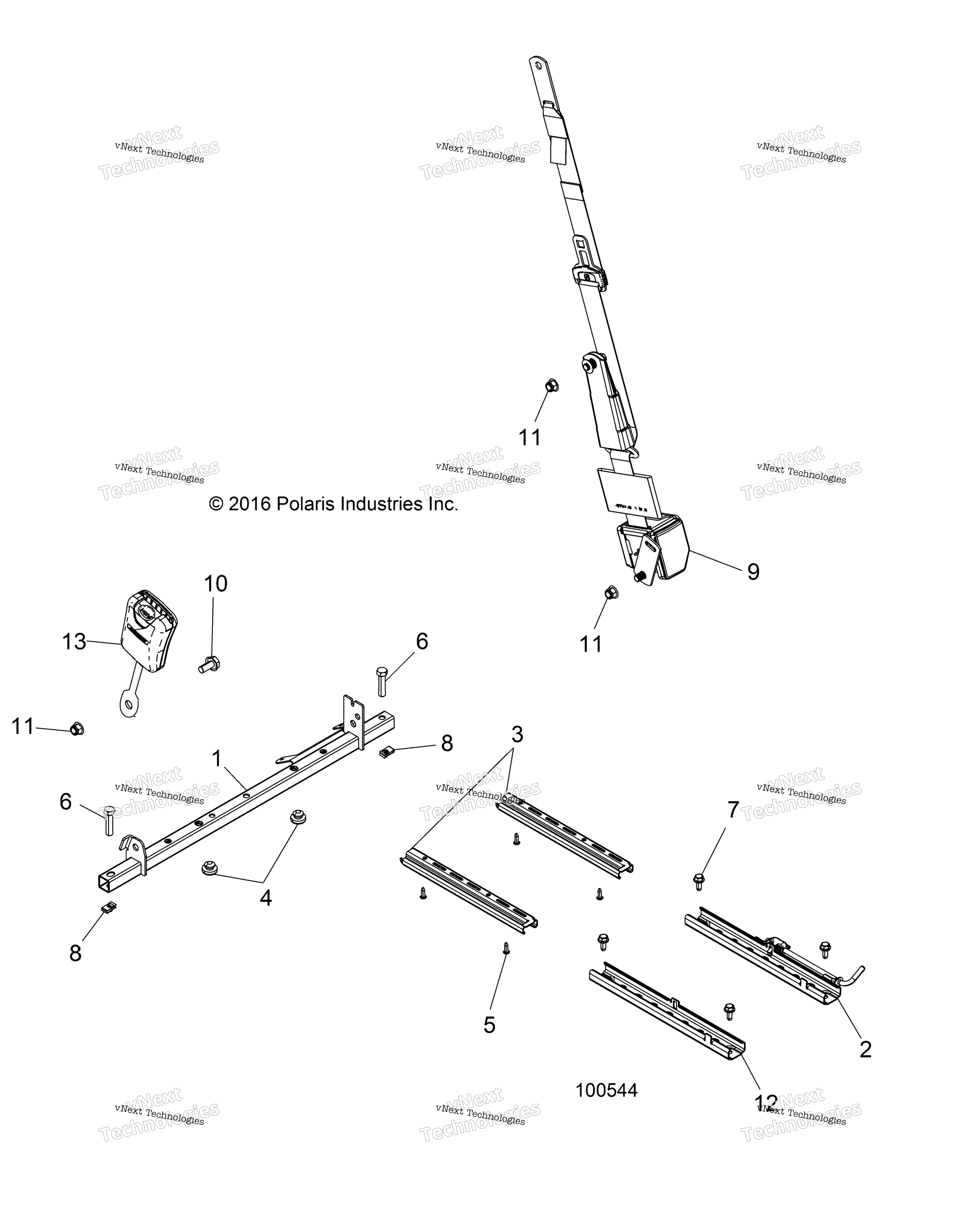

Схема кузова, сиденья Mounting And Belt для ACE 570 EFI (A17DAA57A5)
Схема
Детали
Номер
Наименование детали
Цена
1
WELD-SEAT BASE,REAR,BACK,M.BLK art. 1020911-458
По запросу
2
SEAT SLIDER WELD [INCL. CAP] art. 1021378
По запросу
3
SEAT GUIDE art. 5263794
По запросу
4
BUMPER, SHORT, RUBBER art. 5412067
По запросу
5
SCREW art. 7515177
По запросу
6
BOLT, M10 X 1.5 X 45 art. 7519906
По запросу
7
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
8
NUT-U,M10X1.5,SHORT art. 7547748
По запросу
9
3 POINT SEAT BELT ASSEMBLY art. 2635049
По запросу
10
HEX FLANGE SCREW 12 MM X 1.75 M art. 7519072
По запросу
11
NUT, NYLOK, 12 MMX 1.5 MM art. 7540000
По запросу
12
CHANNEL-SEAT SLIDER art. 5260809
По запросу
13
SEAT BELT BUCKLE SWITCH art. 2635937
По запросу
13
CLIP-CONNECTOR,6.35MM HOLE art. 7082134
По запросу
