модель 2017 года
- Модель Ace 900
- Код модели 900 ACE EPS XC (A17DCE87AU)

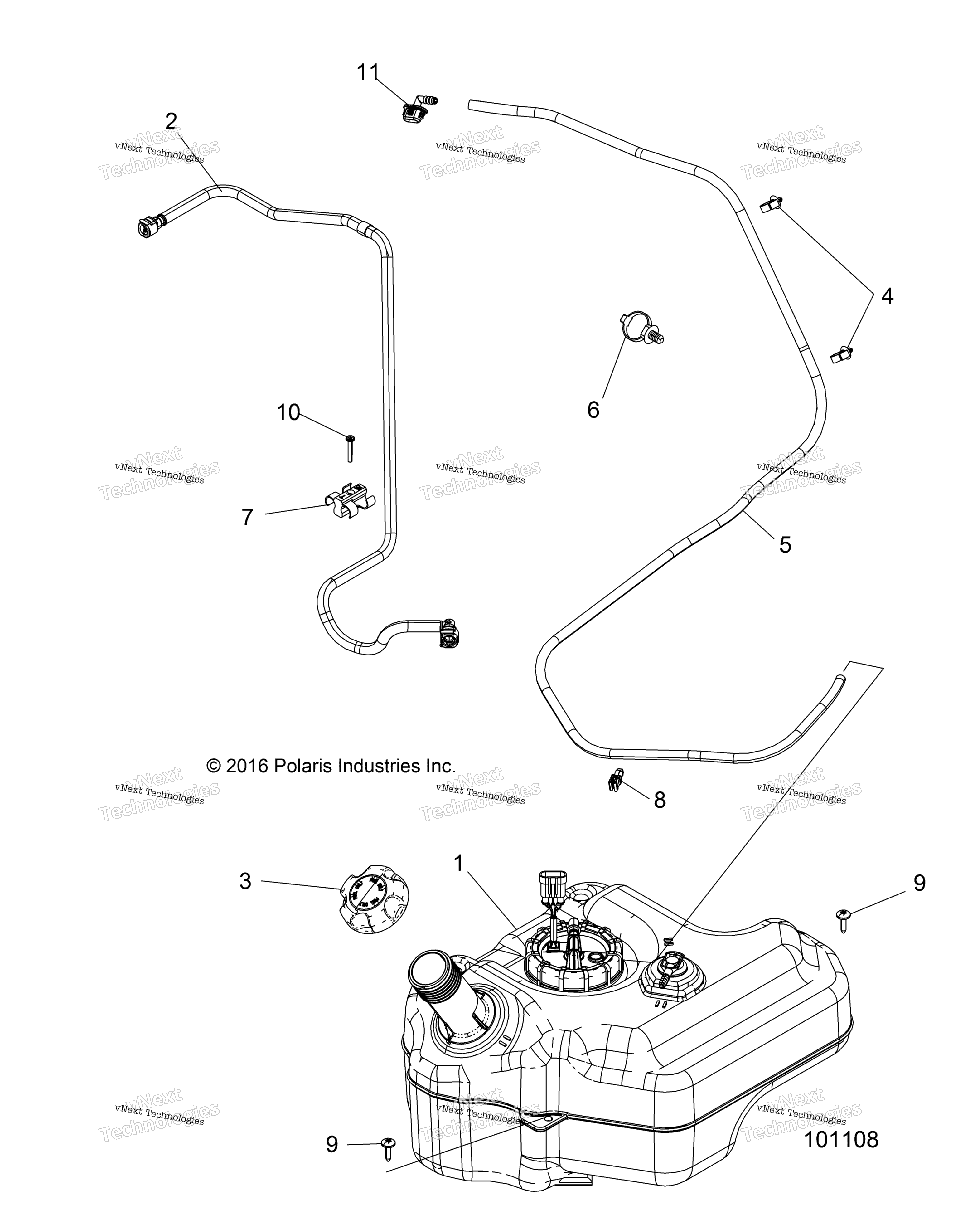

Схема кузова, топливного бака для 900 ACE EPS XC (A17DCE87AU)
Схема
Детали
Номер
Наименование детали
Цена
1
K-FUEL PUMP,ACE [INCL. PUMP, GASKET, NUT, INSTRUCTIONS] art. 2208124
По запросу
1
FUEL TANK ASSEMBLY art. 2521691
По запросу
1
ASM., FUEL PUMP art. -------
По запросу
2
ASM-FUEL LINE,RAIL TO TANK art. 2521694
По запросу
3
GAS TANK CAP art. 5439075
от 990 ₽
Аналог
990 ₽
Требуется 1 шт.
4
CLIP,ROUTING,.472 B.D.,HINGED art. 7670116
По запросу
5
FUEL LINE, 600 CM art. 8450040-600
По запросу
6
ROUTING CLIP art. 7081496
По запросу
7
T-CLIP,T15 art. 7081689
По запросу
8
CABLE TIE STRAP W/ EDGE CLIP art. 7082038
По запросу
9
BOLT art. 7519650
По запросу
10
SCREW art. 7512025
По запросу
11
FITTING-VENT LINE,90 art. 5453464
По запросу
