модель 2017 года
- Модель Ranger 570
- Код модели RANGER 570 EPS HDPS EU ZUG POLAND (R17RME57F1/SC1/CK/E1/EK/SF1/TC1/E1/AF1)

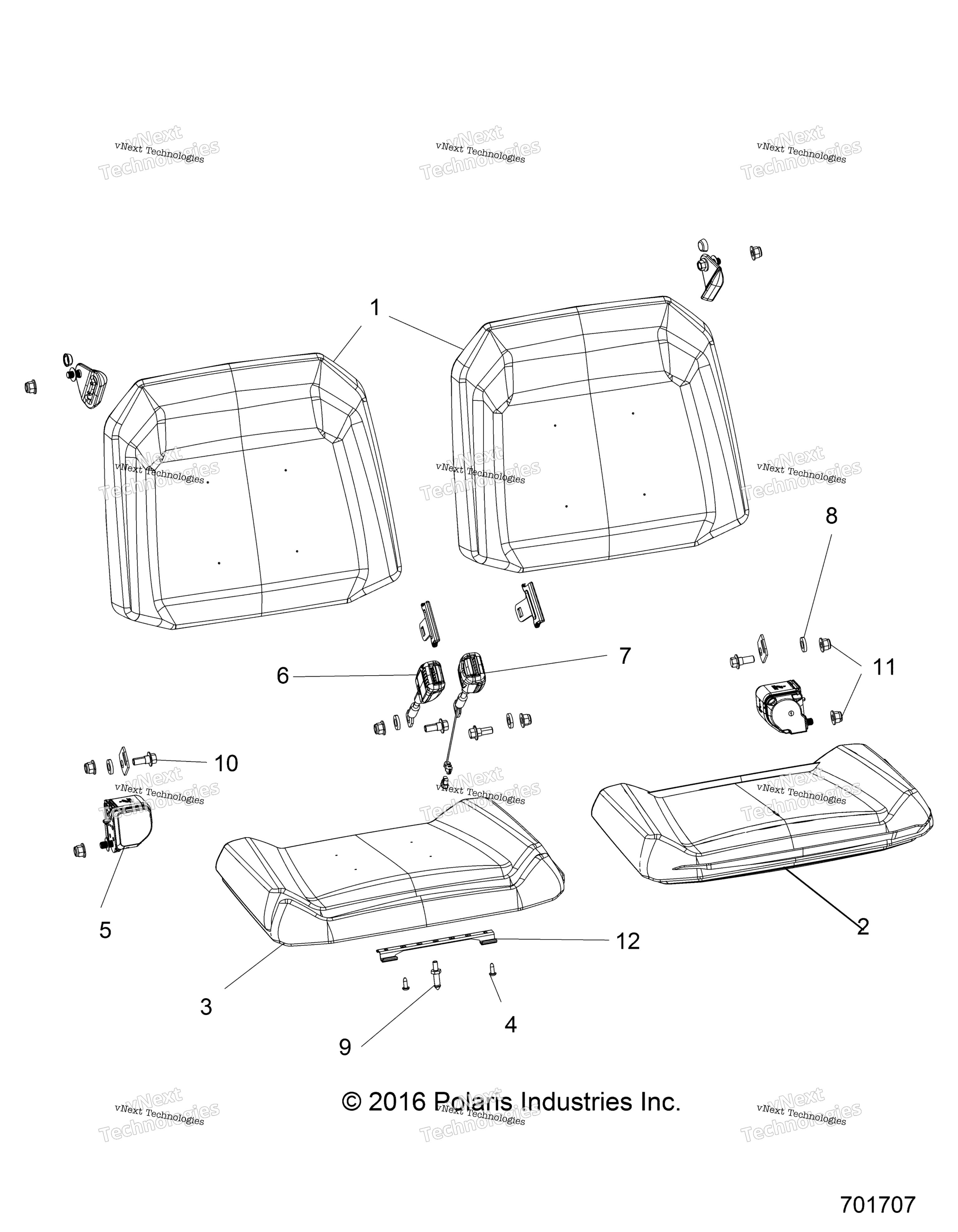

Схема кузова, сиденья And Belts R17rms57c1/E1/Ek/Ck/T57c1/E1 для RANGER 570 EPS HDPS EU ZUG POLAND (R17RME57F1/SC1/CK/E1/EK/SF1/TC1/E1/AF1)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-SEAT,RGR,BACK,RED/WV,EU [S57EK] art. 2687542
По запросу
1
ASM-SEAT,RGR,BACK,RED/WV,EU [S57CK][FROM 2/1/2017] art. 2687947
По запросу
1
ASM-SEAT,RGR,BACK,TR,BLK [S57C1][T57C1]]TO 2/1/2017] art. 2687415-070
По запросу
1
ASM-SEAT,RGR,BACK,TR,BLK [S57C1][T57C1][FROM 2/1/2017] art. 2687941-070
По запросу
2
ASM-SEAT,RGR,BTM,RED/WV,TR [S57EK] art. 2687710
По запросу
2
ASM-SEAT,RGR,BTM,RED/WV,TR [S57CK][FROM 2/1/2017] art. 2687943
По запросу
2
SEAT BOTTOM ASSEMBLY, GLOSS BLA [S57C1][T57C1]]TO 2/1/2017] art. 2684966-070
По запросу
2
SEAT BOTTOM, GLOSS BLACK [S57C1][T57C1][FROM 2/1/2017] art. 2687934-070
По запросу
3
ASM-SEAT,BTM,40,BLK [S57C1][T57C1][FROM 2/1/2017] art. 2687940-070
По запросу
3
ASM-SEAT,RGR,BTM,RED/WV,EU [S57CK][TO 2/1/2017] art. 2687545
По запросу
3
ASM-SEAT,BTM,40,BLK [S57E1][T57E1] art. 2686034-070
По запросу
3
ASM-SEAT,RGR,BTM,RED/WV,EU [S57CK][FROM 2/1/2017] art. 2687946
По запросу
4
TORX SCREW, #14 X 3/4 art. 7519045
По запросу
5
ASM-SEAT BELT,3PT TR art. 2636338
По запросу
6
BUCKLE-SEATBELT,PASSENGER,TR art. 2636438
По запросу
7
BUCKLE-SEATBELT,90,SWITCH,TR art. 2636437
По запросу
8
SEATBELT WASHER, RUBBER art. 5813829
По запросу
9
SEAT LATCH PIN art. 5910404
По запросу
10
HEX FLANGE SCREW 12MM X 1.75MM art. 7519770
По запросу
11
HEX FLANGE NUT, 12 MM X 1.75 MM art. 7547441
По запросу
12
DOUBLE SEAT HINGE BRACKET art. 5259065
По запросу
