модель 2017 года
- Модель Ranger 570
- Код модели RANGER 570 (R17RMA57A1/A9/E57AK)

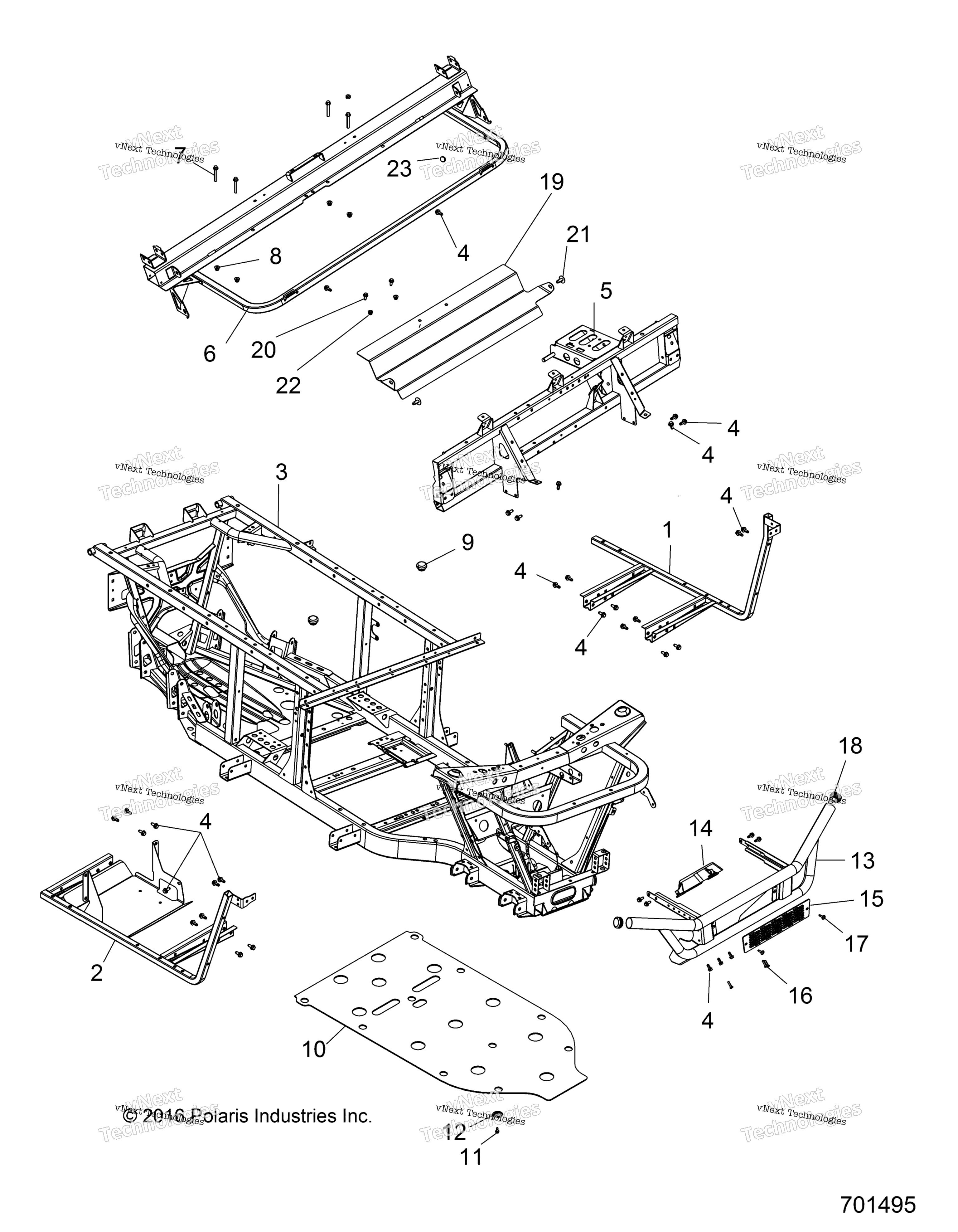

Схема chassis, рама & передний Bumper для RANGER 570 (R17RMA57A1/A9/E57AK)
Схема
Детали
Номер
Наименование детали
Цена
1
FLOOR SUPPORT WELD, LEFT, BLACK art. 1020159-329
По запросу
2
FLOOR SUPPORT WELD, RIGHT, BLAC art. 1020160-329
По запросу
3
K-FRAME,MAIN,MATTE,BLK [A1, A9, E57AK] art. 2207514
По запросу
4
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
5
CAB SUPPORT WELD, FRONT, BLACK art. 1020151-329
По запросу
6
WELD-SEAT BASE,CAB SUPT,M.BLK [A1, A9, E57AK] art. 1022550-458
По запросу
7
SCREW art. 7517281
По запросу
8
Гайка Polaris art. 7547332
от 3 980 ₽
9
BUMPER-RUBBER,.62 STEALTH art. 5411435
По запросу
10
SKID PLATE art. 5450136
По запросу
11
SCREW art. 7517386
По запросу
12
SKID PLATE WASHER art. 7556065
По запросу
13
BUMPER, MATTE BLACK art. 1020136-458
По запросу
14
BUMPER GUARD BRACKET, GLOSS BLA art. 5438181-070
По запросу
15
BUMPER SCREEN, UPPER, GLOSS BLA art. 5438240-070
По запросу
16
SCREW, #14 X 1, HI/LO art. 7518158
По запросу
17
BOLT art. 7519650
По запросу
18
BUMPER CAP art. 5434191
По запросу
19
PANEL-HEAT-SHIELD art. 5510898
По запросу
20
HEX HEAD FLANGE SCREW, 6 MM X 1 art. 7518591
По запросу
21
Винт M6X1.0X15 ZPB TAP Polaris art. 7519092
По запросу
22
Гайка 6 MM X 1.0 MM Polaris art. 7547453
По запросу
23
PLUG-GROMMET [A9, E57AK] art. 5453007
По запросу
