модель 2017 года
- Модель Ranger Crew 570 Full-size
- Код модели RANGER CREW 570FS (R17RDA57A1/B1)

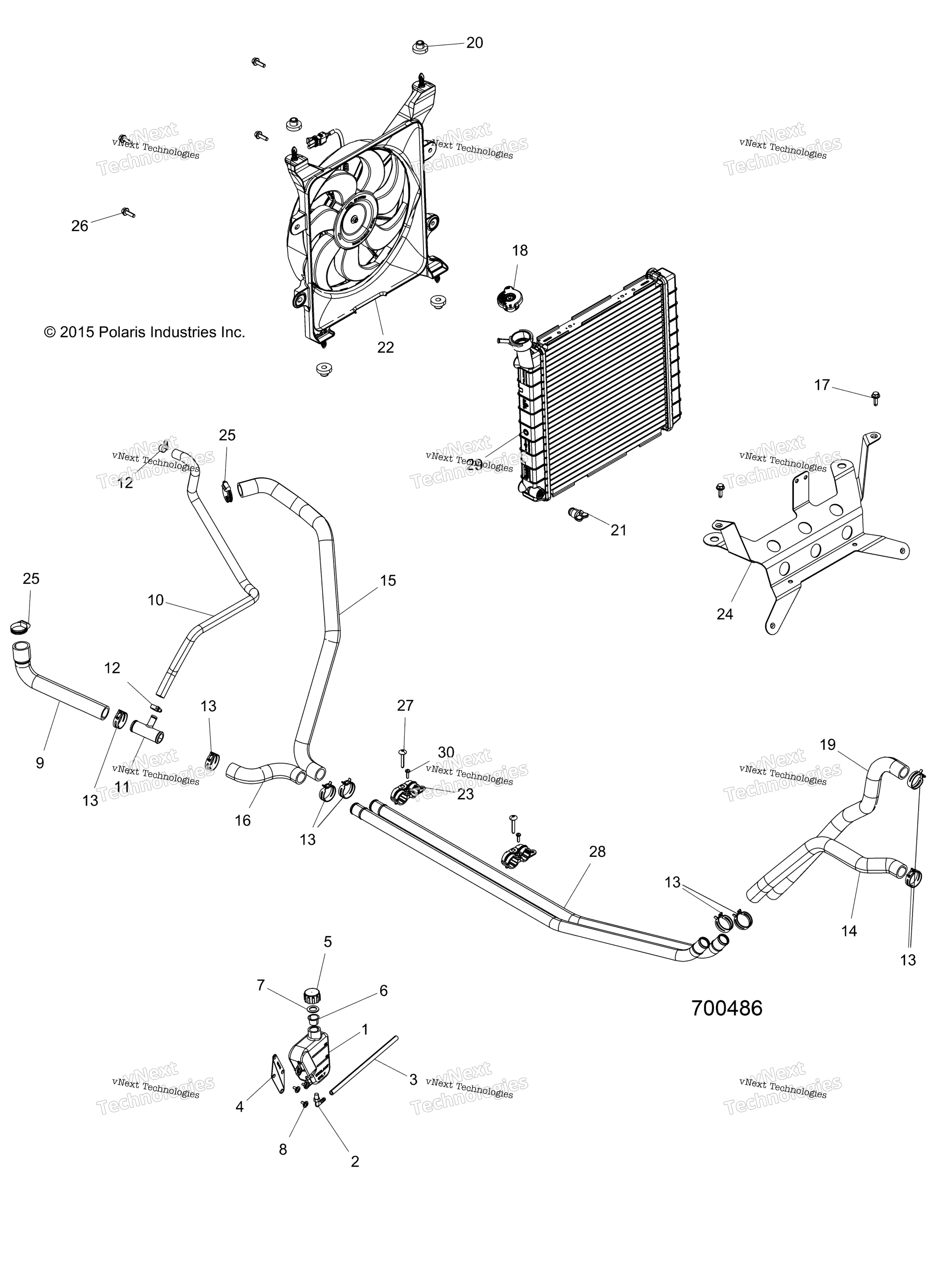

Схема двигателя, системы охлаждения для RANGER CREW 570FS (R17RDA57A1/B1)
Схема
Детали
Номер
Наименование детали
Цена
1
Расширительный бачок Polaris art. 5436936
По запросу
2
Штуцер расширительного бачка Polaris art. 7052065
от 1 029 ₽
3
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
4
BRKT-SURGE TANK,3P,FS,GALV art. 5261227
По запросу
5
OVERFLOW CAP art. 5430743
По запросу
6
CAP,PLUG9X(GRN),FLEX TEMP(10) art. 5433774
По запросу
7
Прокладка крышки расширительного бачка art. 5810279
от 326 ₽
8
SCREW art. 7512084
По запросу
9
HOSE-BYPASS,1IN FORMED art. 5414162
По запросу
10
BYPASS HOSE, 1/2 IN FORMED art. 5414590
По запросу
11
TEE CONNECTOR, 1 X 1 X 0.5 art. 7052530
По запросу
12
HOSE CLAMP art. 7080474
По запросу
13
SPRING BAND CLAMPS, 32/12 art. 7080843
По запросу
14
HOSE, LOWER, RAD art. 5415526
По запросу
15
ENGINE OUTLET HOSE, REAR art. 5415053
По запросу
16
ENGINE HOSE, LOWER, SHORT art. 5415054
По запросу
17
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
18
PRESSURE CAP art. 1240899
По запросу
19
RADIATOR HOSE, UPPER art. 5415269
По запросу
20
GROMMET art. 7052028
По запросу
21
VALVE-PLASTIC RAD/COOLER DRAIN art. 7052617
По запросу
22
SHROUD FAN ASSEMBLY art. 2413196
По запросу
23
COOLANT TUBE BRACKET art. 5451221
По запросу
24
BRKT-RAD MNT,3P,FS,GALV art. 5261226
По запросу
25
HOSE CLAMP, 25-40 MM art. 7081192
По запросу
26
SCREW art. 7516822
По запросу
27
SCR-M6X1X40,TR/TX-M art. 7519001
По запросу
28
TUBE-COOLANT,1 IN ,ST-6 art. 5140314
По запросу
29
RADIATOR ASSEMBLY [INCL. 18,21] art. 1240955
По запросу
30
SCREW art. 7512026
По запросу
