модель 2017 года
- Модель Ranger Crew XP 1000
- Код модели R17RV_99 RANGER CREW 1000XP PS ALL OPTIONS R17RV_99 (R32)

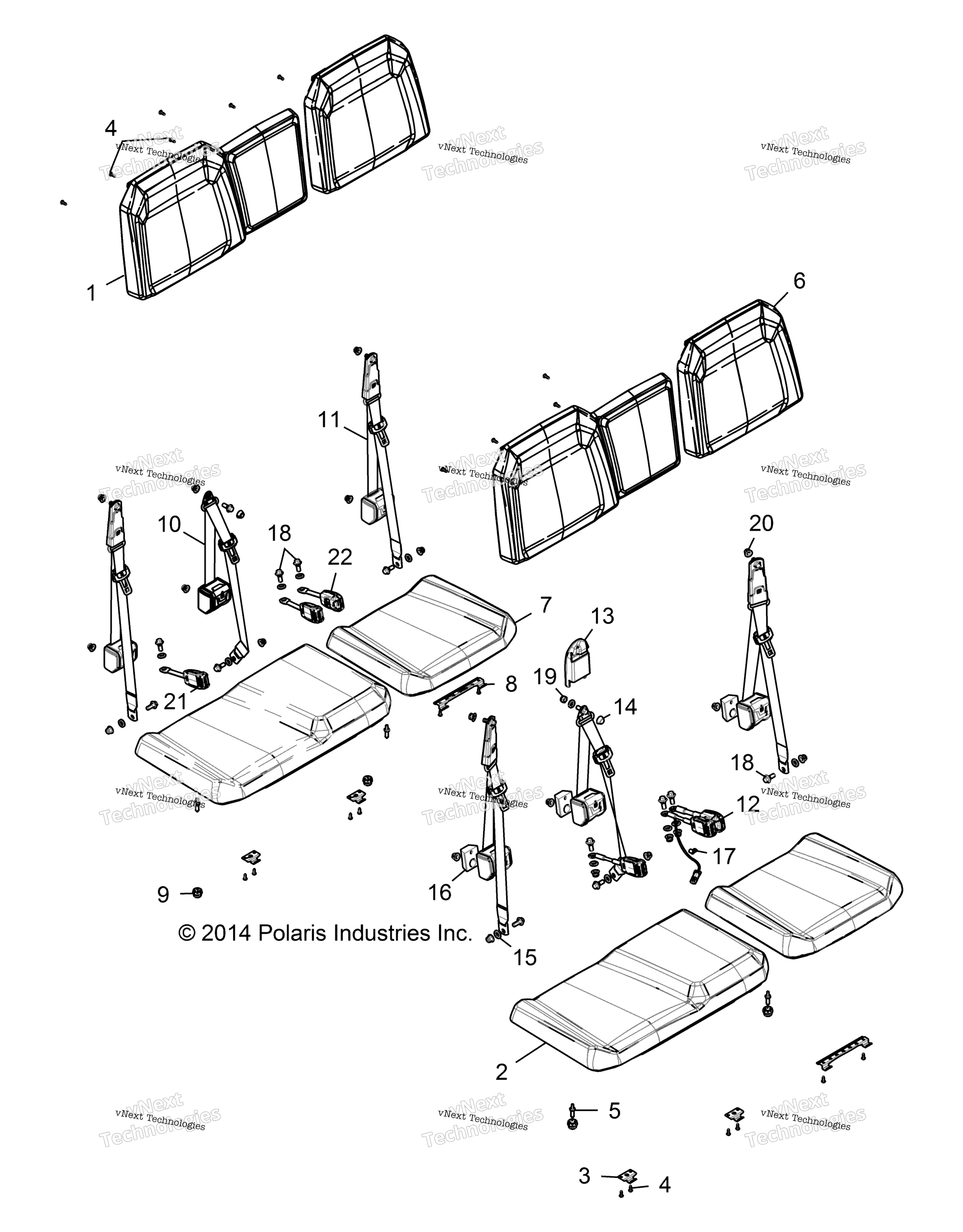

Схема кузова, сиденья R17rv_99 All Options (49Rgrseat15crew2) для R17RV_99 RANGER CREW 1000XP PS ALL OPTIONS R17RV_99 (R32)
Схема
Детали
Номер
Наименование детали
Цена
1
CVR-SEAT BACK,60,BLK/DK.MARC [VE99AS,BS][VE99AY,BY][VU99AV,BV] art. 2686924
По запросу
1
ASM-SEAT,BACK,60,BL/WHT/BLK [VM99AM,BM] art. 2687365
По запросу
1
COVER-SEAT,BACK,60,BL/WHT/BLK [VM99AM,BM] art. 2687366
По запросу
1
SEAT ASSEMBLY, BOTTOM [INCL. 3, QTY 8 OF 4, QTY 2 OF 5][VE99AS,BS][VE99AY,BY][VU99AV,BY] art. 2686922
По запросу
1
ASM-SEAT,BACK,60,BLK/DK.MARC [VE99AS,BS][VE99AY,BY][VU99AV,BV] art. 2686920
По запросу
2
ASM-SEAT,BTM,60,BL/WHT/BLK [VM99AM,BM] art. 2687368
По запросу
2
COVER-SEAT,BTM,60,BL/WHT/BLK [VM99AM,BM] art. 2687369
По запросу
2
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
3
SEAT HINGE BRACKET art. 5256836
По запросу
4
TORX SCREW, #14 X 3/4 art. 7519045
По запросу
5
SEAT LATCH PIN art. 5910404
По запросу
6
ASM-SEAT,BACK,40,BLK/DK.MARC [VE99AS,BS][VE99AY,BY][VU99AV,BV] art. 2686921
По запросу
6
CVR-SEAT BACK,40,BLK/DK.MARC [VE99AS,BS][VE99AY,BY][VU99AV,BV] art. 2686925
По запросу
6
ASM-SEAT,BACK,40,BL/WHT/BLK [VM99AM,BM] art. 2687371
По запросу
6
COVER-SEAT,BACK,40,BL/WHT/BLK [VM99AM,BM] art. 2687372
По запросу
7
CVR-SEAT BTM,40,BLK/DK.MARC [VE99AS,BS][VE99AY,BY][VU99AV,BV] art. 2686927
По запросу
7
SEAT ASSEMBLY, BOTTOM, 40 [VE99AS,BS][VE99AY,BY][VU99AV,BV] art. 2686923
По запросу
7
ASM-SEAT,BTM,40,BL/WHT/BLK,DS [VM99AM,BM] art. 2687528
По запросу
7
SEAT BOTTOM ASM 40 BLACK/DARK M [VE99AS,BS][VE99AY,BY][VU99AV,BV] art. 2687527
По запросу
7
ASM-SEAT,BTM,40,BL/WHT/BLK [VM99AM,BM] art. 2687374
По запросу
7
COVER-SEAT,BTM,40,BL/WHT/BLK [VM99AM,BM] art. 2687375
По запросу
8
DOUBLE SEAT HINGE BRACKET art. 5256837
По запросу
9
GROMMET art. 5439179
По запросу
10
ASM-SEAT BELT,3PT,CENTER art. 2638784
По запросу
11
ASM-SEAT BELT,3PT art. 2638785
По запросу
12
SEATBELT BUCKLE SWITCH art. 2637304
По запросу
13
COVER-SEAT BELT MOUNT art. 5415020
По запросу
14
BOLT HEAD CAP art. 5450708
По запросу
15
SEATBELT WASHER, RUBBER art. 5813829
По запросу
16
SEAT BASE PAD, REAR art. 5814036
По запросу
17
WIRE/TUMB CLAMP, .25 art. 7081246
По запросу
18
HEX FLANGE SCREW 12MM X 1.75MM art. 7519770
По запросу
19
NUT, NYLOK, 12 MMX 1.5 MM art. 7540000
По запросу
20
HEX FLANGE NUT, 12 MM X 1.75 MM art. 7547441
По запросу
21
PASSENGER SEATBELT BUCKLE, art. 2635235
По запросу
22
DRIVER SEATBELT BUCKLE, 9.6 art. 2635223
По запросу
Другие схемы модели
Кузов, сиденье R17rv_99 All Options (49Rgrseat15crew2)
