модель 2017 года
- Модель Ranger XP 1000
- Код модели R17RT_99 RANGER 1000 XP ALL OPTIONS R17RT_99 (R35)

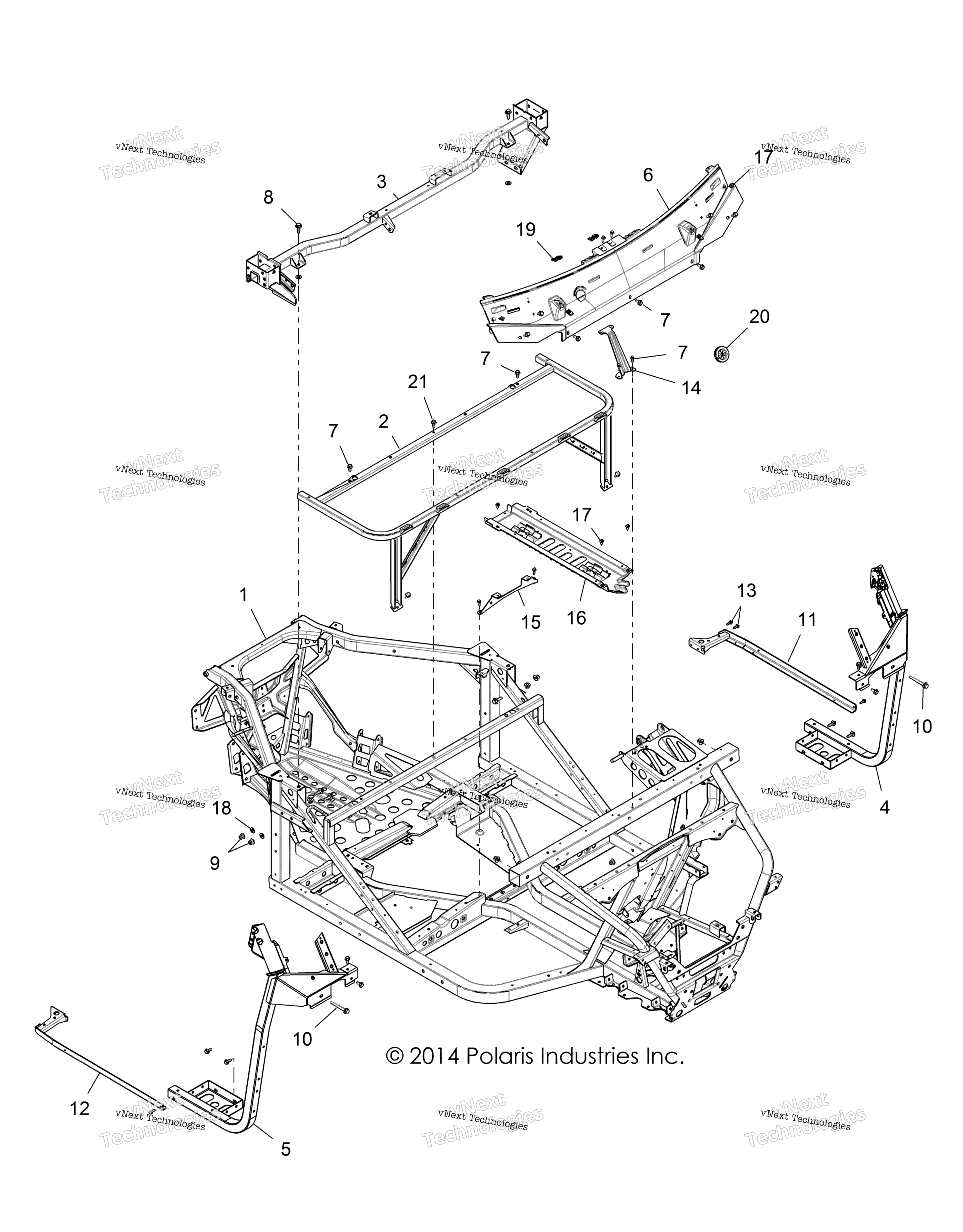

Схема шасси, основной рамы R17rt_99 All Options для R17RT_99 RANGER 1000 XP ALL OPTIONS R17RT_99 (R35)
Схема
Детали
Номер
Наименование детали
Цена
1
MAIN FRAME WELD, MUD, MATTE BLA [M99AM,BM TO 7/24/17]][U99AT, BT] art. 1022614-458
По запросу
1
MAIN FRAME WELD, MUD, MATTE BLA [M99AM,BM FROM 7/24/2017] art. 1023383-458
По запросу
1
MAIN FRAME WELD, MATTE BLACK [E99AS,BS,AW,BW, AY,BY,A9,B9][U99AV,BV,BT][A99A1,B1] art. 1022513-458
По запросу
2
CAB AND SEAT BASE WELD, BLACK art. 1019513-329
По запросу
3
CAB SUPPORT WELD, REAR, BLACK art. 1020588-329
По запросу
4
FLOOR SUPPORT, LEFT, MATTE BLAC art. 1022619-458
По запросу
5
FLOOR SUPPORT, RIGHT SIDE, MATT art. 1022620-458
По запросу
6
WINDSHIELD MOUNT PLATE LOWER GL art. 5450344-070
По запросу
7
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
8
HEX FLANGE SCREW 10 MM X 1.25 M art. 7519059
По запросу
9
Гайка Polaris art. 7547333
от 261 ₽
10
HEX FLANGE SCREW 10 MM X 1.25 M art. 7519363
По запросу
11
ROCKER WELD, LEFT, BLACK art. 1019087-329
По запросу
12
ROCKER WELD, RIGHT, BLACK art. 1019088-329
По запросу
13
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
14
BRKT-PLATE,CTR,PIN MT,TTN art. 5260353
По запросу
15
BRKT-ROUTING TRAY,BLK art. 5257333-329
По запросу
16
TRAY-ROUTING,BLK art. 5450841-070
По запросу
17
Клипса Polaris art. 7661855
По запросу
18
Шайба Polaris art. 7556153
от 473 ₽
Аналог
4 500 ₽
Требуется 6 шт.
Подписаться
19
U-CLIP SPEED NUT art. 7081305
По запросу
20
GROMMET-ELEC,CAB,SLIT [E99A9,B9][M99AM,BM][U99AV,BV] art. 5415049
По запросу
21
SCR-TFTX-M8X1.25X30 ZOD art. 7520121
По запросу
