модель 2017 года
- Модель RZR XP 1000
- Код модели RZR XP 1000 (Z17VDE99AM/AP/AW/LW/K99AK/M99AB/R99AZ)

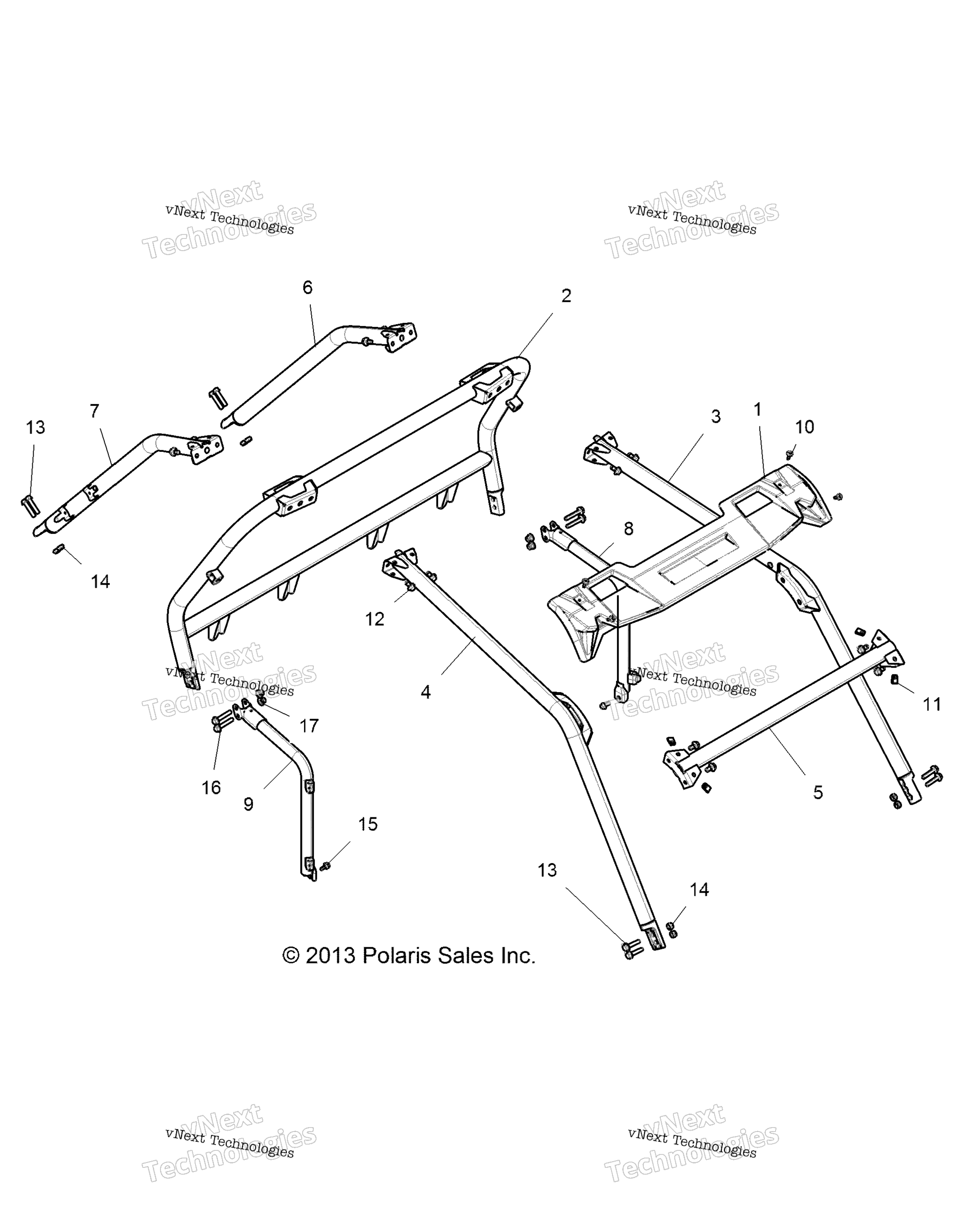

Схема шасси, рамы кабины Z17vd_99Ab/Ak/Am/Aw/Lw/Az/Ap для RZR XP 1000 (Z17VDE99AM/AP/AW/LW/K99AK/M99AB/R99AZ)
Схема
Детали
Номер
Наименование детали
Цена
1
VISOR PANEL TRIM, GLOSS BLACK art. 5450657-070
По запросу
2
ROPS HOOP, MATTE BLACK [AK][AM][AW][AZ][LW] art. 1019941-458
По запросу
2
HOOP WELD, ROPS, VELOCITY BLUE [AB] art. 1019941-689
По запросу
3
LEFT ROPS, MATTE BLACK [AK][AM][AW][AZ][LW] art. 1019132-458
По запросу
3
ROPS LFT VEL BLUE [AB] art. 1019132-689
По запросу
4
RIGHT HAND ROPS, MATTE BLACK [AK][AM][AW][AZ][LW] art. 1019133-458
По запросу
4
ROPS RHT VEL BLUE [AB] art. 1019133-689
По запросу
5
FRONT CROSS ROPS, MATTE BLACK [AK][AM][AW][AZ][LW] art. 1020755-458
По запросу
5
WELD-ROPS,FRONT,CROSS,V.BLUE [AB] art. 1020755-689
По запросу
6
ROPS WELD, REAR, LEFT, MATTE BL [AK] art. 1019942-458
По запросу
6
CAB FRAME SECTION REAR LEFT SID [AK][AM][AW][AZ][LW] art. 1020751-458
По запросу
6
WELD-ROPS,REAR,NO RES,LH,V.BLU [AB] art. 1020751-689
По запросу
7
CAB FRAME SECTION REAR RIGHT SI [AK][AM][AW][AZ][LW] art. 1020753-458
По запросу
7
ROPS WELD, REAR, RIGHT, BLACK [AK] art. 1019943-458
По запросу
7
WELD-ROPS,REAR,NO RES,RH,V.BLU [AB] art. 1020753-689
По запросу
8
BOLSTER WELD, LEFT [AZ] art. 1022468-458
По запросу
8
WELD-BOLSTER,LH,V.BLUE [AB] art. 1021907-689
По запросу
8
BOLSTER, LEFT SIDE, MATTE BLACK [AK][AM][AW][LW] art. 1021907-458
По запросу
9
BOLSTER WELD, RIGHT [AZ] art. 1022469-458
По запросу
9
WELD-BOLSTER,RH,V.BLUE [AB] art. 1021908-689
По запросу
9
WELD-BOLSTER, RIGHT, MATTE BLAC [AK][AM][AW][LW] art. 1021908-458
По запросу
10
HEX FLANGE SCREW, 8 MM X 1.25 M [AM][AB] art. 7519779
По запросу
10
BOLT art. 7519650
По запросу
11
NUT-HXFL-M8X1.25 8 ZB3 NYL [AM][AB] art. 7547454
По запросу
11
U-TYPE NUT, M6-1.0 art. 7547674
По запросу
12
HEX FLANGE SCREW, 10 MM X 1.5 M art. 7519905
По запросу
13
BOLT, M10 X 1.5 X 45 art. 7519906
По запросу
14
HEX NUT, 10 MM X 1.5 MM art. 7547746
По запросу
15
HEX HEAD FLANGE BOLT 8MM X 20MM art. 7518450
По запросу
16
HEX FLANGE SCREW 10 MM X 1.25 M art. 7519956
По запросу
17
Гайка Polaris art. 7547333
от 261 ₽
Другие схемы модели
Шасси, рама кабины Z17vd_99Ab/Ak/Am/Aw/Lw/Az/Ap
