модель 2018 года
- Модель Ranger 570 Full-size
- Код модели RANGER 570, FULL SIZE (R18RCA57A1/A4/B4/B1/N1)

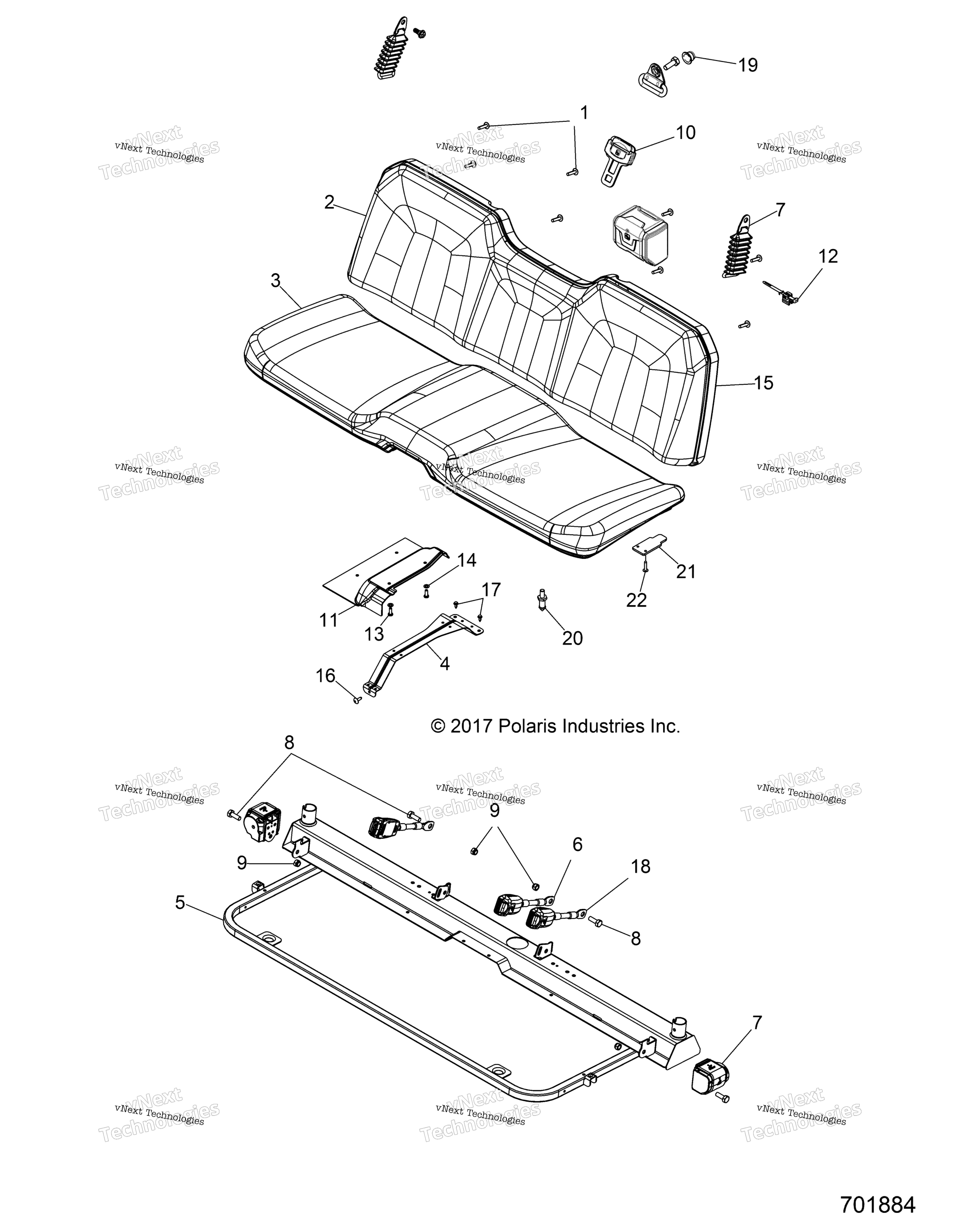

Схема кузова, сиденья & Base для RANGER 570, FULL SIZE (R18RCA57A1/A4/B4/B1/N1)
Схема
Детали
Номер
Наименование детали
Цена
1
SCR-TXPH-#14X3/4 HI/LO RIE art. 7519274
По запросу
2
BACK SEAT, GLOSS BLACK, [A1/A4/B1/B4] art. 2684885-070
По запросу
2
SEAT ASSEMBLY, BACK, [57N1] art. 2688000-070
По запросу
3
SEAT BOTTOM, GLOSS BLACK [INCL. 20][57N1] art. 2687998-070
По запросу
3
BOTTOM SEAT ASSEMBLY, GLOSS BLA [INCL. 20][A1/A4/B1/B4] art. 2684884-070
По запросу
4
CENTER SUPPORT SEAT BRACKET, BL art. 5255263-329
По запросу
5
BASE, CAB/SEAT, MATTE BLACK art. -------
По запросу
6
SEATBELT BUCKLE CABLE art. 2635104
По запросу
7
3 POINT SEAT BELT ASSEMBLY [INCL. 12] art. 2635049
По запросу
8
HEX FLANGE SCREW 12 MM X 1.75 M art. 7519730
По запросу
9
HEX FLANGE NUT, 12 MM X 1.75 MM art. 7547441
По запросу
10
SEAT BELT, 3 POINT art. 2635051
По запросу
11
SEAT BASE SHIELD [TO 7/20/2017] art. 5813738
По запросу
12
CABLE TIE STRAP WITH EDGE CLIP art. 7081808
По запросу
13
SCR-TXPH-#14X3/4 HI/LO CLR art. 7519290
По запросу
14
FLAT WASHER art. 7555859
По запросу
15
COVER-SEAT,BACK,3P,FS,BLK art. 5452663-070
По запросу
16
Болт 1/4-20 X .75 TORX Polaris art. 7518280
По запросу
17
Клипса Polaris art. 7661855
По запросу
18
SEAT BELT BUCKLE SWITCH art. 2635933
По запросу
19
CAP-BOLT HEAD [FROM 7/16/2018] art. 5455285
По запросу
19
BOLT HEAD CAP [TO 7/16/2018] art. 5450708
По запросу
20
PIN-SEAT LATCH art. 5632536
По запросу
21
MOUNT TAB, SEAT art. 5437903
По запросу
22
RIVET art. 7621479
По запросу
