модель 2018 года
- Модель Ranger 570
- Код модели RANGER 570 (R18RMA57B1/B9/L1/E57BV/N4)

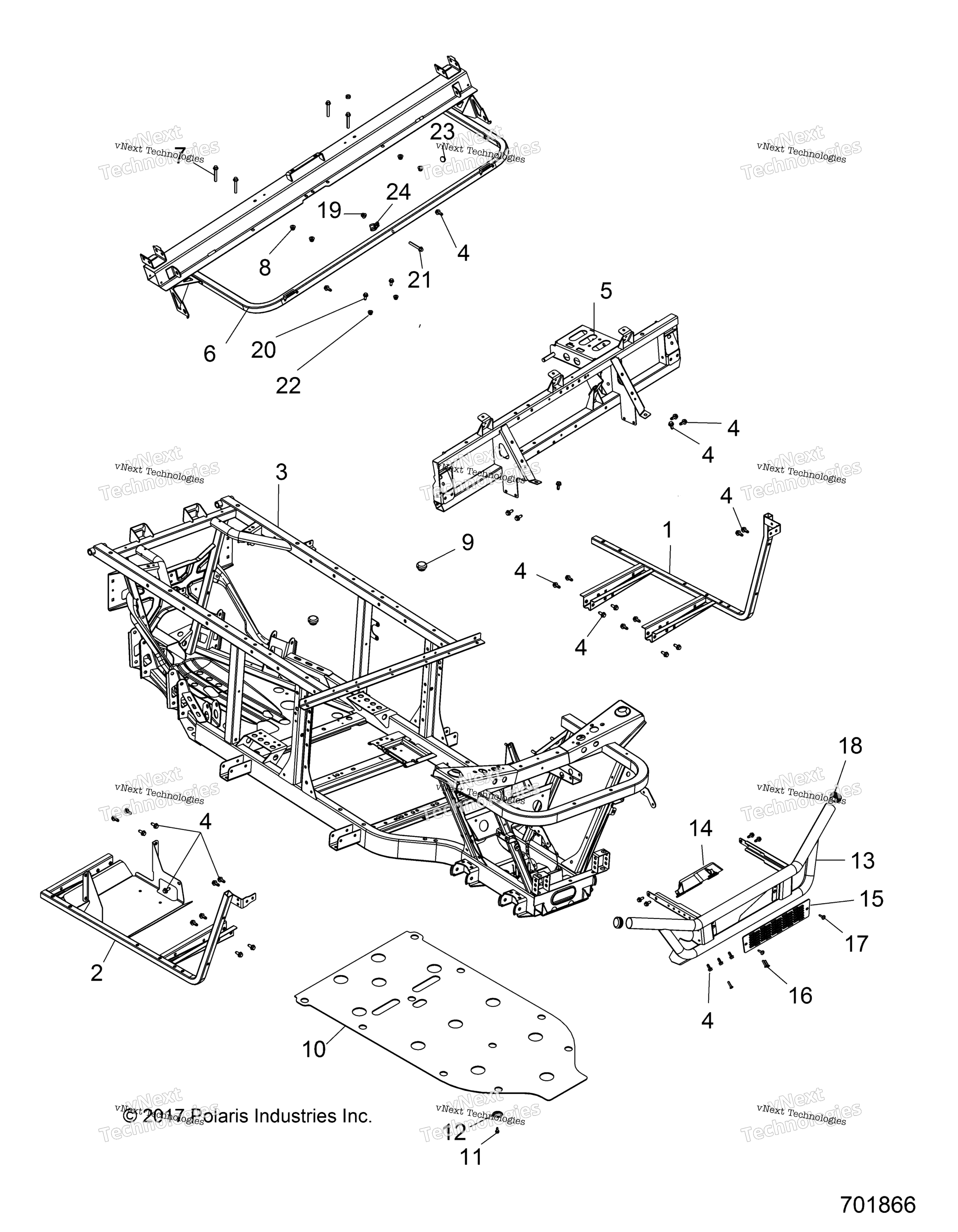

Схема chassis, рама & передний Bumper для RANGER 570 (R18RMA57B1/B9/L1/E57BV/N4)
Схема
Детали
Номер
Наименование детали
Цена
1
FLOOR SUPPORT WELD, LEFT, BLACK art. 1020159-329
По запросу
2
FLOOR SUPPORT WELD, RIGHT, BLAC art. 1020160-329
По запросу
3
WELD-MAIN FRAME,INT,BLK [E57N4] art. 1022487-458
По запросу
3
K-FRAME,MAIN,MATTE,BLK [A57B1, B9,L1][E57BV] art. 2207514
По запросу
4
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
5
CAB SUPPORT WELD, FRONT, BLACK art. 1020151-329
По запросу
6
WELD-SEAT BASE,CAB SUPT,M.BLK art. 1022550-458
По запросу
7
SCREW art. 7517281
По запросу
8
Гайка Polaris art. 7547332
от 3 980 ₽
9
BUMPER-RUBBER,.62 STEALTH art. 5411435
По запросу
10
SKID PLATE art. 5450136
По запросу
11
SCREW art. 7517386
По запросу
12
SKID PLATE WASHER art. 7556065
По запросу
13
BUMPER, MATTE BLACK [A57B9][E57BV][E57N4] art. 1020136-458
По запросу
13
FRONT BUMPER, MATTE BLACK [A57B1,L1] art. 1023525-458
По запросу
14
BUMPER GUARD BRACKET, GLOSS BLA art. 5438181-070
По запросу
15
BUMPER SCREEN, UPPER, GLOSS BLA art. 5438240-070
По запросу
16
SCREW, #14 X 1, HI/LO art. 7518158
По запросу
17
BOLT art. 7519650
По запросу
18
BUMPER CAP [A57B9][E57BV][E57N4] art. 5434191
По запросу
18
BUMPER CAP [A57B1,L1] art. 5454785
По запросу
19
SCR-1/4-20X1.75 TR/TX-M [ E57N4] art. 7518504
По запросу
20
Гайка Polaris art. 7542153
По запросу
21
Винт M6X1.0X15 ZPB TAP Polaris art. 7519092
По запросу
22
Гайка 6 MM X 1.0 MM Polaris art. 7547453
По запросу
23
PLUG-GROMMET art. 5453007
По запросу
24
Зажим-крепление тормозного шланга Polaris art. 7080683
По запросу
