модель 2018 года
- Модель Ranger Crew XP 900
- Код модели RANGER CREW 900XP 6P SP (R18RVA87A1/B1/E87A9/B9)

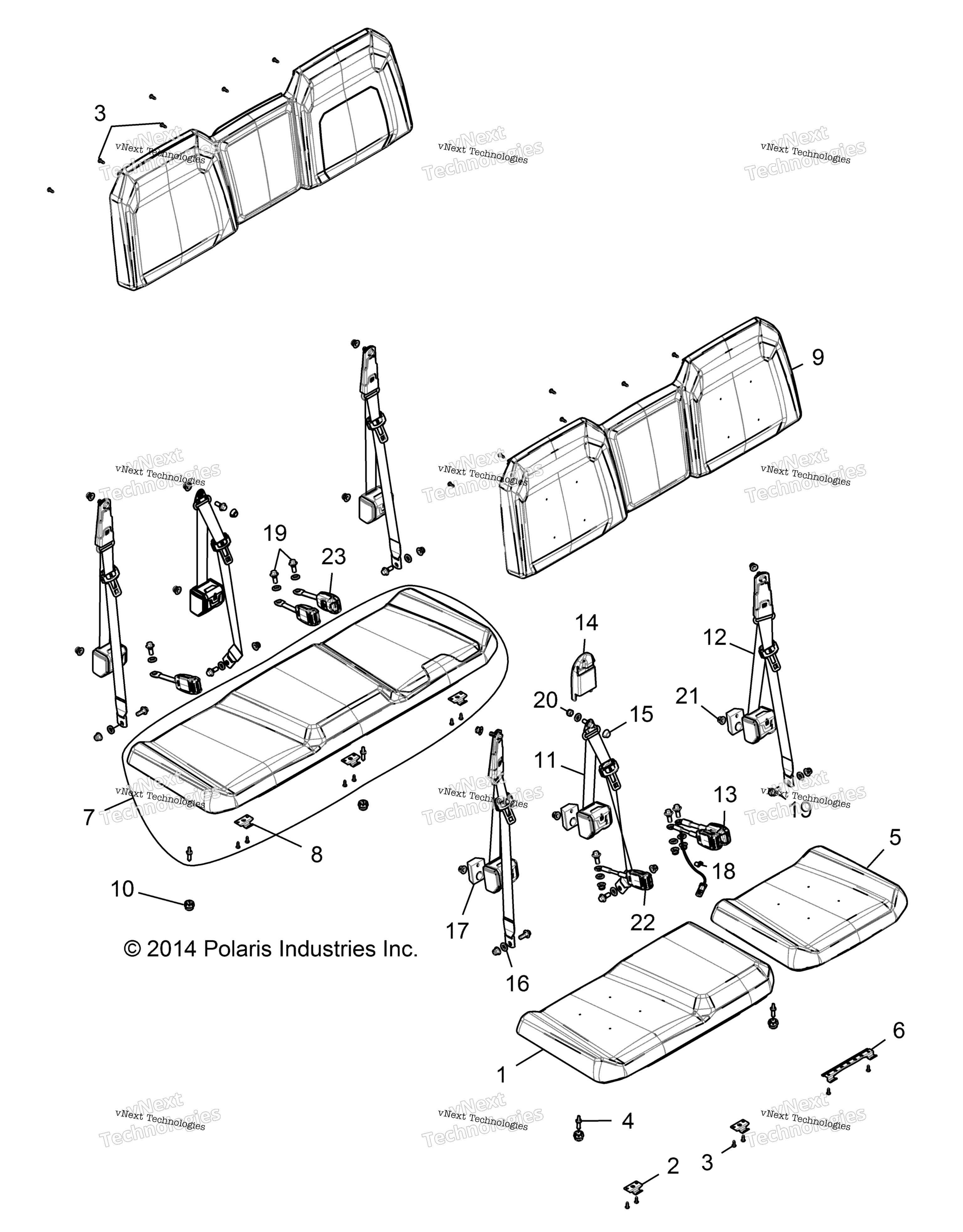

Схема кузова, сиденья для RANGER CREW 900XP 6P SP (R18RVA87A1/B1/E87A9/B9)
Схема
Детали
Номер
Наименование детали
Цена
1
SEAT ASSEMBLY, BOTTOM, GLOSS BL [INCL. QTY 2 OF 2, QTY 4 OF3, QTY 1 OF 4][FROM 3/18/2018] art. 2687901-070
По запросу
1
BOTTOM SEAT ASSEMBLY, GLOSS BLA [INCL. 2, QTY 4 OF 3, QTY 1 OF 4][TO 3/18/2018] art. 2684965-070
По запросу
2
BRKT-SEAT HINGE,LONG art. 5274712
По запросу
3
TORX SCREW, #14 X 3/4 art. 7519045
По запросу
4
SEAT LATCH PIN art. 5910404
По запросу
5
SEAT BOTTOM, GLOSS BLACK [INCL. QTY 2 OF 3, QTY 1 OF 4,5][FROM 3/18/2018] art. 2687934-070
По запросу
5
SEAT BOTTOM ASSEMBLY, GLOSS BLA [INCL. QTY 2 OF 3, QTY 1 OF 4][TO 3/18/2018] art. 2684966-070
По запросу
6
DOUBLE SEAT HINGE BRACKET art. 5259065
По запросу
7
3 PASSENGER BOTTOM SEAT ASM GLO [INCL. QTY 6 OF 3, QTY 2 OF 4,8][FROM 3/18/2018] art. 2688002-070
По запросу
7
SEAT BOTTOM BASE 3 PASS, GLOSS [INCL. QTY 6 OF 3, QTY 2 OF 4, 8][TO 3/18/2018] art. 2685651-070
По запросу
8
SEAT HINGE BRACKET art. 5256836
По запросу
9
SEAT BACK, GLOSS BLACK [FROM 3/18/2018] art. 2687899-070
По запросу
9
SEAT BACK, GLOSS BLACK [TO 3/18/2018] art. 2685653-070
По запросу
10
GROMMET art. 5439179
По запросу
11
ASM-SEAT BELT,3PT,CENTER art. 2638784
По запросу
12
ASM-SEAT BELT,3PT art. 2638785
По запросу
13
SEATBELT BUCKLE SWITCH art. 2637304
По запросу
14
COVER-SEAT BELT MOUNT art. 5415020
По запросу
15
CAP-BOLT HEAD [FROM 7/16/2018] art. 5455285
По запросу
15
BOLT HEAD CAP [TO 7/16/2018] art. 5450708
По запросу
16
SEATBELT WASHER, RUBBER art. 5813829
По запросу
17
SEAT BASE PAD, REAR art. 5814036
По запросу
18
WIRE/TUMB CLAMP, .25 art. 7081246
По запросу
19
HEX FLANGE SCREW 12MM X 1.75MM art. 7519770
По запросу
20
NUT, NYLOK, 12 MMX 1.5 MM art. 7540000
По запросу
21
HEX FLANGE NUT, 12 MM X 1.75 MM art. 7547441
По запросу
22
PASSENGER SEATBELT BUCKLE, art. 2635235
По запросу
23
DRIVER SEATBELT BUCKLE, 9.6 art. 2635223
По запросу
