модель 2018 года
- Модель RZR XP 4 1000
- Код модели RZR XP 4 1000 (Z18VFE99AK/AJ/AW/BK/BJ/BW/LW/K99AK/BK/M99AL)

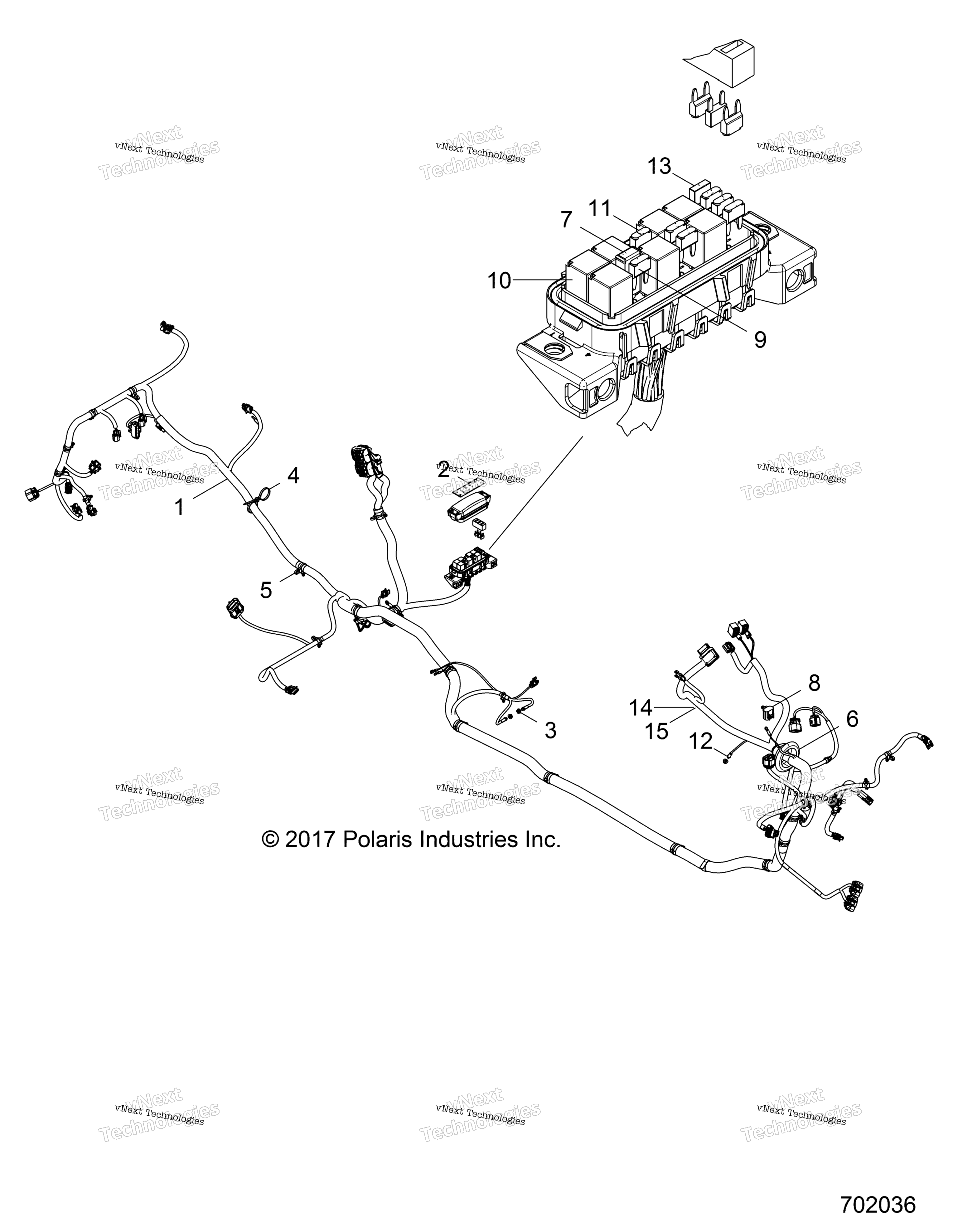

Схема электрооборудования, жгута проводов Z18vfk99ak/Bk для RZR XP 4 1000 (Z18VFE99AK/AJ/AW/BK/BJ/BW/LW/K99AK/BK/M99AL)
Схема
Детали

Номер
Наименование детали
Цена
1
CHASSIS HARNESS, RZR, 64, CR, M [INCL. ALL] art. 2413988
По запросу
2
LABEL-FUSE BOX,RZN art. 7184780
По запросу
3
CLIP-ROUTING,DIN BOX art. 7082020
По запросу
4
STRAP-PANDUIT,DBL LOOP,260MM art. 7081916
По запросу
5
ROUTING CLIP art. 7081496
По запросу
6
GROMMET-65MM,BLK art. 5813954
По запросу
7
CIRCUIT BREAKER, 25 AMP art. 4015771
По запросу
8
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
9
FUSE, 25 AMP art. 4011653
По запросу
10
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
11
FUSE, 10 AMP art. 2434016
По запросу
12
LED-PANEL MNT,12V,BLUE art. 2413217
По запросу
13
FUSE, 15 AMP art. 4010859
По запросу
14
RESISTOR-50 OHM art. 2413793
По запросу
15
RESISTOR-7K OHM art. 2413792
По запросу
