модель 2019 года
- Модель Ace 570
- Код модели ACE 570 (A19DAE57A4)

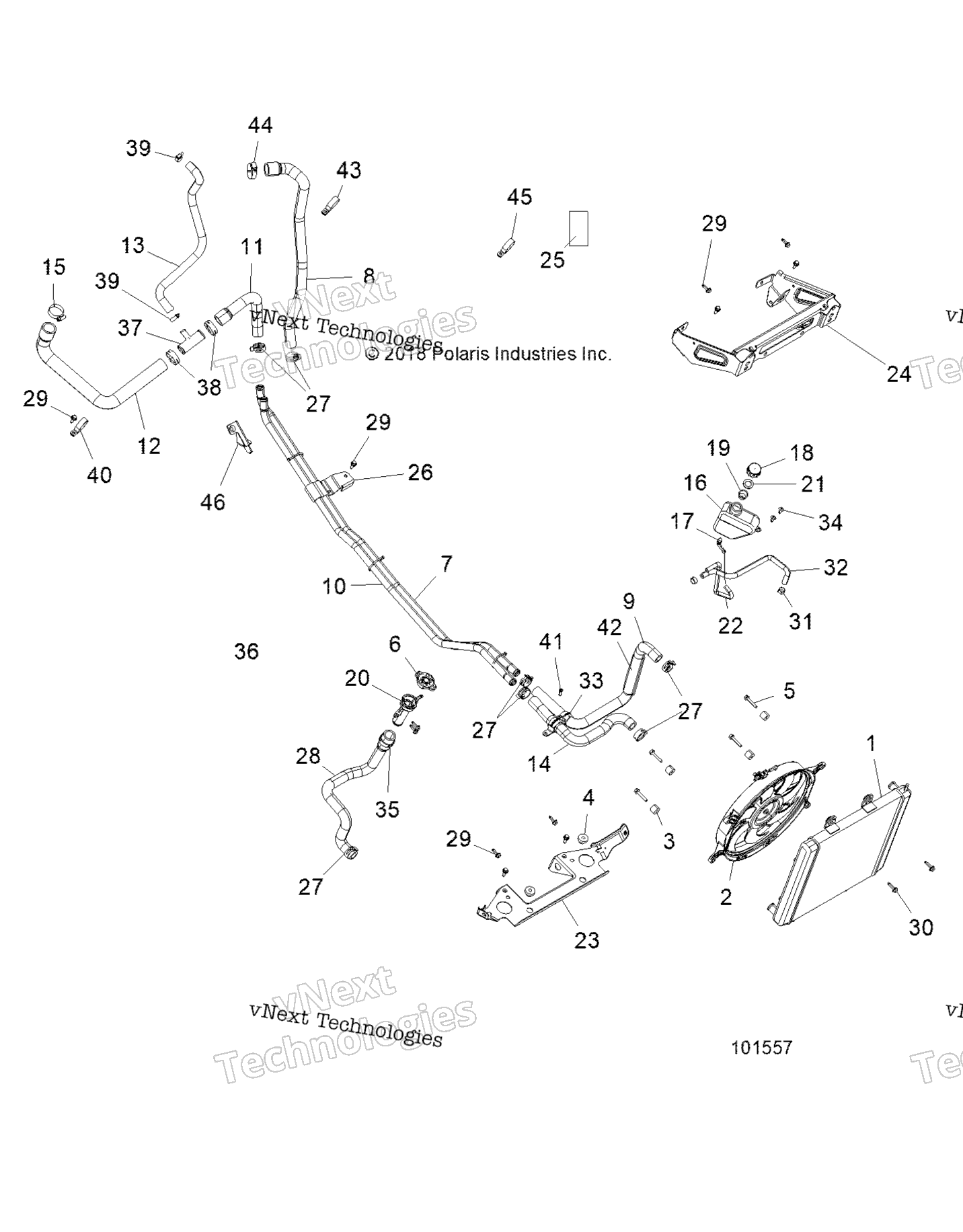

Схема двигателя, системы охлаждения для ACE 570 (A19DAE57A4)
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR ASSEMBLY, CORE art. 1241012
По запросу
2
Вентилятор радиатора Polaris art. 2411330
По запросу
3
SPACER-6.6IDX19ODX15 NYL BLK art. 5137361
По запросу
4
RADIATOR MOUNT BUSHING, LOWER art. 5410584
По запросу
5
SCREW art. 7516827
По запросу
6
Крышка радиатора Polaris art. 1240300
от 9 963 ₽
Аналог
9 963 ₽
Требуется 1 шт.
7
TUBE-COOLANT,3/4,ENG OUT art. 5140811
По запросу
8
HOSE-COOLANT,REAR,ENG OUT art. 5416035
По запросу
9
HOSE-COOLANT art. 5415709
По запросу
10
TUBE-COOLANT,3/4,ENG IN art. 5140812
По запросу
11
HOSE-COOLANT,REAR,ENG IN art. 5416033
По запросу
12
HOSE-COOLANT,ENGINE INLET art. 5415129
По запросу
13
HOSE-COOLANT,BYPASS art. 5415447
По запросу
14
HOSE-RADIATOR,ACE 570 art. 5416034
По запросу
15
CLAMP-HOSE,13/16 -1 1/2 art. 7081174
По запросу
16
Расширительный бачок Polaris art. 5436936
По запросу
17
Штуцер расширительного бачка Polaris art. 7052065
от 1 029 ₽
18
OVERFLOW CAP art. 5430743
По запросу
19
CAP,PLUG9X(GRN),FLEX TEMP(10) art. 5433774
По запросу
20
COOLANT REMOTE FILLER, SMALL art. 5439079
По запросу
21
Прокладка крышки расширительного бачка art. 5810279
от 326 ₽
22
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
23
RADIATOR MOUNT, BLACK art. 5262753-329
По запросу
24
RADIATOR MOUNT, UPPER, BLACK art. 5262754-329
По запросу
25
BATTERY PAD art. 5810290
По запросу
26
CLAMP-COOLANT LINES art. 5258169
По запросу
27
SPRINGBAND CLAMP, 27/12, GREEN art. 7080841
По запросу
28
COOLANT HOSE, FRONT art. 5415876
По запросу
29
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
30
SCR-TFHFL-M6X1.0X25,ZOD art. 7519342
По запросу
31
Хомут пружинный Polaris art. 7080003
от 116 ₽
32
1/4 SAEJ2002,EPDM HOSE,600CM art. 8450120-600
По запросу
33
COOLANT TUBE BRACKET art. 5451221
По запросу
34
SCREW art. 7512084
По запросу
35
SPRING BAND CLAMPS, 32/12 art. 7080843
По запросу
36
DART CLIP, PLASTIC art. 7670090
По запросу
37
TEE CONNECTOR, 1 X 1 X 0.5 art. 7052530
По запросу
38
Хомут Polaris art. 7080844
По запросу
39
HOSE CLAMP art. 7080474
По запросу
40
CLAMP,HOSE 1.375,VNL ECOATED art. 7080908
По запросу
41
SCREW art. 7512026
По запросу
42
CONDUIT-FLEX,1.00 ID,PE,10CM art. 5521793-10
По запросу
43
HOSE CLAMP art. 7080807
По запросу
44
HOSE CLAMP, 25-40 MM art. 7081192
По запросу
45
CLAMP-VINYL COATED,1.00IN ID art. 7081854
По запросу
46
BRKT-HOSE,COOLANT,ACE art. 5267081
По запросу
