модель 2019 года
  • Модель Ranger 150
  • Схема электрооборудования, жгута проводов для ATV RANGER 150 EFI (A19HZA15A1/A7/B1/B7)

  • Код модели ATV RANGER 150 EFI (A19HZA15A1/A7/B1/B7)
Схема
Детали

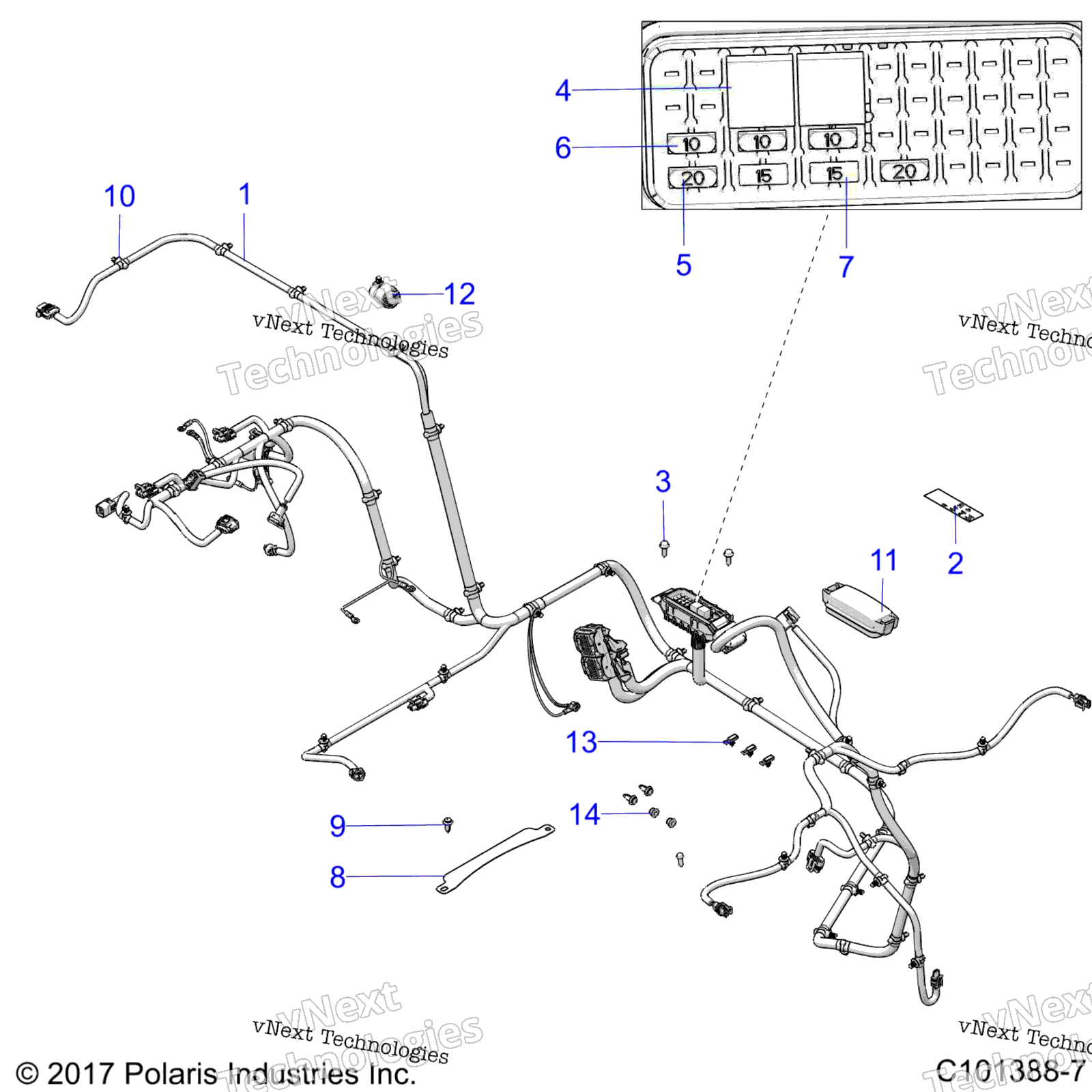

Электрооборудование, жгут проводов
Номер
Наименование детали
Цена
1
CHASSIS HARNESS, YRC, MZ [INCL. 2-12][A15A1,A7] art. 2414014
По запросу
1
HARNESS-CHASSIS,MZ,EVAP [INCL. 2-12][A15B1,B7] art. 2414257
По запросу
2
DECAL-FUSE BLOCK,MZ art. 7187073
По запросу
3
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
4
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
OEM
5 775 ₽
Требуется 2 шт.
5
FUSE, 20 AMP art. 4012811
По запросу
6
FUSE, 10 AMP art. 2434016
По запросу
7
FUSE, 15 AMP art. 4010859
По запросу
8
BRKT-FUSE BOX RETAINER,BLK art. 5263566-458
По запросу
9
Клипса Polaris art. 7661855
По запросу
10
ROUTING CLIP art. 7081496
По запросу
11
FUSEBOX COVER art. 4015011
По запросу
11
SEAL FUSE CENTER art. 5415598
По запросу
12
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
13
CLIP-CONNECTOR,6.35MM HOLE art. 7082134
По запросу
14
NYLOCK FLANGE NUT, 6 MM art. 7547274
По запросу
Другие схемы модели
Электрооборудование, жгут проводов
