модель 2019 года
- Модель Ranger Crew XP 1000
- Код модели R19RSE99AS/A1/A9/AD/AV/B1/B9/BS/BD/BV RANGER 1000XP PS CREW R19RSE99AS/A1/A9/AD/AV/B1/B9/BS/BD/BV (R20)

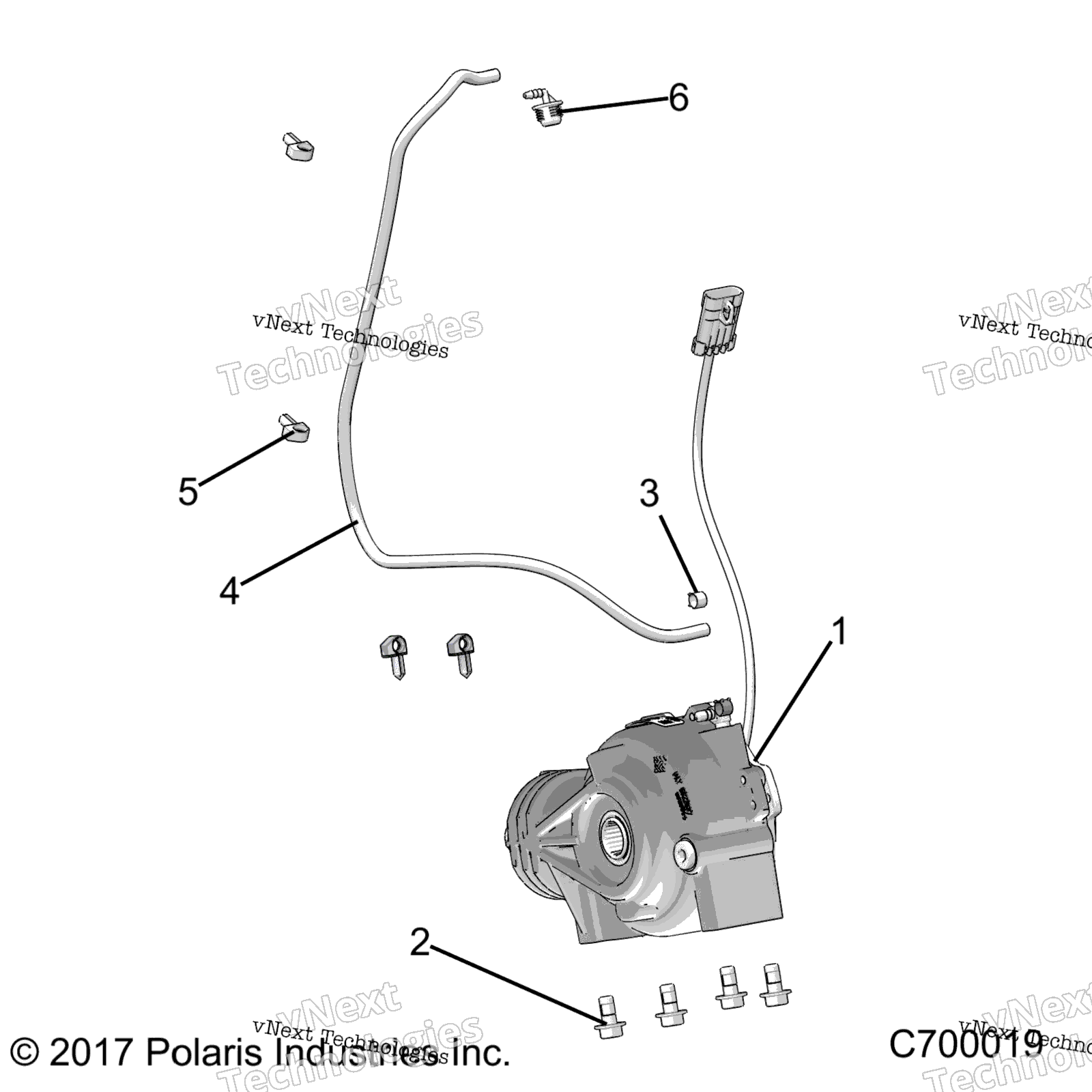

Схема трансмиссии, переднего редуктора Mounting R19rse99as/A1/A9/Ad/Av/B1/B9/Bs/Bd/Bv для R19RSE99AS/A1/A9/AD/AV/B1/B9/BS/BD/BV RANGER 1000XP PS CREW R19RSE99AS/A1/A9/AD/AV/B1/B9/BS/BD/BV (R20)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM., GEARCASE, FRONT art. -------
По запросу
2
HEX FLANGE BOLT, 10 MM X 1.5 MM art. 7518460
По запросу
3
HOSE CLAMP art. 7080307
По запросу
4
LINE-BOOST,3/16 ID,76CM art. 8450153-76
По запросу
5
CLIP art. 7670102
По запросу
6
VENT LINE FITTING, 90 art. 5454069
По запросу
