модель 2019 года
- Модель Ranger Crew XP 1000
- Код модели RANGER 1000 CREW NSTR RC 49/50S (R19RSW99AS/A9/AD/BS/B9/BD)

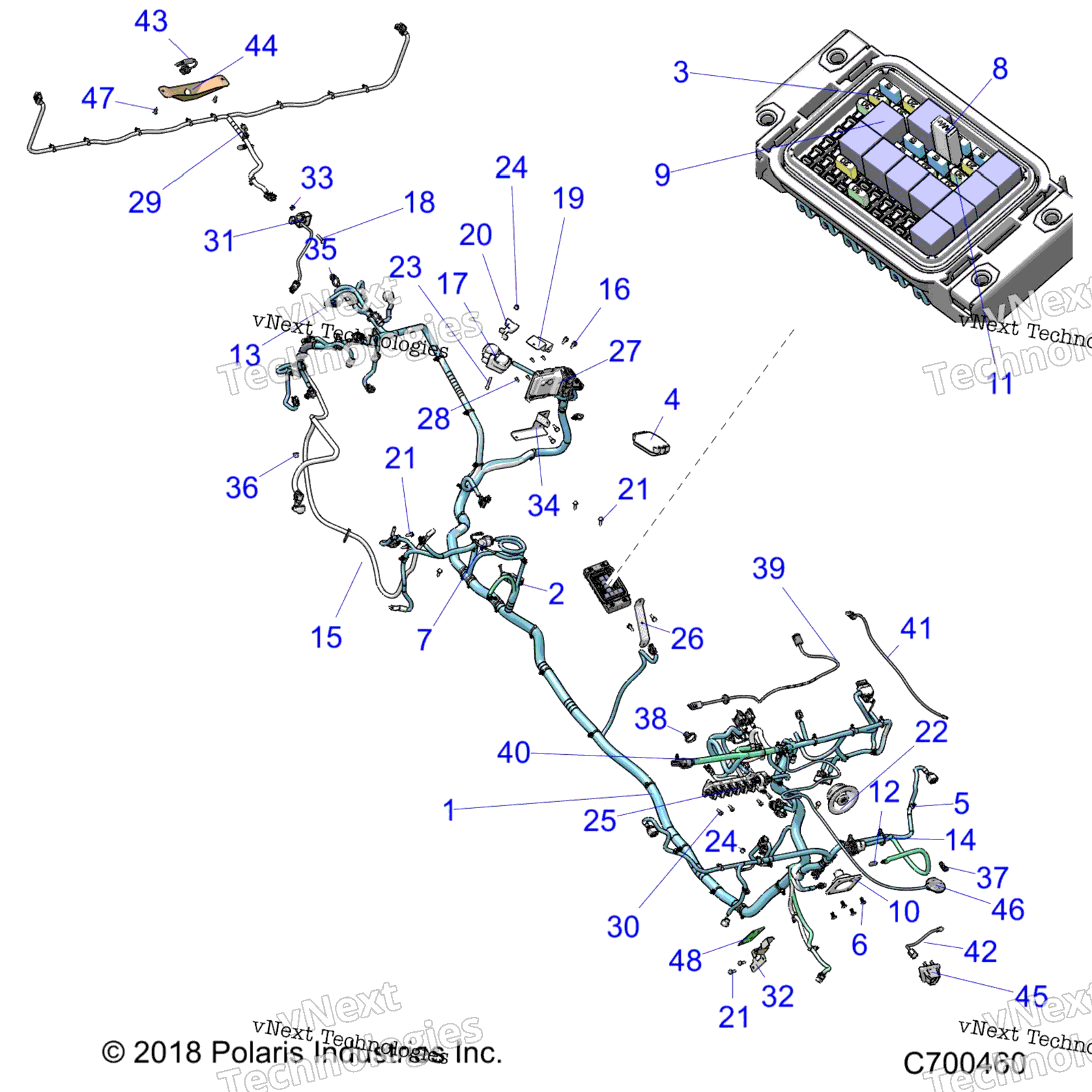

Схема электрооборудования, жгута проводов для RANGER 1000 CREW NSTR RC 49/50S (R19RSW99AS/A9/AD/BS/B9/BD)
Схема
Детали
Номер
Наименование детали
Цена
1
CHASSIS HARNESS, HVAC, CREW [INCL 2-13] art. 2415016
По запросу
2
TVS-30VOLT art. 4013200
По запросу
3
FUSE, 20 AMP art. 4012811
По запросу
4
DECAL-RELAY/FUSE BLOCK,HVAC,RC art. 7188622
По запросу
5
ROUTING CLIP art. 7081496
По запросу
6
DART CLIP, PLASTIC art. 7670090
По запросу
7
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
8
RESISTOR-68 OHM,MINI art. 4013062
По запросу
9
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
10
65 MM GROMMET WITH FLANGE, BLAC art. 5814560
По запросу
11
MAIN FUSE, 30 AMP art. 2434015
По запросу
12
CAP, BLACK, 125 X 375, VINYL art. 5438230
По запросу
13
COVER-FUSEHOLDER art. 4012260
По запросу
14
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 1 шт.
Подписаться
15
ALTERNATOR HARNESS art. 2414232
По запросу
16
SCR-TFHFL-M6X1.0X25,ZY3 art. 7520715
По запросу
17
Катушка зажигания art. 2876049
от 9 020 ₽
18
BOLT-M6X1.0X35,HXFLG/SH-OLV D art. 7518612
По запросу
19
BRKT-COIL MOUNT art. 5263891
По запросу
20
COIL MOUNT SPACER art. 5436577
По запросу
21
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
22
GROMMET-HOOD LINER,SPLIT [FROM 4/1/2019] art. 5417082
По запросу
22
GROMMET-HOOD LINER [TO 4/1/2019] art. 5416372
По запросу
23
SCR-M6X1.0X40,HX/SOC/CP-B art. 7518780
По запросу
24
NYLOCK FLANGE NUT, 6 MM art. 7547274
По запросу
25
BLOCK-TERMINAL,6 POS [INCL FUSE PLUG AND COVER] art. 4016007
По запросу
25
PLUG,ACCY TB art. 5454283
По запросу
25
COVER,TB,JCASE art. 5454284
По запросу
25
CARTRIDGE FUSE art. 4013891
По запросу
26
BRKT-WIRE GUIDE,BLK art. 5265908-458
По запросу
27
NO START ELECTRIC CONTROL MODUL art. 4014125
По запросу
28
SCR-#10X1/2-HI/LO-PN-T25,TRX-M art. 7519091
По запросу
29
BOX HARNESS, art. 2414296
По запросу
30
SCR-TXPH-#14 X .75 HI-LO RIE art. 7519731
По запросу
31
Реле регулятор Polaris art. 4012829
По запросу
32
BRKT-ROUTING,BLK art. 5264313-329
По запросу
33
Гайка Polaris art. 7547332
от 3 980 ₽
34
BRKT-HARNESS ROUTING art. 5264314
По запросу
35
EDGE CLIP, 1 MM - 3 MM art. 7082403
По запросу
36
Гайка Polaris art. 7547317
от 221 ₽
37
HARNESS CLIP EDGE art. 7081890
По запросу
38
CLIP-EDGE,3-6MM THICKNESS art. 7082404
По запросу
39
HARNESS,USB,RC art. 2415498
По запросу
40
RIDE COMMAND HARNESS art. 2414861
По запросу
41
AIR TEMPERATURE GAUGE SENSOR art. 2410443
По запросу
42
CAMERA-FRONT,WIDE ANGLE art. 4019855
По запросу
43
CAM-IR ILLUMINATED,AMB SENSE art. 4081064
По запросу
44
CAMERA MOUNT BRACKET, REAR, BLA art. 5265002-329
По запросу
45
CAMERA MOUNT, FRONT, GLOSS BLCA art. 5454705-070
По запросу
46
GPS ANTENNA, EXTERIOR art. 4017533
По запросу
47
SCR-TXPH-#14X5/8 HI/LO CLR art. 7520803
По запросу
48
BRKT-ROUTING,BLK art. 5268050-329
По запросу
