модель 2019 года
- Модель Ranger Crew XP 1000
- Код модели RANGER 1000XP PS CREW MUD (R19RSM99AL)

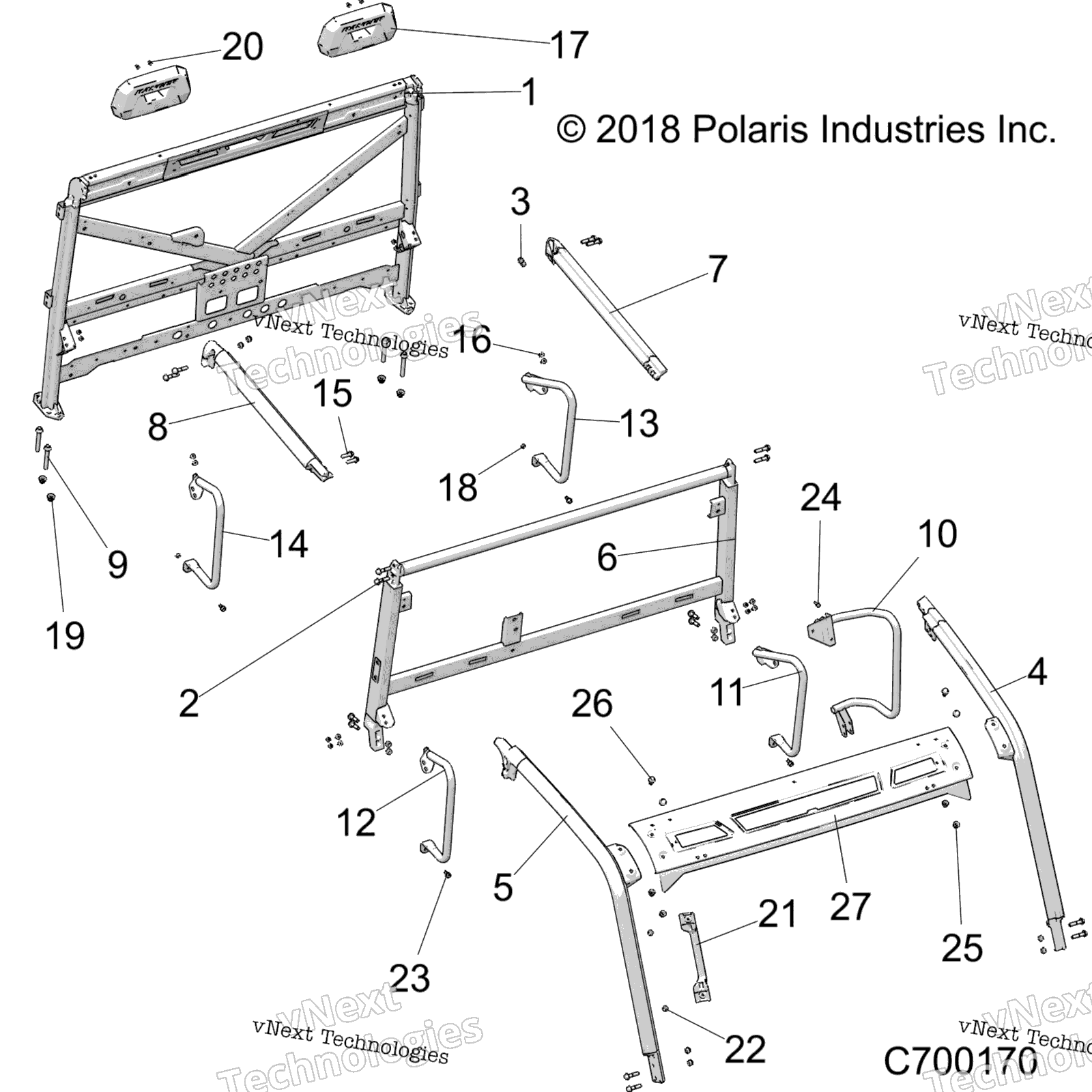

Схема шасси, рамы кабины для RANGER 1000XP PS CREW MUD (R19RSM99AL)
Схема
Детали
Номер
Наименование детали
Цена
1
CAB FRAME WELD, REAR, MATTE BLA art. 1022909-458
По запросу
2
BOLT, M10 X 1.5 X 45 art. 7519906
По запросу
3
HEX NUT, 10 MM X 1.5 MM art. 7547746
По запросу
4
CAB FRAME WELD, FRONT, LEFT, MA art. 1023336-458
По запросу
5
CAB FRAME WELD, FRONT, RIGHT, M art. 1023337-458
По запросу
6
WELD-CAB FRAME,CTR,M.BLK [6 OCCUPANTS] art. 1026748-458
По запросу
7
CAB FRAME WELD, REAR, LEFT, MAT art. 1023338-458
По запросу
8
CAB FRAME WELD, REAR, RIGHT, MA art. 1023339-458
По запросу
9
SCR-HEXFLGHD,M12X90,0600086 art. 7518705
По запросу
10
BOLSTER SEAT WELD, MATTE BLACK art. 1023194-458
По запросу
11
WELD-BOLSTER,FRONT,LH,M.BLK art. -------
По запросу
12
BOLSTER WELD, FRONT, RIGHT, MAT art. 1023412-458
По запросу
13
BOLSTER WELD, LEFT, MATTE BLACK art. 1023165-458
По запросу
14
BOLSTER WELD, RIGHT, MATTE BLAC art. 1023166-458
По запросу
15
SCR-M10X1.50X35 HX/FL-Y/D art. 7518334
По запросу
16
BOLT art. 7519650
По запросу
17
GLOSS BLACK HEADREST art. 5439110-070
По запросу
18
HEX HEAD NUT, 8 MM X 1.25 MM art. 7547080
По запросу
19
HEX FLANGE NUT, 12 MM X 1.75 MM art. 7547441
По запросу
20
HEX FLANGE BOLT, 10 MM X 1.5 MM art. 7518460
По запросу
21
ROPS (ROPS) GRAB HANDLE GLOSS B art. 5450844-070
По запросу
22
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
23
HEX FLANGE SCREW, 8 MM X 1.25 M art. 7519133
По запросу
24
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
25
HEX FLANGE NUT, 10 MM X 1.5 MM art. 7520117
По запросу
26
HEX FLANGE SCREW, 10 MM X 1.5 M art. 7519905
По запросу
27
K-PLATE,WSHLD MNT,UPR,RGR C HL [INCL DECALS] art. 2207933
По запросу
