модель 2019 года
- Модель RZR XP 1000
- Код модели RZR XP1000 (Z19VD_99AD/BD/LD/AK/BK/AN/BN/AC/BC/AL)

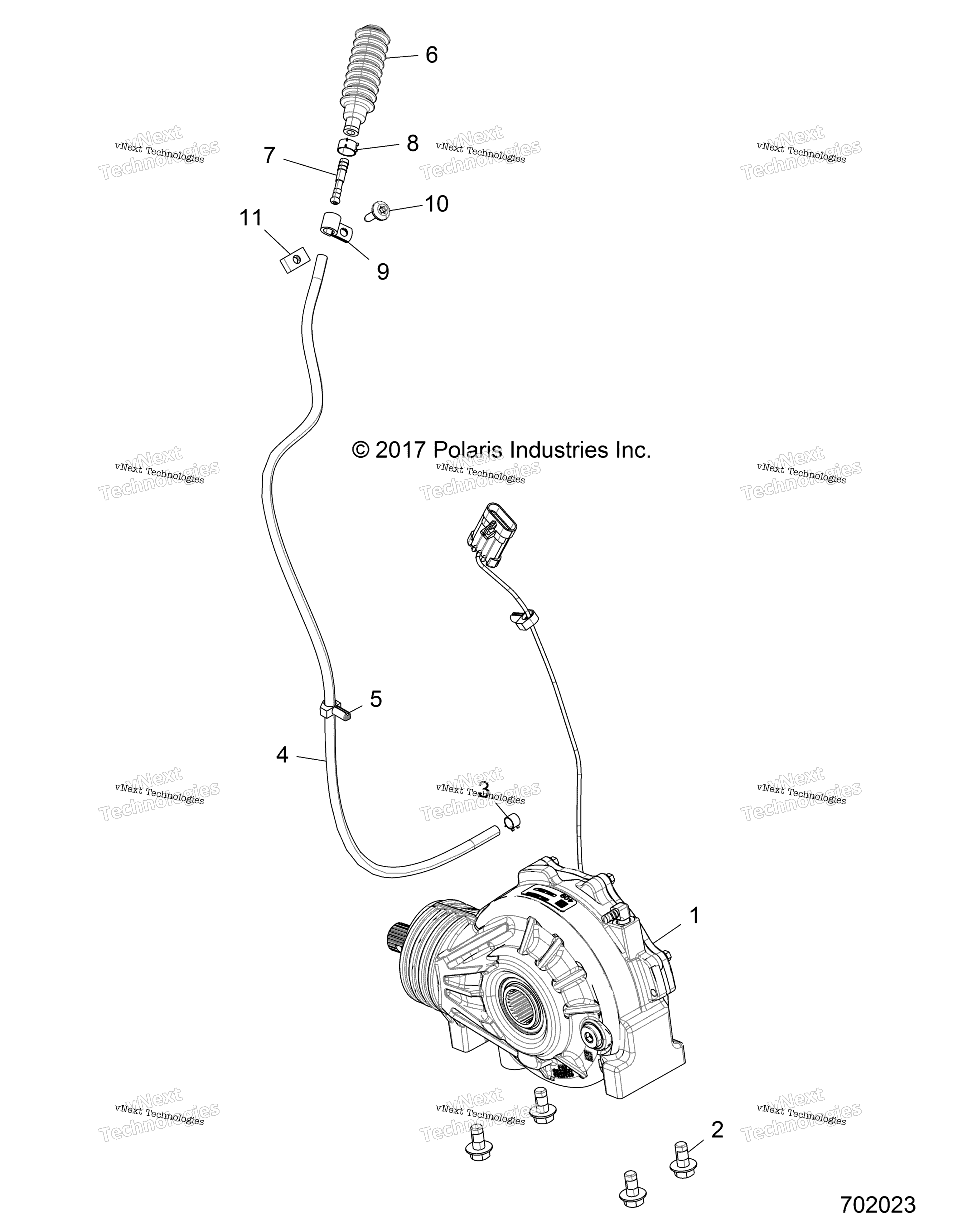

Схема трансмиссии, переднего редуктора Mounting Z19vdr99ak/Bk для RZR XP1000 (Z19VD_99AD/BD/LD/AK/BK/AN/BN/AC/BC/AL)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM., GEARCASE, FRONT art. -------
По запросу
2
HEX FLANGE BOLT, 10 MM X 1.5 MM art. 7518460
По запросу
3
HOSE CLAMP art. 7080307
По запросу
4
LINE-BOOST,3/16 ID,85 CM [R99BK] art. 8450153-85
По запросу
4
LINE-BOOST,3/16 ID,67CM [R99AK][LD] art. 8450153-67
По запросу
4
HARNESS CLIP EDGE [LD] art. 7081890
По запросу
4
CLIP,ROUTING,.472 B.D.,HINGED [LD] art. 7670116
По запросу
5
CLIP art. 7670102
По запросу
6
BELLOWS-DRIVELINE art. 5453705
По запросу
7
FITTING-LINE art. 5453706
По запросу
8
Хомут пружинный Polaris art. 7080003
от 116 ₽
9
CLAMP-HOSE,.375DIA,VINYL COAT art. 7081472
По запросу
10
BOLT art. 7519650
По запросу
11
SPEED NUT art. 7670057
По запросу
