модель 2020 года
- Модель Ace 150
- Код модели ACE 150 EFI (A20HAB15A2)

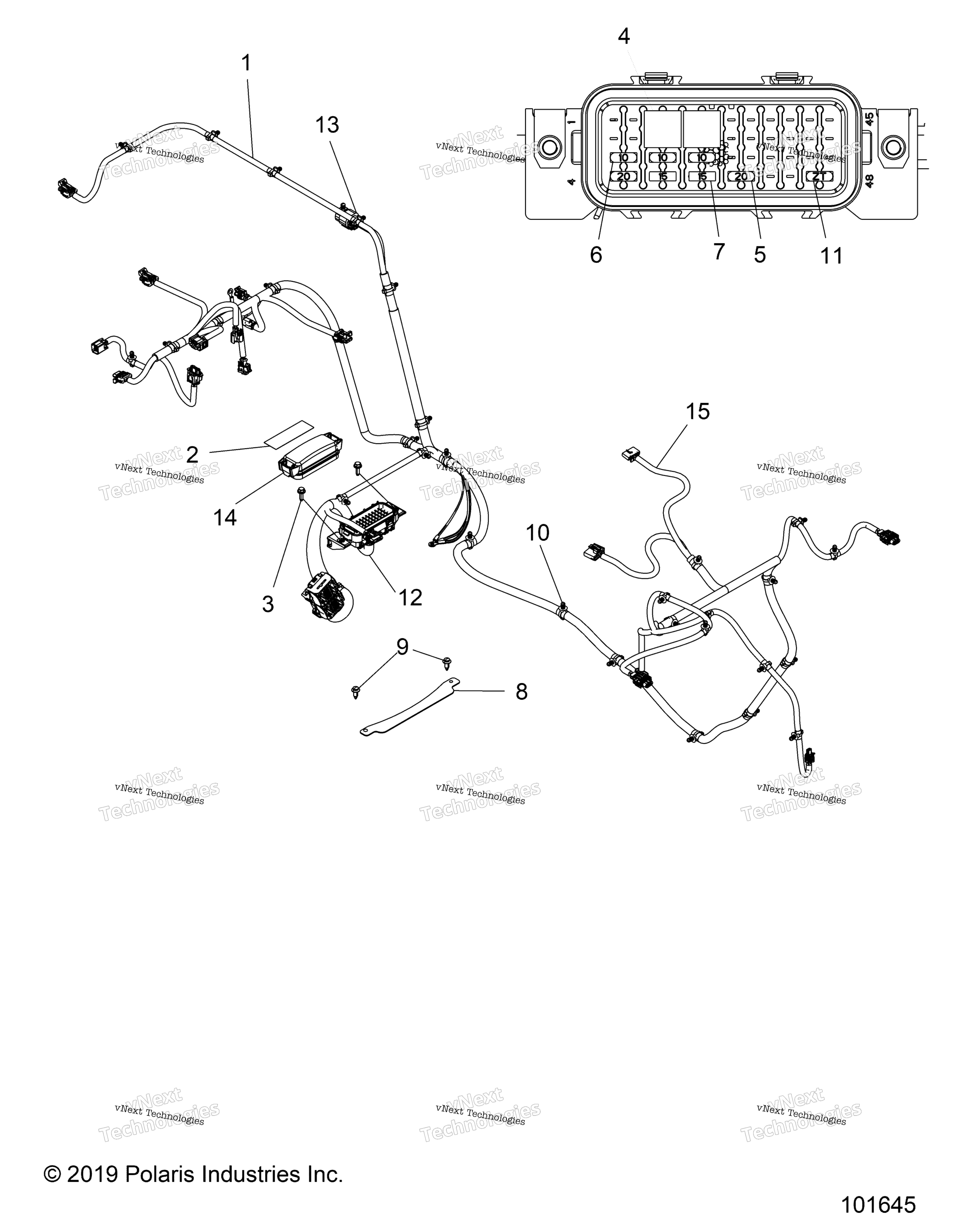

Схема электрооборудования, жгута проводов для ACE 150 EFI (A20HAB15A2)
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS-CHASSIS,AR,INTERLOCK [INCL. 2,4-7,11,14] art. 2414960
По запросу
2
LABEL-FUSE BOX art. 7185153
По запросу
3
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
4
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
5
FUSE, 20 AMP art. 4012811
По запросу
6
FUSE, 10 AMP art. 2434016
По запросу
7
FUSE, 15 AMP art. 4010859
По запросу
8
BRKT-FUSE BOX RETAINER,BLK art. 5263566-458
По запросу
9
Клипса Polaris art. 7661855
По запросу
10
ROUTING CLIP art. 7081496
По запросу
11
SHUNT-MINI BLADE, SPD CTRL art. 4016537
По запросу
12
MODULE- RESISTER art. 4017105
По запросу
13
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
14
FUSEBOX COVER art. 4015011
По запросу
14
SEAL FUSE CENTER art. 5415598
По запросу
15
Диод Polaris art. 2411035
По запросу
