модель 2020 года
- Модель Ranger 150
- Код модели ATV RANGER 150 EFI (A20HZB15A1/A2/B1/B2)

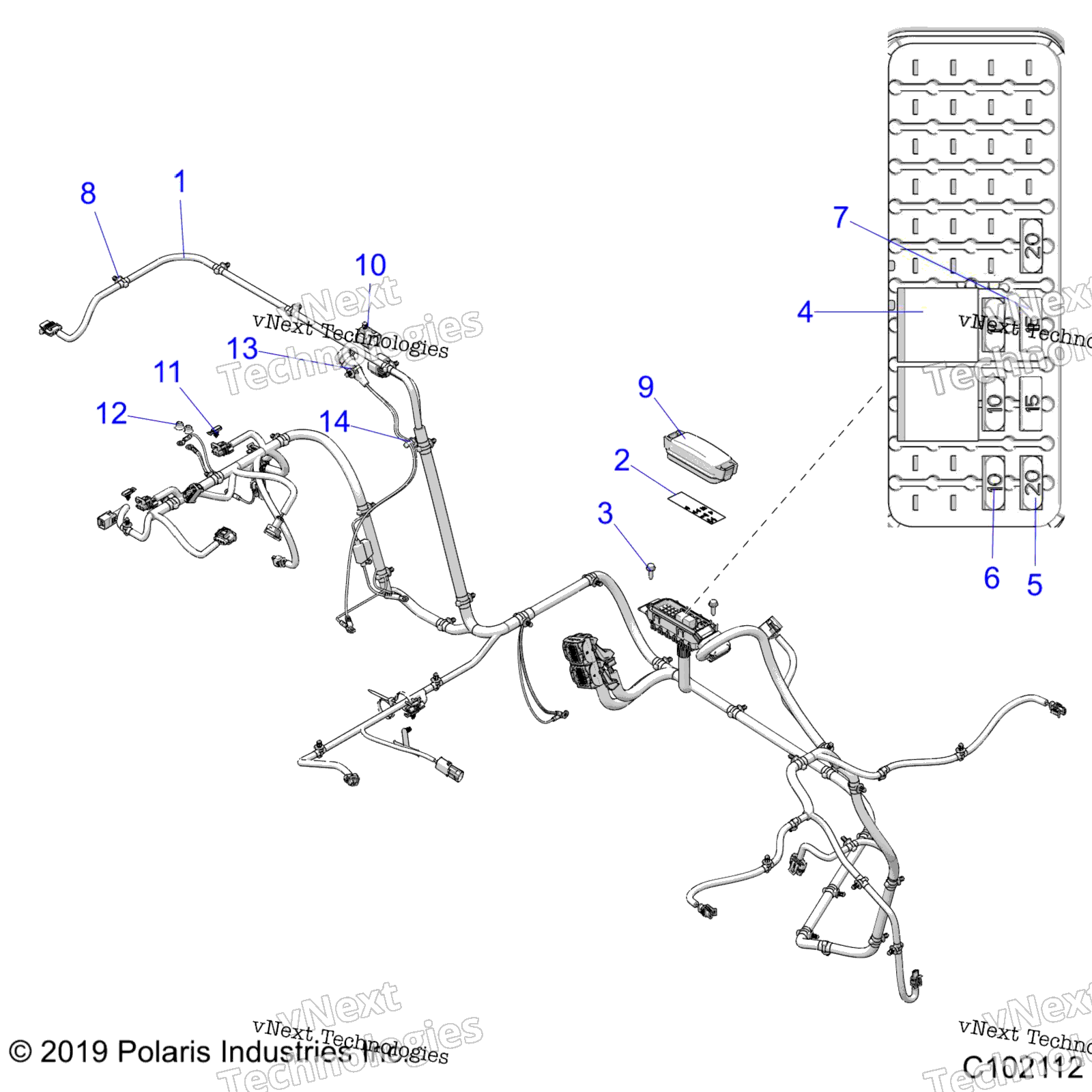

Схема электрооборудования, жгута проводов для ATV RANGER 150 EFI (A20HZB15A1/A2/B1/B2)
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS-CHASSIS,YRC,MZ [INCL. 2-15][A1][A2] art. 2415277
По запросу
1
HARNESS-CHASSIS,RGR150,EVAP [INCL. 2-15][EVAP][B1][B2] art. 2415287
По запросу
2
DECAL-FUSE BLOCK,MZ art. 7187073
По запросу
3
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
4
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
5
FUSE, 20 AMP art. 4012811
По запросу
6
FUSE, 10 AMP art. 2434016
По запросу
7
FUSE, 15 AMP art. 4010859
По запросу
8
ROUTING CLIP art. 7081496
По запросу
9
FUSEBOX COVER art. 4015011
По запросу
9
SEAL FUSE CENTER art. 5415598
По запросу
10
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
11
CLIP-CONNECTOR,6.35MM HOLE [A1][A2] art. 7082134
По запросу
12
NYLOCK FLANGE NUT, 6 MM art. 7547274
По запросу
13
PLUG-HARNESS BATTERY CHARGE art. 2415060
По запросу
14
CLIP-EDGE,1-3MM THICKNESS art. 7082402
По запросу
