модель 2020 года
- Модель Ranger 500
- Код модели RANGER 500 (R20MAA50B1/B7)

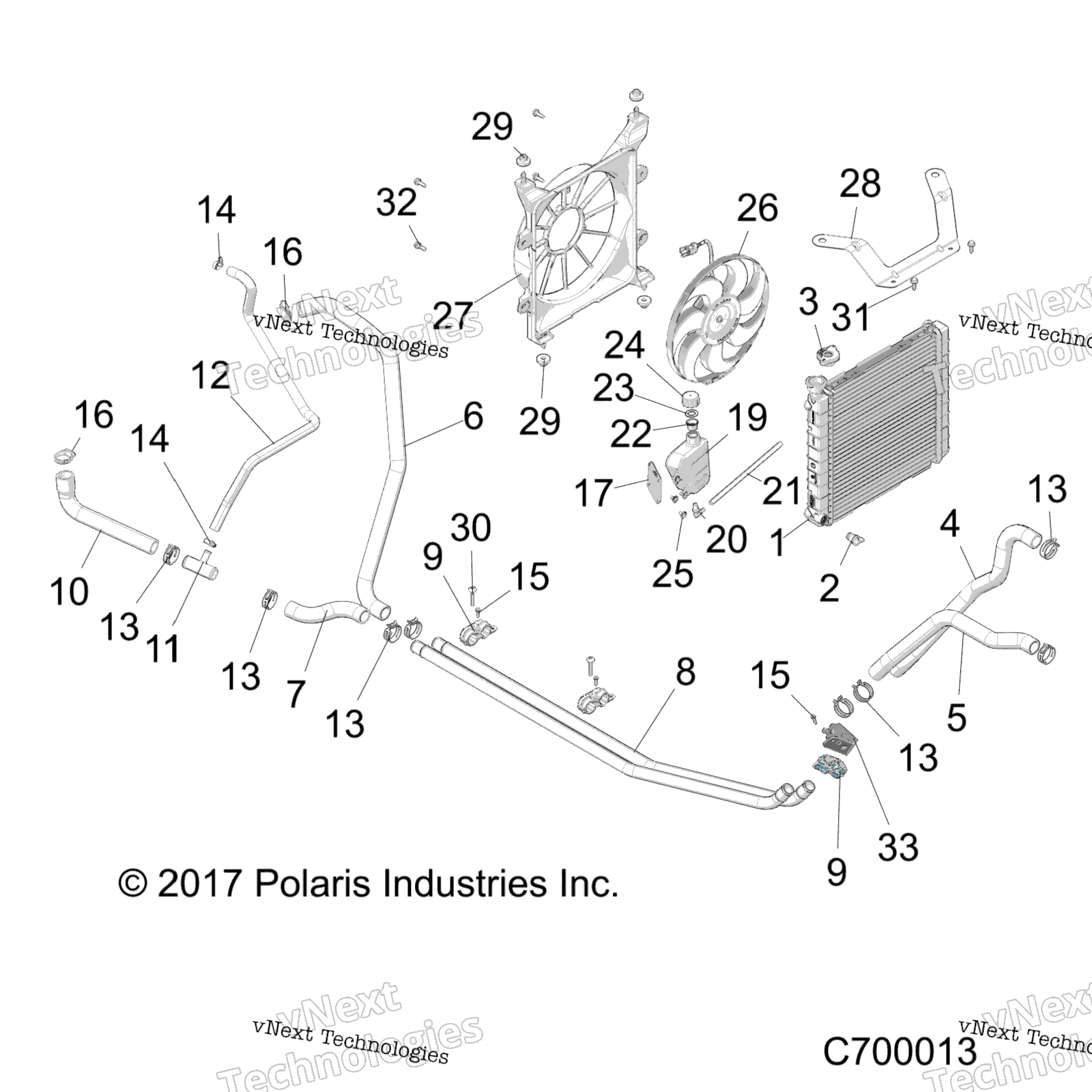

Схема двигателя, системы охлаждения для RANGER 500 (R20MAA50B1/B7)
Схема
Детали
Номер
Наименование детали
Цена
1
CORE RADIATOR ASSEMBLY art. 1240956
По запросу
2
VALVE-PLASTIC RAD/COOLER DRAIN art. 7052617
По запросу
3
PRESSURE CAP art. 1240899
По запросу
4
RADIATOR HOSE, UPPER art. 5416386
По запросу
5
HOSE-LOWER,RAD art. 5416387
По запросу
6
ENGINE OUTLET HOSE, REAR art. 5416553
По запросу
7
ENGINE HOSE, LOWER, SHORT art. 5415054
По запросу
8
COOLANT TUBE, 1 IN art. 5141420
По запросу
9
COOLANT TUBE BRACKET art. 5451221
По запросу
10
HOSE-BYPASS,1IN FORMED art. 5414162
По запросу
11
TEE CONNECTOR, 1 X 1 X 0.5 art. 7052530
По запросу
12
BYPASS HOSE, 1/2 IN FORMED art. 5414590
По запросу
13
SPRING BAND CLAMPS, 32/12 art. 7080843
По запросу
14
HOSE CLAMP art. 7080474
По запросу
15
SCREW art. 7512026
По запросу
16
HOSE CLAMP, 25-40 MM art. 7081192
По запросу
17
BRKT-SURGE TANK art. 5254763
По запросу
19
Расширительный бачок Polaris art. 5436936
По запросу
20
Штуцер расширительного бачка Polaris art. 7052065
от 1 029 ₽
21
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
22
CAP,PLUG9X(GRN),FLEX TEMP(10) [INCL. 24] art. 5433774
По запросу
23
Прокладка крышки расширительного бачка art. 5810279
от 326 ₽
24
OVERFLOW CAP art. 5430743
По запросу
25
SCREW art. 7512084
По запросу
26
SHROUD FAN ASSEMBLY [INCL. 27] art. 2413196
По запросу
27
SHROUD, FAN art. -------
По запросу
28
BRKT-RAD MNT,BLK art. 5260846-458
По запросу
29
GROMMET art. 7052028
По запросу
30
SCR-M6X1X40,TR/TX-M art. 7519001
По запросу
31
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
32
SCREW art. 7516822
По запросу
33
BRKT-COOLANT TUBE MNT,BLK art. 5265091-329
По запросу
