модель 2020 года
- Модель Ranger Crew XP 1000
- Код модели RANGER 1000 CREW PS NSTR RC (R20RSW99AA/AP/AX/A9/BA/BP/BX/B9)

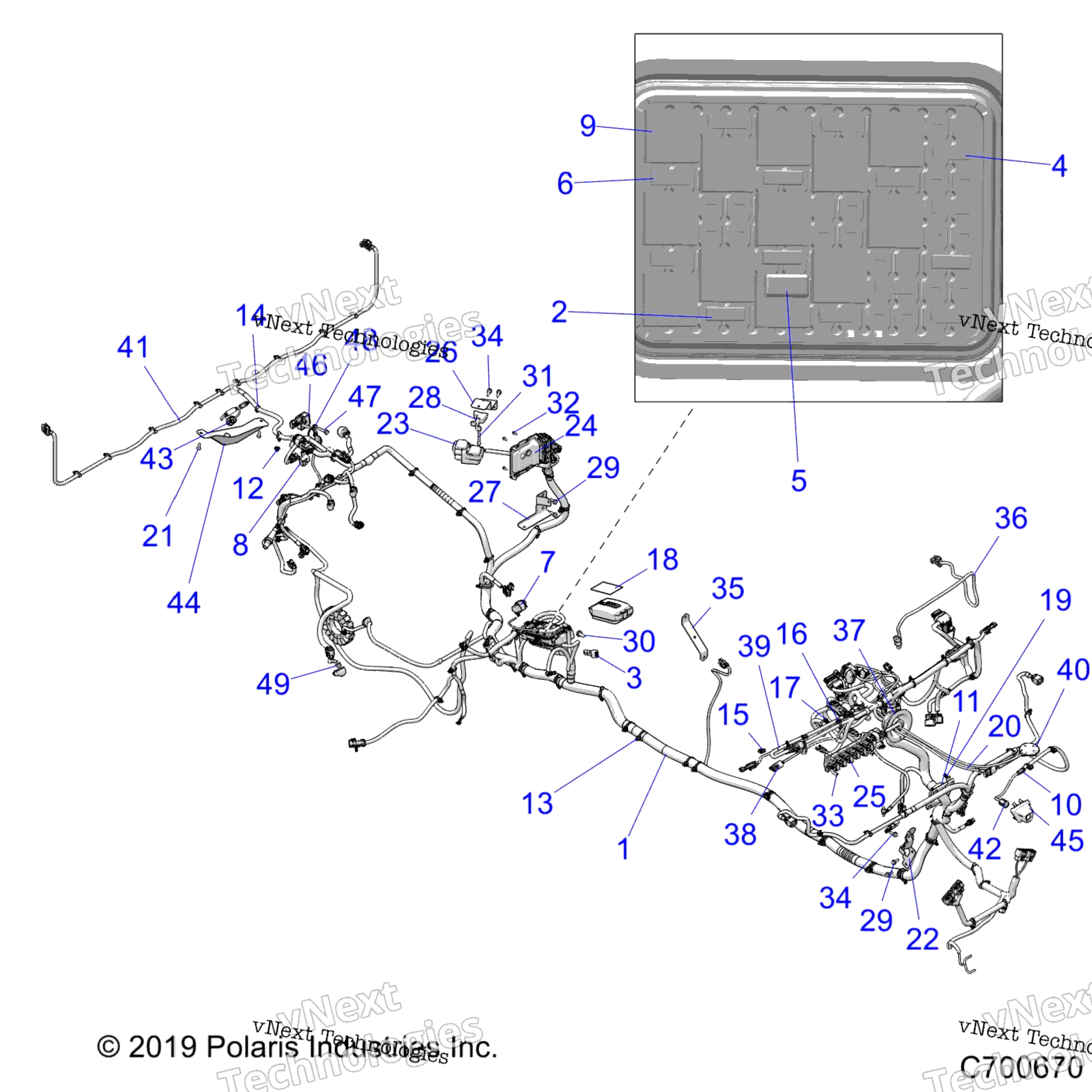

Схема электрооборудования, жгута проводов для RANGER 1000 CREW PS NSTR RC (R20RSW99AA/AP/AX/A9/BA/BP/BX/B9)
Схема
Детали
Номер
Наименование детали
Цена
1
HVAC CHASSIS HARNESS, CREW [INCL. ALL] art. 2415269
По запросу
2
FUSE, 15 AMP art. 4010859
По запросу
3
TVS-30VOLT art. 4013200
По запросу
4
MAIN FUSE, 30 AMP art. 2434015
По запросу
5
RESISTOR-68 OHM,MINI art. 4013062
По запросу
6
FUSE, 20 AMP art. 4012811
По запросу
7
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
8
COVER-FUSEHOLDER art. 4012260
По запросу
9
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
10
CAP, BLACK, 125 X 375, VINYL art. 5438230
По запросу
11
65 MM GROMMET WITH FLANGE, BLAC art. 5814560
По запросу
12
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 1 шт.
Подписаться
13
ROUTING CLIP art. 7081496
По запросу
14
CABLE TIE STRAP WITH EDGE CLIP art. 7081808
По запросу
15
HARNESS CLIP EDGE art. 7081890
По запросу
16
EDGE CLIP, 1 MM - 3 MM art. 7082403
По запросу
17
CLIP-EDGE,3-6MM THICKNESS art. 7082404
По запросу
18
DECAL-RELAY/FUSE BLOCK,HVAC,RC art. 7188622
По запросу
19
DART CLIP, PLASTIC art. 7670090
По запросу
20
AIR TEMPERATURE GAUGE SENSOR art. 2410443
По запросу
21
SCR-TXPH-#14X5/8 HI/LO CLR art. 7520803
По запросу
22
BRKT-ROUTING,BLK art. 5268050-329
По запросу
23
Катушка зажигания art. 2876049
от 9 020 ₽
24
NO START ELECTRIC CONTROL MODUL art. 4014125
По запросу
25
BLOCK-TERMINAL,6 POS [INCL. FUSE, PLUG, AND COVER] art. 4016007
По запросу
25
CARTRIDGE FUSE art. 4013891
По запросу
25
COVER,TB,JCASE art. 5454284
По запросу
25
PLUG,ACCY TB art. 5454283
По запросу
26
BRKT-COIL MOUNT art. 5263891
По запросу
27
BRKT-HARNESS ROUTING art. 5264314
По запросу
28
COIL MOUNT SPACER art. 5436577
По запросу
29
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
30
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
31
SCR-M6X1.0X40,HX/SOC/CP-B art. 7518780
По запросу
32
SCR-#10X1/2-HI/LO-PN-T25,TRX-M art. 7519091
По запросу
33
SCR-TXPH-#14 X .75 HI-LO RIE art. 7519731
По запросу
34
SCR-TFHFL-M6X1.0X25,ZY3 art. 7520715
По запросу
35
BRKT-WIRE GUIDE,BLK art. 5265908-458
По запросу
36
SEALED WINCH JUMPER SWITCH art. 2415055
По запросу
37
GROMMET-HOOD LINER,SPLIT art. 5417082
По запросу
38
HARNESS,USB,RC art. 2415498
По запросу
39
RIDE COMMAND HARNESS art. 2415224
По запросу
40
GPS ANTENNA, EXTERIOR art. 4017533
По запросу
41
BOX HARNESS, art. 2414296
По запросу
42
CAMERA-FRONT,WIDE ANGLE art. 4019855
По запросу
43
CAM-IR ILLUMINATED,AMB SENSE art. 4081064
По запросу
44
CAMERA MOUNT BRACKET, REAR, BLA art. 5265002-329
По запросу
45
CAMERA MOUNT, FRONT, GLOSS BLCA art. 5454705-070
По запросу
46
Реле регулятор Polaris art. 4012829
По запросу
47
BOLT-M6X1.0X35,HXFLG/SH-OLV D art. 7518612
По запросу
48
Гайка Polaris art. 7547332
от 3 980 ₽
49
Гайка Polaris art. 7547317
от 221 ₽
