модель 2020 года
- Модель Ranger Crew XP 1000
- Код модели RANGER 1000 CREW WINTER PREP FACTORY CHOICE 49S & 50S (R20RSR99A/B)

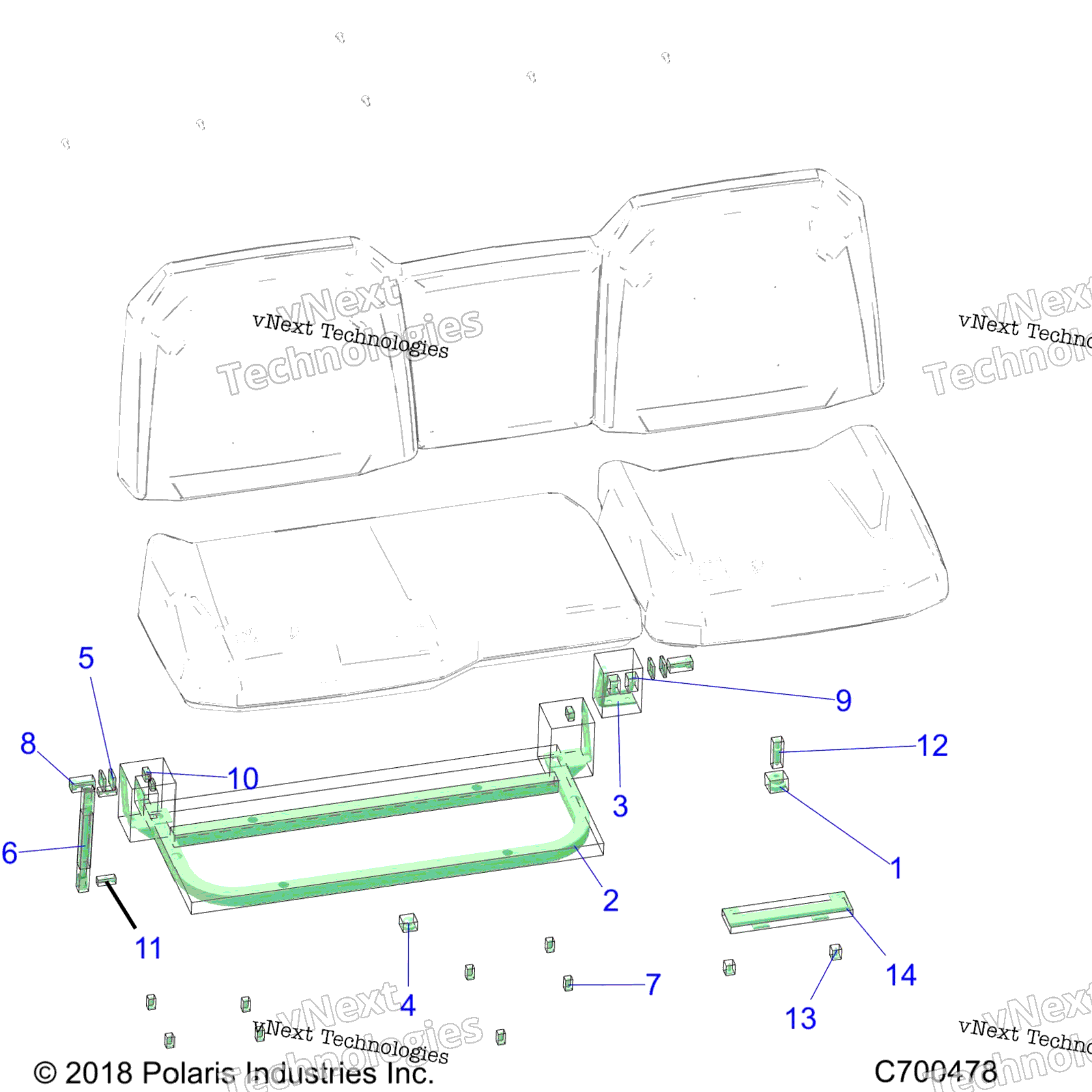

Схема кузова, сиденья Asm. Rear Frame для RANGER 1000 CREW WINTER PREP FACTORY CHOICE 49S & 50S (R20RSR99A/B)
Схема
Детали
Номер
Наименование детали
Цена
1
GROMMET art. 5439179
По запросу
2
PASSENGER SEAT BASE WELD, MATTE art. 1023099-458
По запросу
3
BRKT-SEAT PIVOT,BLK art. 5263494-458
По запросу
4
BUMPER, SHORT, RUBBER art. 5412067
По запросу
5
SEATBELT WASHER, RUBBER art. 5813829
По запросу
6
GAS SHOCK, 285 MM art. 7044799
По запросу
7
END BALL art. 7082301
По запросу
8
TORX SCREW, #14 X 3/4 art. 7519045
По запросу
9
SCR-SHS-M10X1.5-M12X16 RIE art. 7519355
По запросу
10
SCR-HWH-M8X1.25X20 TAP/R ZPB art. 7519780
По запросу
11
NUT-HH M10X1.5 NYLOC ZOD art. 7547442
По запросу
12
SEAT LATCH PIN art. 5910404
По запросу
13
TORX SCREW, #14 X 3/4 art. 7519045
По запросу
14
DOUBLE SEAT HINGE BRACKET art. 5259065
По запросу
