модель 2021 года
- Модель Ace 150
- Код модели ACE 150 EFI (A21HAB15A2/B2)

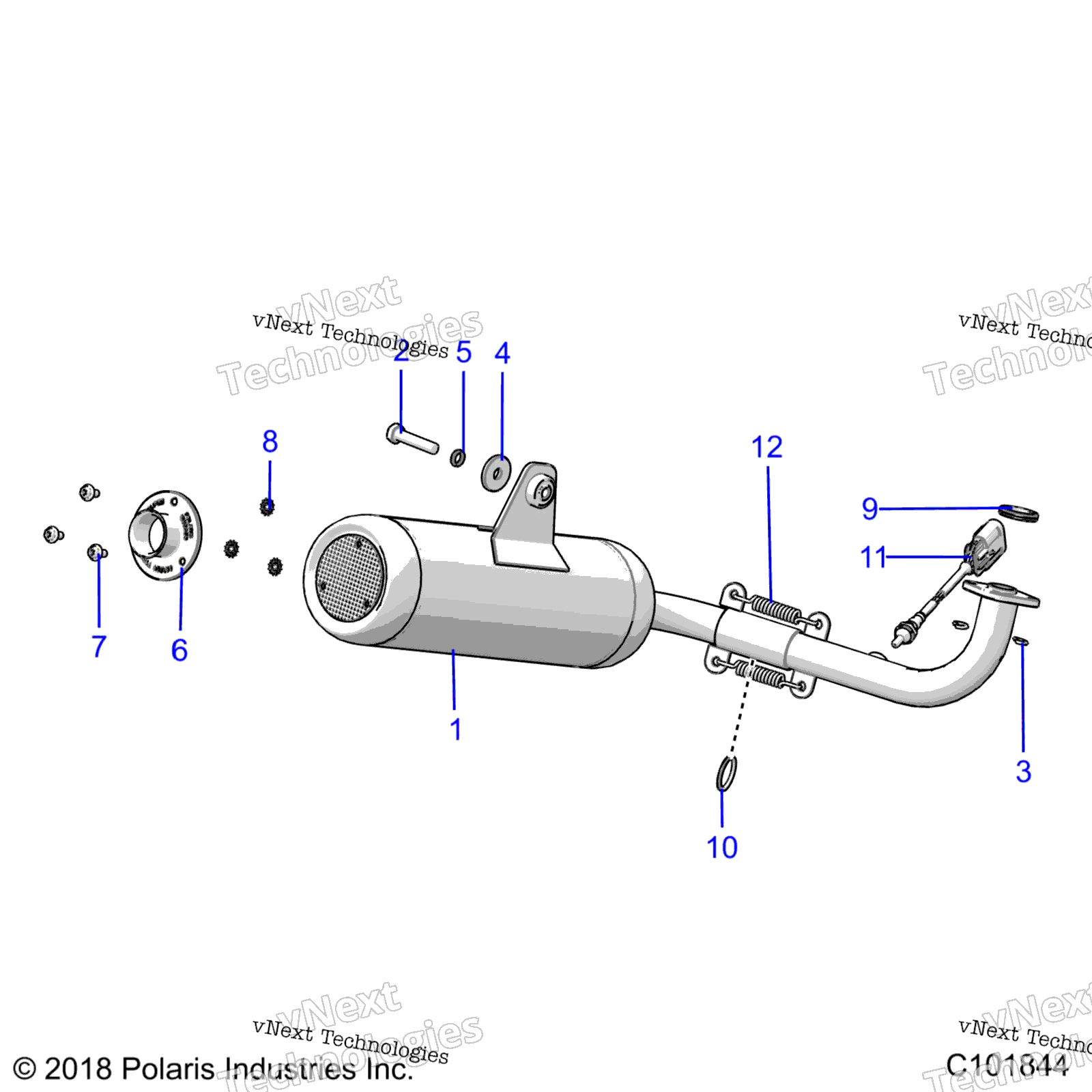

Схема двигателя, выхлопной системы для ACE 150 EFI (A21HAB15A2/B2)
Схема
Детали
Номер
Наименование детали
Цена
1
SILENCER ASSEMBLY (A2)(INCL. 6,7,8 and 10) art. 1263021
По запросу
1
ASM-SILENCER,150,O2 (B2)(INCL. 6,7,8 and 10) art. 1263167
По запросу
2
SCR-M8X1.25X40 HX/CP SS art. 7518258
По запросу
3
WASHER, SPLIT LOCK art. 7552804
По запросу
4
WASHER,RETAINING,8.5X28X3 art. 7555982
По запросу
5
Контршайба Polaris art. 7556111
По запросу
6
WELD-SPARK ARRESTOR,150 art. 1263023
По запросу
7
SCR-HXFLTX-M5X.8X10 8.8ZOD TDF art. 7519068
По запросу
8
WASHER art. 7571602
По запросу
9
EXHAUST SEAL, GASKET art. 3050354
По запросу
10
METAL GASKET, EXHAUST, SLIPJOIN art. 5142182
По запросу
11
Датчик выхлопа Polaris art. 4016021
По запросу
12
SPRING-EXHAUST art. 7045687
По запросу
