модель 2021 года
- Модель Ranger XP 1000
- Код модели RANGER 1000 FULL SIZE (R21TAA99A1/A7/B1/B7)

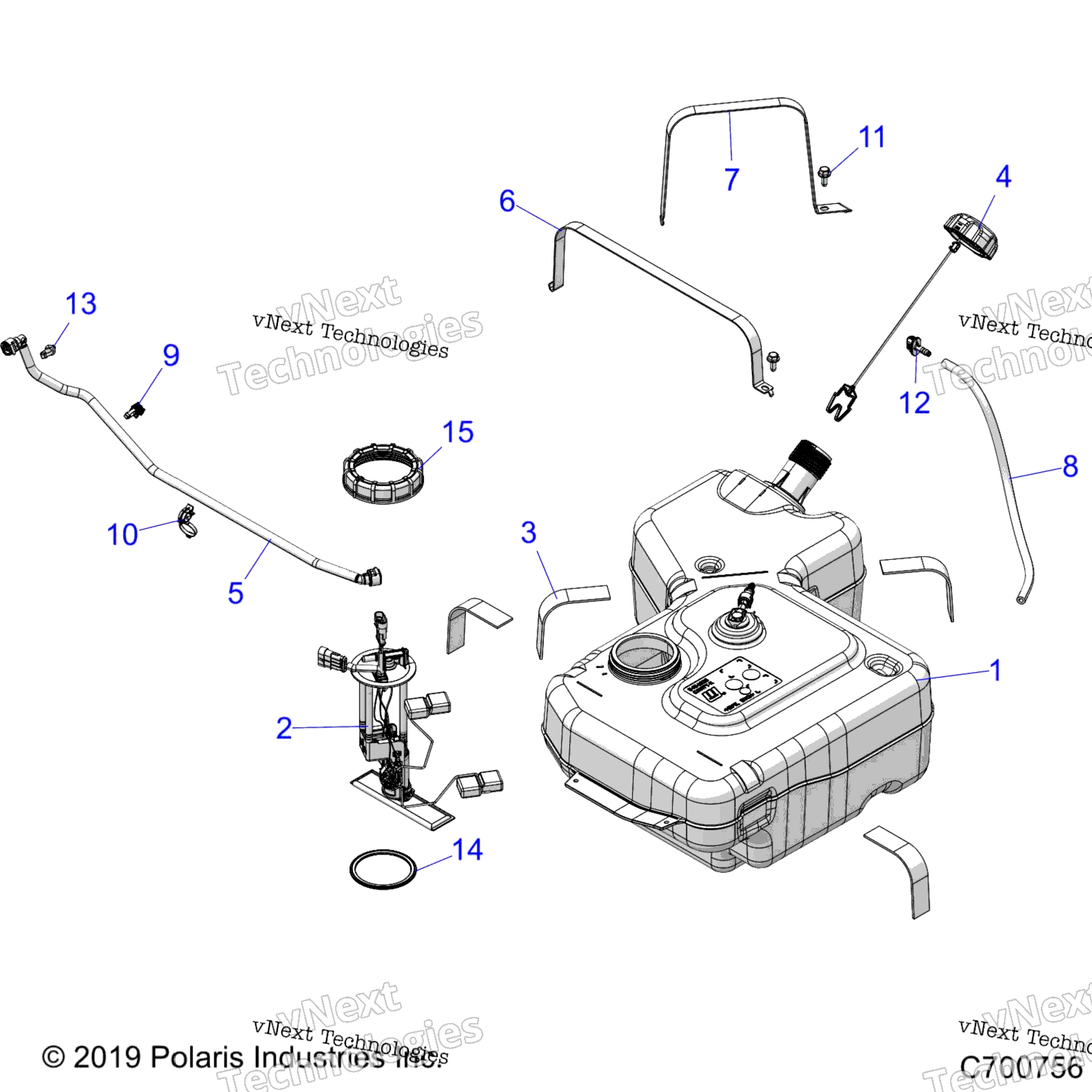

Схема кузова, топливного бака R21taa99a1/A7 для RANGER 1000 FULL SIZE (R21TAA99A1/A7/B1/B7)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK ASSEMBLY [INCL. 2,3] art. 2521943
По запросу
2
FUEL PUMP KIT [INCL. 14,15] art. 2208123
По запросу
3
BATTERY PAD art. 5810290
По запросу
4
CAP-GAS TANK,TETHER art. 2521937
По запросу
5
FUEL LINE ASSEMBLY [INCL. 9] art. 2522096
По запросу
6
BRKT-TANK,STRAP,INSIDE,GALV art. 5268129
По запросу
7
BRKT-TANK,STRAP,OUTSIDE,GALV art. 5268130
По запросу
8
ASM-LINE,TANK TO VENT art. 2522003
По запросу
9
CLIP-EDGE,SIDE W/STRAP art. 7081876
По запросу
10
CLIP-OMEGA,CABLE/10-14MM DIA art. 7082407
По запросу
11
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
12
FITTING-VENT LINE art. 5453465
По запросу
13
ROUTING CLIP art. 7081496
По запросу
14
GASKET-PFA,RIBBED art. 5413451
По запросу
15
MASON JAR NUT art. 5437138
По запросу
