модель 2021 года
- Модель Ranger XP 1000
- Код модели RANGER XP 1000 EPS EU/TR/ZUG (R21RRS99C9/CK/CP/F9/FP/PCW)

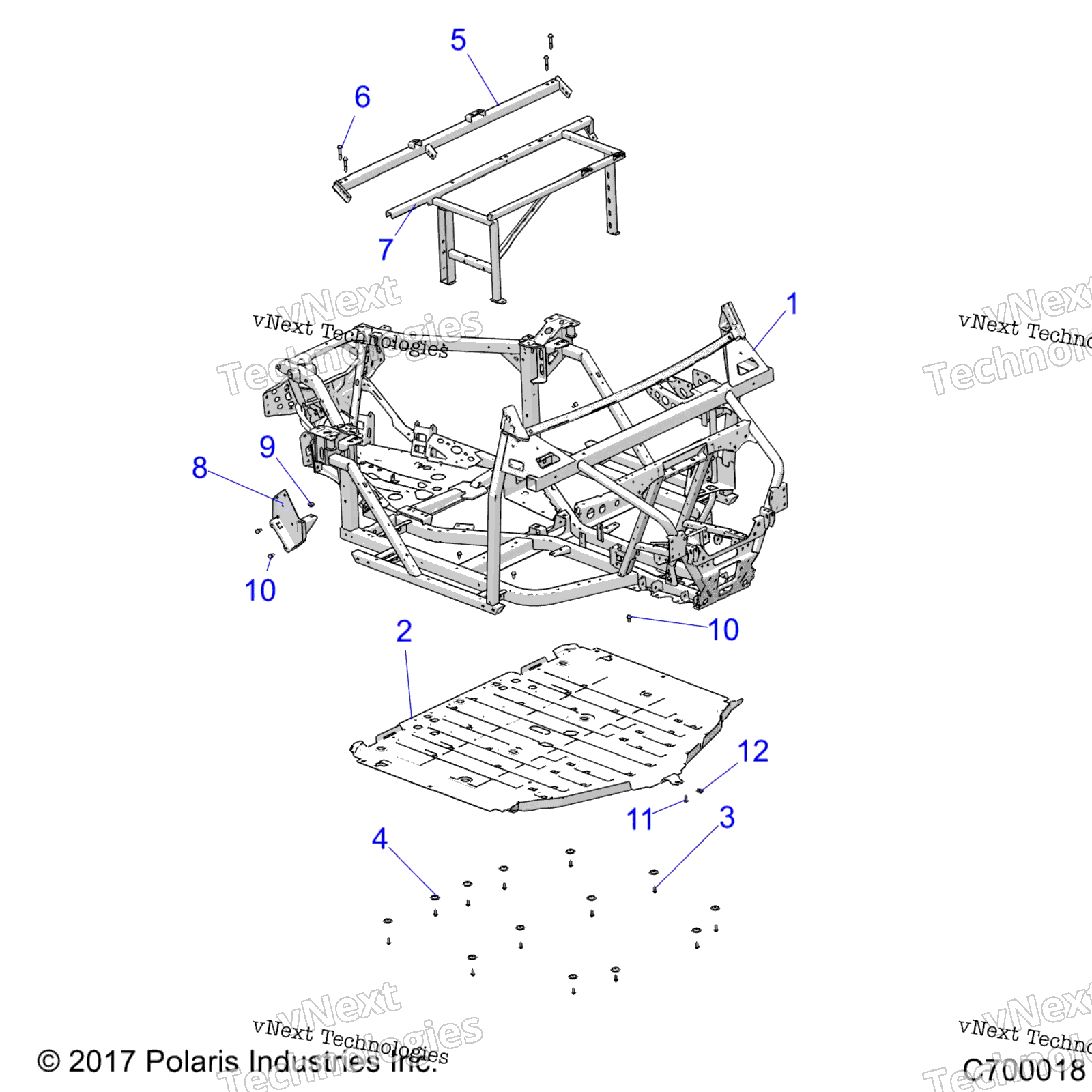

Схема шасси, основной рамы And Skid Plates для RANGER XP 1000 EPS EU/TR/ZUG (R21RRS99C9/CK/CP/F9/FP/PCW)
Схема
Детали
Номер
Наименование детали
Цена
1
WELD-MAIN,FRAME,EU,BLK art. 1026423-458
По запросу
1
WELD-MAIN FRAME,ABS,BLK [PCW] art. 1025252-458
По запросу
2
SKID PLATE, GLOSS BLACK art. 5456158-070
По запросу
3
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
4
SKID PLATE WASHER art. 7556065
По запросу
5
WELD-CROSSBAR,EU, M.BLK art. 1024657-458
По запросу
6
HEX FLANGE SCREW, 8 MM X 1.25 M art. 7520094
По запросу
7
MAIN SEAT BASE WELD art. 1024456-329
По запросу
8
WELD-SEAT SPPRT,MNT,PASS,M.BLK art. 1023100-458
По запросу
9
SEAT BASE GROMMET art. 5413441
По запросу
10
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
11
BOLT art. 7519650
По запросу
12
U-TYPE NUT, M6-1.0 art. 7547674
По запросу
