модель 2022 года
- Модель Ranger Crew XP 1000
- Код модели RANGER CREW XP 1000 PS TX CA (R22RSF99AK)

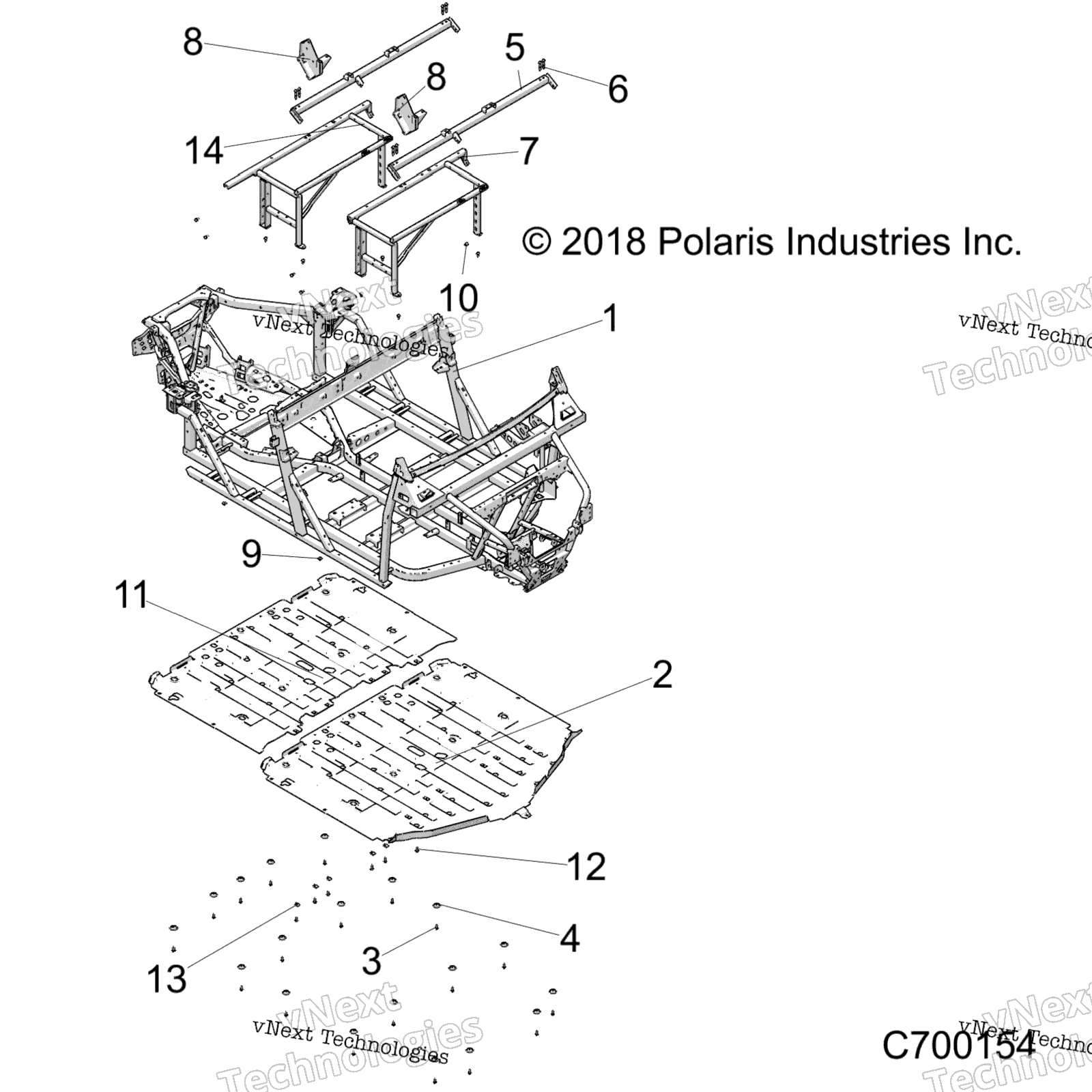

Схема шасси, основной рамы And Skid Plates для RANGER CREW XP 1000 PS TX CA (R22RSF99AK)
Схема
Детали
Номер
Наименование детали
Цена
1
K-FRAME,MAIN,CREW,BLK art. 2209905
По запросу
2
SKID PLATE, GLOSS BLACK art. 5456158-070
По запросу
3
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
4
SKID PLATE WASHER art. 7556065
По запросу
5
WELD-CROSSBAR,ECOAT art. 1023943-329
По запросу
6
HEX FLANGE SCREW, 8 MM X 1.25 M art. 7520094
По запросу
7
SEAT BASE WLED, BLACK art. 1024457-329
По запросу
8
WELD-SEAT SPPRT,MNT,PASS,M.BLK art. 1023100-458
По запросу
9
SEAT BASE GROMMET art. 5413441
По запросу
10
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
11
SKID PLATE, REAR, GLOSS BLACK art. 5456137-070
По запросу
12
BOLT art. 7519650
По запросу
13
U-TYPE NUT, M6-1.0 art. 7547674
По запросу
14
MAIN SEAT BASE WELD art. 1024456-329
По запросу
