модель 2022 года
- Модель Ranger XP 1000
- Код модели RANGER 1000 FULL SIZE EPS EU TRACTOR ZUG (R22TAE99FA/SFA/SCA/SCK)

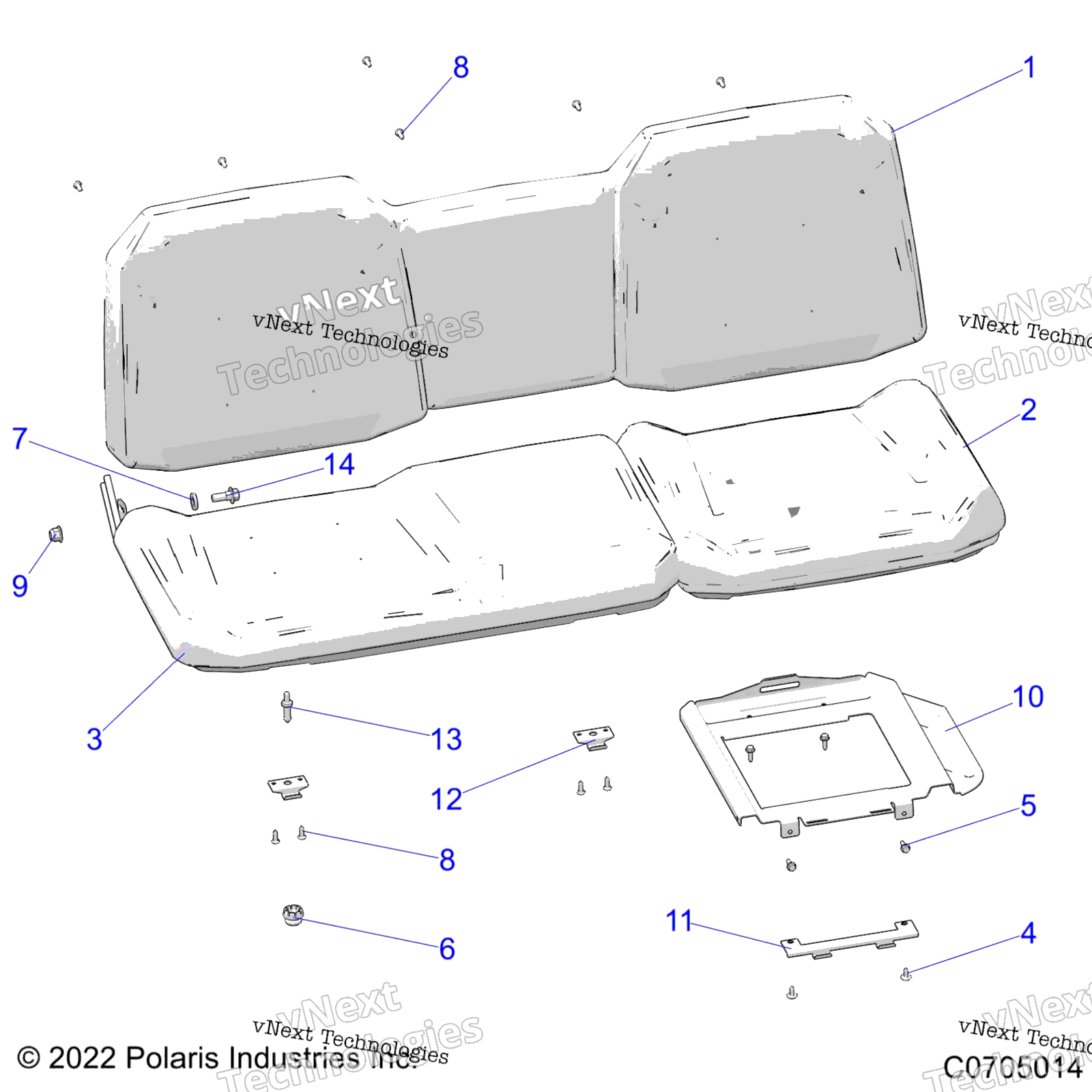

Схема кузова, сиденья Asm. R22tae99fa/Sfa для RANGER 1000 FULL SIZE EPS EU TRACTOR ZUG (R22TAE99FA/SFA/SCA/SCK)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-SEAT,RGR,BACK,BLK art. 2689771
По запросу
2
ASM-SEAT,BTM,40,VINYL,BLK art. 2689791
По запросу
3
SEAT ASSEMBLY, BOTTOM, GLOSS BL art. 2687901-070
По запросу
4
SCR-M6X1X16 TR/TX-M art. 7518936
По запросу
5
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
6
GROMMET art. 5439179
По запросу
7
SEATBELT WASHER, RUBBER art. 5813829
По запросу
8
TORX SCREW, #14 X 3/4 art. 7519045
По запросу
9
HEX FLANGE NUT, 12 MM X 1.75 MM art. 7547441
По запросу
10
FIXED SEAT SUPPORT BRACKET, MAT art. 5265945-458
По запросу
11
SEAT PIVOT BRACKET, FIXED MATTE art. 5265946-458
По запросу
12
BRKT-SEAT HINGE,LONG art. 5274712
По запросу
13
SEAT LATCH PIN art. 5910404
По запросу
14
HEX FLANGE SCREW 12MM X 1.75MM art. 7519770
По запросу
