модель 2022 года
- Модель Ranger XP 1000
- Код модели RANGER XP 1000 BIG GAME EVAP (R22RRJ99A9/B9)

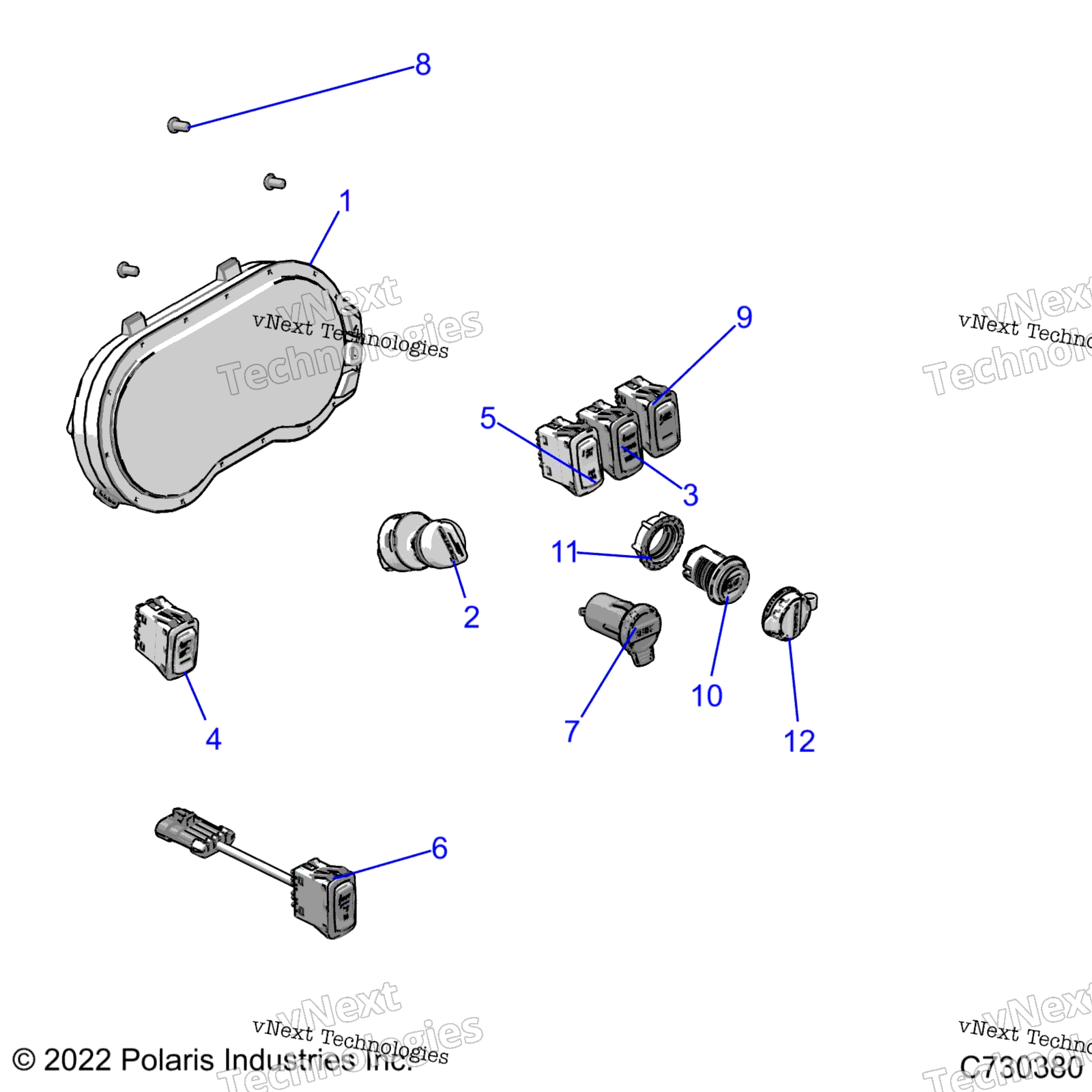

Схема electrical, панель Instruments для RANGER XP 1000 BIG GAME EVAP (R22RRJ99A9/B9)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-C4,RZR,RGR,GNRL,256K,NAS art. 3286943
По запросу
2
KEY SWITCH art. 4016135
По запросу
3
SWITCH-DRIVE MODE art. 4080274-07
По запросу
4
SWITCH-HEADLIGHT art. 4080274-01
По запросу
5
SWITCH-AWD art. 4080274-08
По запросу
6
SWITCH-WINCH art. 4080274-03
По запросу
7
RECEPTACLE-POD MNT,12 VOLT art. 4080487
По запросу
8
SCR-TORX BTNHD,M6X12 art. 7518330
По запросу
9
SWITCH-ADC,SEALED art. 4080274-12
По запросу
10
ASM-CHARGE PORT,BASE [INCL. PLUG, NUT AND CAP] art. 2415295
По запросу
11
ASM-CHARGE PORT,BASE art. 2415295
По запросу
12
CAP-CHARGE PORT art. 5417215
По запросу
