модель 2022 года
- Модель Ranger XP 1000
- Код модели RANGER XP 1000 EPS EU/TR/ZUG (R22RRS99C9/CK/CM/F9/FM/EF9/EFM/PCG)

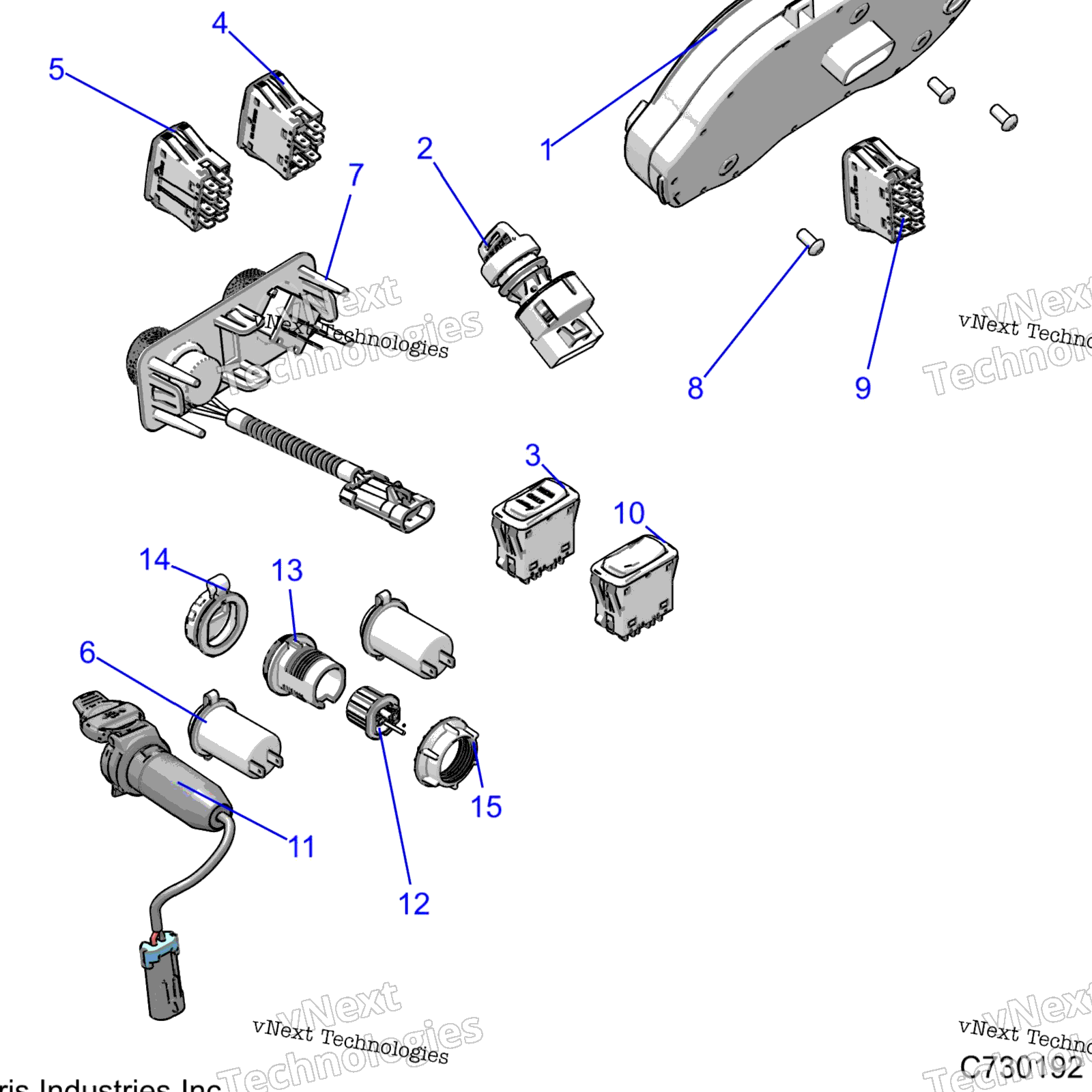

Схема electrical, панель Instruments для RANGER XP 1000 EPS EU/TR/ZUG (R22RRS99C9/CK/CM/F9/FM/EF9/EFM/PCG)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-CLUSTER,C4,ABS,TR [FRM 9/27/2021] art. 3286904
По запросу
1
ASM-CLUSTER,C4,ABS,TR [TO 9/27/2021] art. 3280921
По запросу
2
SWITCH-KEY,4 POS,ATV,SEALED [FROM 05/01/2023] art. 4080690
По запросу
2
SWITCH-KEY,4 POS,ATV,SEALED [TO 05/01/2023] art. 4017187
По запросу
3
SWITCH-DRIVE MODE [EF9][EFM] art. 4080274-07
По запросу
4
AWD SWITCH art. 4018371
По запросу
5
SWITCH-ADC2 [EF9][EFM][SC9][SCK][SCM][SF9][SFM] art. 4080274-13
По запросу
6
RECEPTACLE-POD MNT,12 VOLT art. 4080487
По запросу
7
SWITCH-PANEL,HEATER,ZS [SCK] art. 2416455
По запросу
8
SCR-TORX BTNHD,M6X12 art. 7518330
По запросу
9
SWITCH-HAZARD,IP67 FRONT art. 4080274-16
По запросу
10
SWITCH-FOG LIGHT REAR [SFM][SF9] art. 4080274-17
По запросу
11
HARNESS,USB art. 2416418
По запросу
12
ASM-CHARGE PORT,BASE [INCL. 13-15] art. 2415295
По запросу
13
ASM-CHARGE PORT,BASE art. 2415295
По запросу
14
CAP-CHARGE PORT art. 5417215
По запросу
15
ASM-CHARGE PORT,BASE art. 2415295
По запросу
