модель 2022 года
- Модель Ranger XP 1000
- Код модели RANGER XP 1000 HIGH LIFTER (R22RRM99AG)

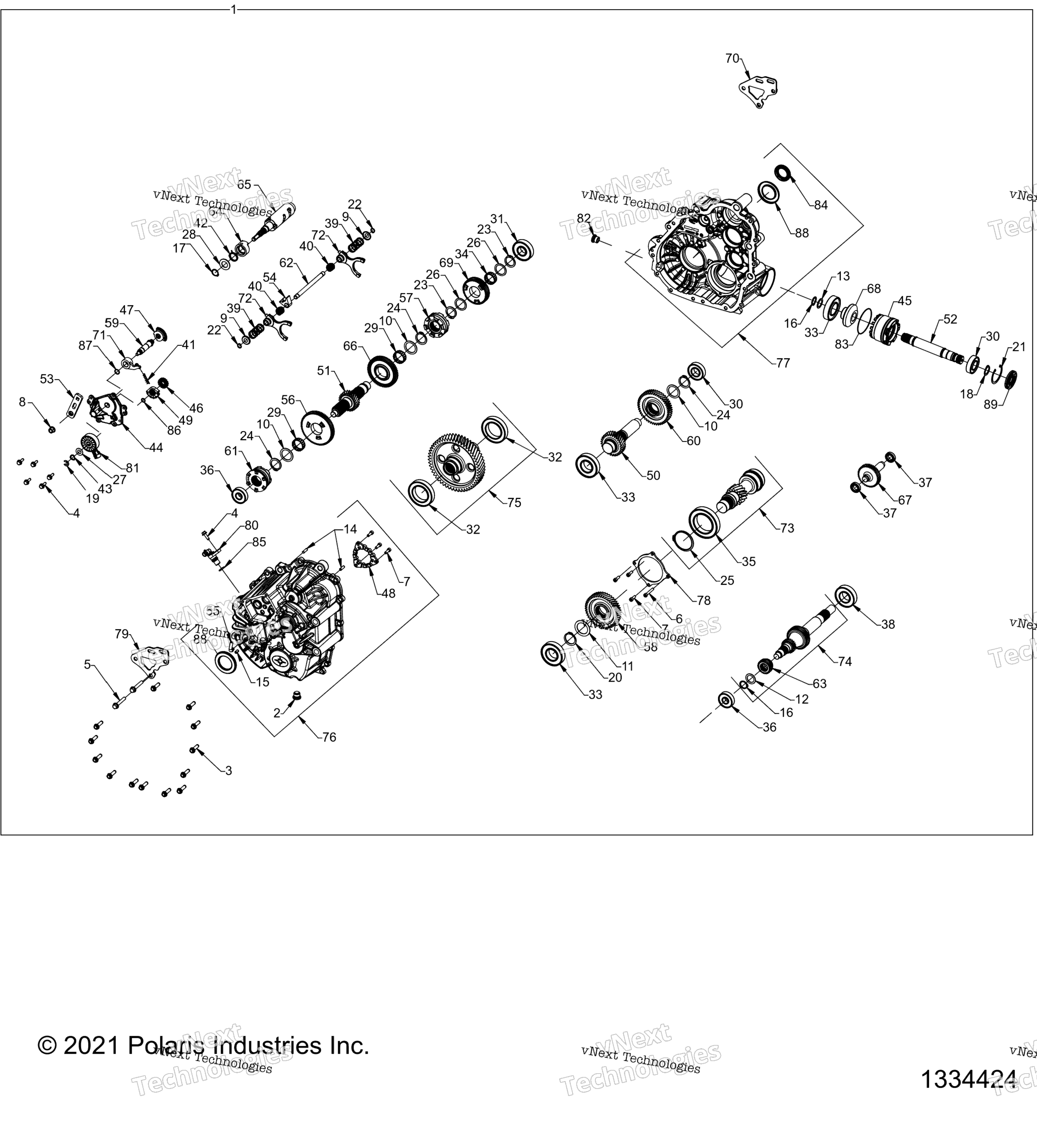

Схема трансмиссии, внутренностей главного редуктора для RANGER XP 1000 HIGH LIFTER (R22RRM99AG)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-GEARCASE,MUD [INCL. ALL] art. 1334424
По запросу
2
SOCKET HEAD W/ MAG PLUG 18 MM X art. 3234756
По запросу
3
HEX HEAD FLANGE SCREW 8MMX1.25M art. 3234898
По запросу
4
SCREW art. 3235206
По запросу
5
SCREW art. 3235207
По запросу
6
SCREW, 6 MM X 1.0 MM 40 MM art. 3235208
По запросу
7
SOCKET HEAD SCREW, 6 MM X 1 MM art. 3235332
По запросу
8
HEXFLANGE NUT, NYLON, 8 MM X 1. art. 3235210
По запросу
9
Шайба Polaris art. 3234091
По запросу
10
WASHER art. 3235211
По запросу
11
WASHER art. 3235212
По запросу
12
WASHER 22.7 X 32 X 1.5 art. 3235991
По запросу
13
WASHER 22.5 X 30 X 1.5 art. 3236410
По запросу
14
PIN, DOWEL, 6 X 20 art. 3234330
По запросу
15
SPRING-SLOTTED PIN,6MM art. 7043746
По запросу
16
Стопорное кольцо КПП Polaris art. 7710434
По запросу
17
RETAINING RING art. 3233045
По запросу
18
SNAP RING art. 3233106
По запросу
19
RETAINING RING art. 3233834
По запросу
20
RETAINING RING art. 3233364
По запросу
21
RING,RETAININGBASICINTRNL2.047 art. 3234269
По запросу
22
Стопорное кольцо Polaris art. 3234090
По запросу
23
Стопорное кольцо Polaris art. 3234205
По запросу
24
Стопорное кольцо КПП Polaris art. 3235214
По запросу
25
RETAINING RING art. 3235216
По запросу
26
Шайба КПП Polaris art. 3233378
По запросу
27
THRUST WASHER, .446 X .88 X .02 art. 3234642
По запросу
28
SPACER, 19.4 X 34.0 X 2 art. 3235883
По запросу
29
Подшипник КПП игольчатый Polaris art. 3233014
от 5 775 ₽
30
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 2 шт.
31
Подшипник КПП Polaris art. 3233020
По запросу
32
Подшипник Polaris art. 3233268
от 18 820 ₽
Аналог
Ремкомплект заднего редуктора All Balls для Polaris
art. 25-2080
8 010 ₽
Требуется 2 шт.
Подписаться
Аналог
18 820 ₽
Требуется 2 шт.
33
Подшипник Polaris art. 3234065
от 6 426 ₽
Аналог
18 820 ₽
Требуется 3 шт.
34
Подшипник КПП игольчатый Polaris art. 3233384
По запросу
35
Подшипник Polaris art. 3235218
от 7 907 ₽
36
Подшипник КПП Polaris art. 3234652
По запросу
37
Подшипник КПП Polaris art. 3235807
от 5 208 ₽
38
BALL BEARING art. 3236118
По запросу
39
Пружина КПП Polaris art. 3234078
По запросу
40
COMPRESSION SPRING art. 3234089
По запросу
41
Пружинка КПП Polaris art. 3234578
По запросу
42
SPRING TORSION art. 3235885
По запросу
43
SPRING WASHER art. 3235327
По запросу
44
COVER-SECTOR GEARS,MACH art. 3235809
По запросу
45
SNORKLE TUBE, MACHINED art. 3236120
По запросу
46
Шестерня переключения КПП Polaris art. 3233839
По запросу
47
Шестерня переключения передач Polaris art. 3233832
По запросу
48
PARK PLATE art. 3235456
По запросу
49
DETENT STAR art. 3235982
По запросу
50
Шестерня КПП 29 зубьев Polaris art. 3235223
от 91 400 ₽
Аналог
Шестерни КПП XRW для Polaris (+10 км/ч ) ( 3235229 + 3235223 )
art. 110051540NA
91 400 ₽
Требуется 1 шт.
51
REVERSE SHAFT 25T art. 3235451
По запросу
52
OUTPUT SHAFT, FRONT art. 3236411
По запросу
53
BELLCRANK, ZEUS art. 3236238
По запросу
54
Муфта КПП Polaris art. 3234073
По запросу
55
TUBE-VENT,90-1/4 HOSE art. 3234230
По запросу
56
Шестерня КПП 67 зубьев Polaris art. 3235232
По запросу
57
Муфта КПП Polaris art. 3235233
По запросу
58
STAGE 3 GEAR, 46 TOOTH art. 3235236
По запросу
59
SHIFT SHAFT art. 3235238
По запросу
60
GEAR, 48 TOOTH art. 3235450
По запросу
61
Собачка переключения Polaris art. 3235457
По запросу
62
Вал КПП Polaris art. 3235542
По запросу
63
GEAR, LOW, 25 TOOTH art. 3236132
По запросу
64
PARK CAM art. 3235983
По запросу
65
SHIFT DRUM, MACHINED art. 3235984
По запросу
66
REVERSE GEAR, 56 TOOTH art. 3235985
По запросу
67
IDLER GEAR, 39T art. 3235986
По запросу
68
SNORKEL GEAR, 13 TOOTH art. 3236412
По запросу
69
GEAR-52T(355200) art. 3236435
По запросу
70
MOUNT BRACKET WELD, REAR art. 3236342
По запросу
71
ROLLER PAWL art. 3235452
По запросу
72
Вилка КПП Polaris art. 3235920
По запросу
73
PINION SHAFT, 11 TOOTH art. 3236140
По запросу
74
SHAFT,INPUT 43T/22T/25T art. 3236691
По запросу
75
ASM-REAR OUTPUT art. 3236630
По запросу
76
SUBASSEMBLY,RH,GEARCASE art. 3236693
По запросу
77
SUBASSEMBLY,LH CASE art. 3236715
По запросу
78
CENTER DRIVE BEARING COVER art. 3235241
По запросу
79
MOUNT BRACKET, REAR art. 3236343
По запросу
80
TRANSMISSION SPEED SENSOR art. 4013908
от 2 000 ₽
81
Датчик КПП Polaris art. 7662299
По запросу
82
Пробка заливная Polaris art. 3234755
По запросу
83
O-RING, 2.989 X .070 art. 3236136
По запросу
84
VITRON TRIPLE LIP SEAL, 32 X 49 art. 3236141
По запросу
85
Кольцо уплотнительное Polaris art. 3234302
от 1 187 ₽
86
O-RING art. 3233836
По запросу
87
O-RING art. 3233828
По запросу
88
Сальник редуктора боковой Polaris art. 3235052
от 3 728 ₽
Аналог
Ремкомплект заднего редуктора All Balls для Polaris
art. 25-2080
8 010 ₽
Требуется 2 шт.
Подписаться
89
SEAL, TRIPLE LIP, 25 X 55 X 8 art. 3236135
По запросу
