модель 2023 года
- Модель Ranger XP 1000
- Код модели RANGER 1000 EPS (R23TAE99A1/A9/B1/B9)

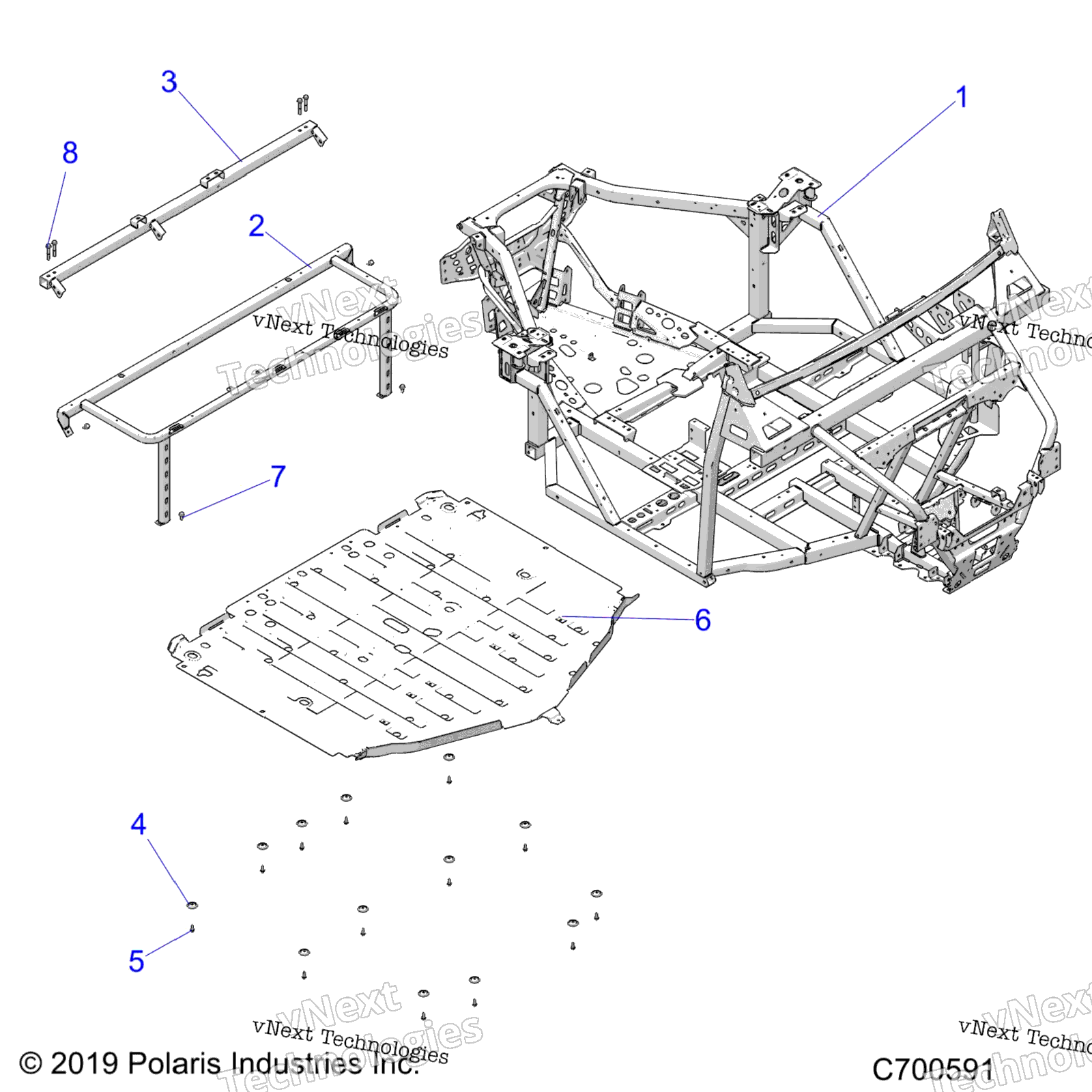

Схема шасси, основной рамы для RANGER 1000 EPS (R23TAE99A1/A9/B1/B9)
Схема
Детали
Номер
Наименование детали
Цена
1
K-FRAME,MAIN,BLK [INCLUDES WARNING DECAL] art. 2209899
По запросу
2
WELD-SEAT BASE,MAIN,ECOAT art. 1023944-329
По запросу
3
WELD-CROSSBAR,ECOAT art. 1023943-329
По запросу
4
SKID PLATE WASHER art. 7556065
По запросу
5
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
6
SKID PLATE, GLOSS BLACK art. 5456158-070
По запросу
7
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
8
HEX FLANGE SCREW, 8 MM X 1.25 M art. 7520094
По запросу
