модель 2023 года
- Модель Ranger XP 1000
- Код модели RANGER XP 1000 NSTR ULTIMATE TRAIL BOSS (R23RRV99AC)

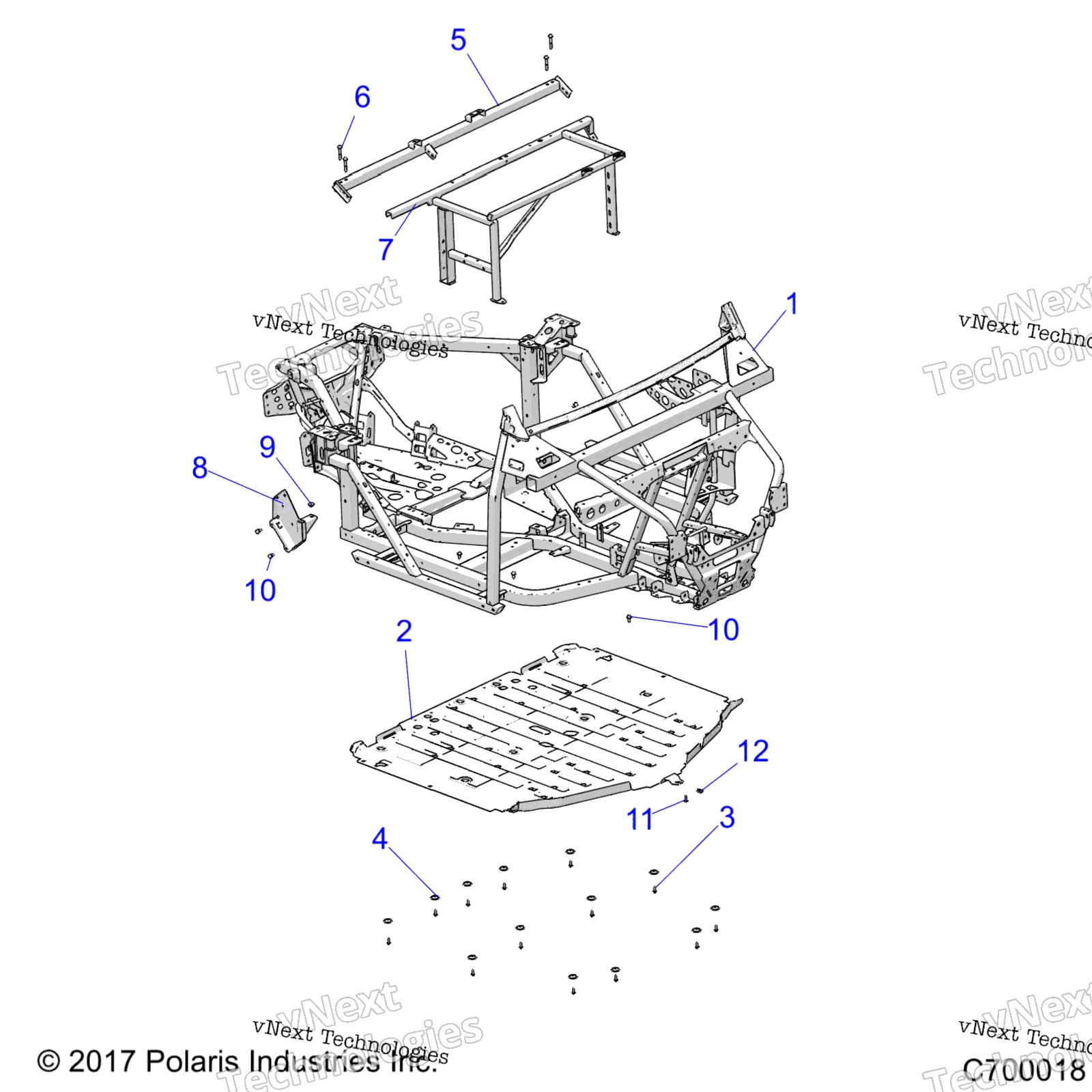

Схема шасси, основной рамы And Skid Plates для RANGER XP 1000 NSTR ULTIMATE TRAIL BOSS (R23RRV99AC)
Схема
Детали
Номер
Наименование детали
Цена
1
K-FRAME,MAIN,BLK [INCL. DECALS] art. 2209904
По запросу
2
SKID PLATE, GLOSS BLACK art. 5456158-070
По запросу
3
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
4
SKID PLATE WASHER art. 7556065
По запросу
5
WELD-CROSSBAR,ECOAT art. 1023943-329
По запросу
6
HEX FLANGE SCREW, 8 MM X 1.25 M art. 7520094
По запросу
7
MAIN SEAT BASE WELD art. 1024456-329
По запросу
8
WELD-SEAT SPPRT,MNT,PASS,M.BLK art. 1023100-458
По запросу
9
SEAT BASE GROMMET art. 5413441
По запросу
10
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
11
BOLT art. 7519650
По запросу
12
U-TYPE NUT, M6-1.0 art. 7547674
По запросу
