модель 2024 года
- Модель Ranger XD 1500
- Код модели RANGER XD 1500 PREMIUM (R24XAE1RAH/BH)

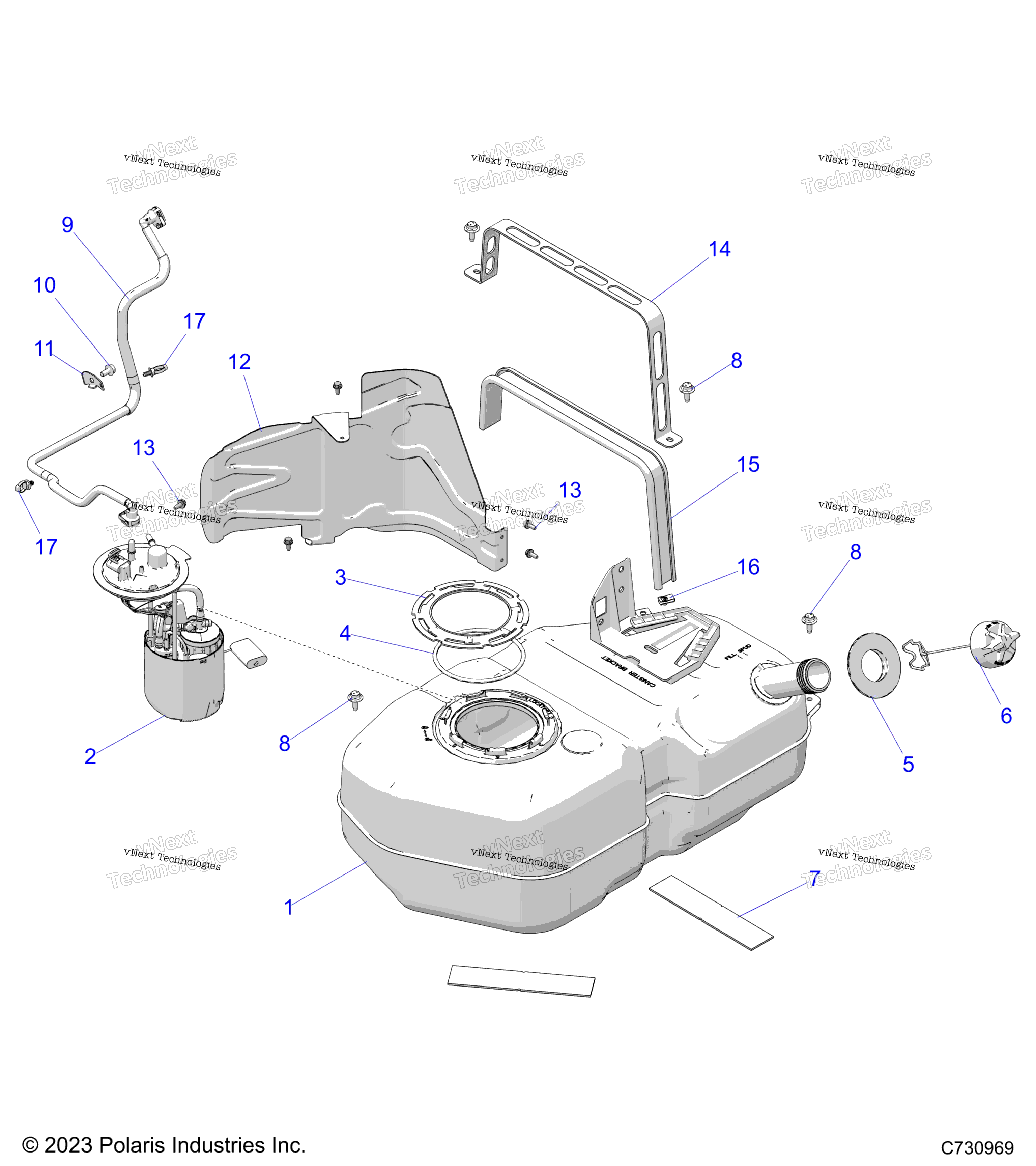

Схема топливный System, топливный бак Asm для RANGER XD 1500 PREMIUM (R24XAE1RAH/BH)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-FUEL TANK [INCLUDES 2,3,4] art. 2522404
По запросу
2
K-FUEL PUMP,RANGER art. 2211495
По запросу
3
RING-LOCK,FUEL PUMP art. 5272603
По запросу
4
O-RING,FUEL PUMP art. 5417910
По запросу
5
GROMMET-SUPPORT,FILL NECK art. 5418467
По запросу
6
CAP-GAS TANK,TETHER,12 art. 2522316
По запросу
7
PAD-TANK,MOUNT art. 5814781
По запросу
8
SCR-HH-M8X1.25X25 8.8 ZTB SEMS art. 7527908
По запросу
9
ASM-FUEL LINE art. 2522408
По запросу
10
SCR-HXFL-M8X1.25X16 10.9 ZFB art. 7521332-16
По запросу
11
BRKT-SUPPLY LINE art. 5274231
По запросу
12
SHIELD-HEAT,FUEL TANK art. 5271971
По запросу
13
BOLT-M6X1.0X15,HXFLG,TAP/R-OD art. 7518513
По запросу
14
BRKT-STRAP,FUEL TANK,BLK art. 5271120-329
По запросу
15
PAD-STRAP,RUBBER art. 5526348
По запросу
16
U-CLIP SPEED NUT art. 7081305
По запросу
17
ROUTING CLIP art. 7081496
По запросу
