модель 2024 года
- Модель Ranger XP 1000
- Код модели RANGER 1000 XP CREW NSTR ULTIMATE TRAIL BOSS (R24RSV99AC)

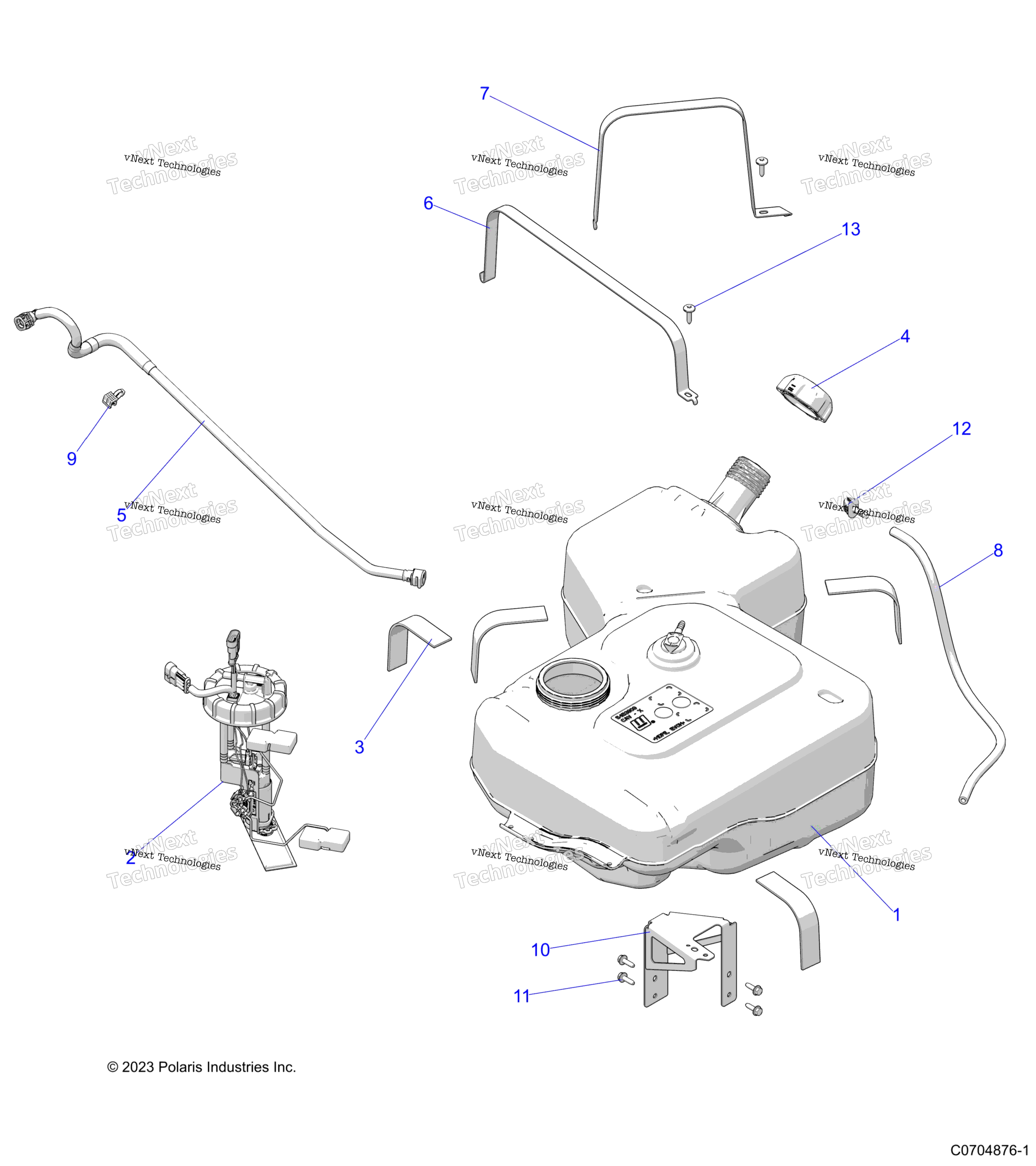

Схема топливный System, бака для RANGER 1000 XP CREW NSTR ULTIMATE TRAIL BOSS (R24RSV99AC)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-FUEL TANK [INCLS. PUMP,GASKET & NUT] art. 2522714
По запросу
2
K-FUEL PUMP,RANGER art. 2211908
По запросу
2
GASKET-PFA,RIBBED art. 5413451
По запросу
2
MASON JAR NUT art. 5437138
По запросу
3
BATTERY PAD art. 5810290
По запросу
4
CAP-GAS TANK,TETHER art. 2521937
По запросу
5
ASM-FUEL LINE art. 2522564
По запросу
6
BRKT-TANK,STRAP,INSIDE,GALV art. 5258203
По запросу
7
BRKT-TANK,STRAP,OUTSIDE,GALV art. 5258204
По запросу
8
FUEL LINE-54 CENTIMETRS [NON-EVAP] art. 8450040-54
По запросу
9
CLIP-EDGE,SIDE W/STRAP art. 7081876
По запросу
10
BRKT-FUEL TANK,SUPPORT,BLK art. 5269953-329
По запросу
11
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
12
FITTING-VENT LINE art. 5453465
По запросу
13
BOLT art. 7519650
По запросу
