модель 2024 года
- Модель RZR S 1000
- Код модели RZR TRAIL S 1000 (Z24ASK99A5/B5)

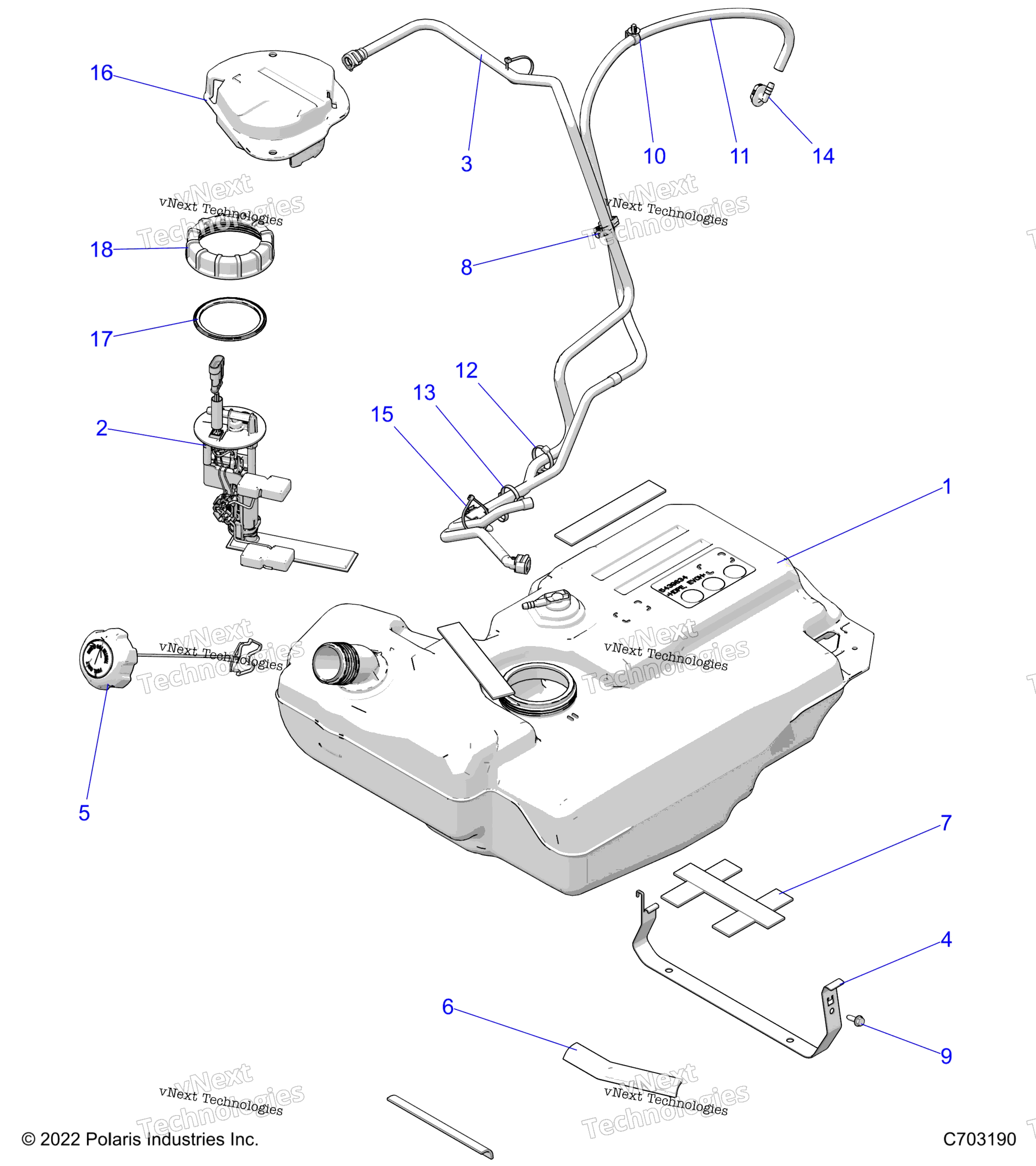

Схема топливный System, бака для RZR TRAIL S 1000 (Z24ASK99A5/B5)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-FUEL TANK [INCL. 2,17,18] art. 2637310
По запросу
2
FUEL PUMP KIT art. 2208121
По запросу
3
FUEL LINE ASSEMBLY art. 2521839
По запросу
4
FUEL TANK STRAP, BLACK art. 5259555-329
По запросу
5
CAP-GAS TANK,TETHER,8.5 art. 2521942
По запросу
6
BATTERY PAD art. 5810290
По запросу
7
PAD-TANK STRAP art. 5814326
По запросу
8
CLIP-HARNESS 3-13MM INTERLCK art. 7081871
По запросу
9
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
10
CLIP,ROUTING,.472 B.D.,HINGED art. 7670116
По запросу
11
ASM-VENT LINE,135CM art. 2521907
По запросу
12
ROUTING CLIP art. 7081496
По запросу
13
CLIP FIR-TREE,DOUBLE LOOP art. 7082836
По запросу
14
FITTING-VENT LINE,90 art. 5453464
По запросу
15
TIE CABLE, 14 IN art. 7080761
По запросу
16
TANK ACCESS PANEL, GLOSS BLACK art. 5455061-070
По запросу
17
GASKET-PFA,RIBBED art. 5413451
По запросу
18
MASON JAR NUT art. 5437138
По запросу
