модель 2005 года
- Модель Rhino 660
- Код модели RHINO HUNTER (YXR660FAHT)

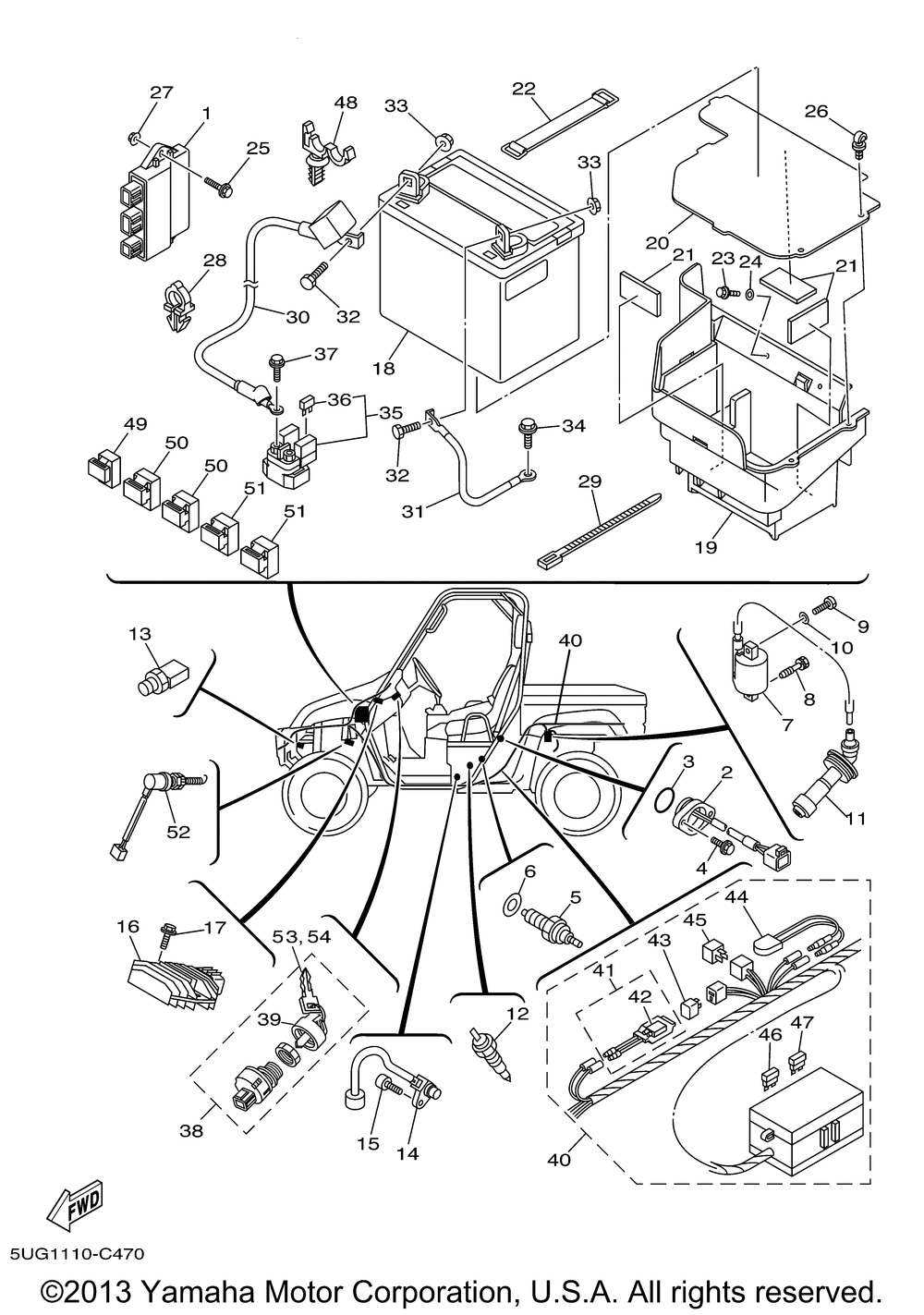

Схема электрооборудования 1 для RHINO HUNTER (YXR660FAHT)
Схема
Детали
Номер
Наименование детали
Цена
1
Электронный блок управления двигателем ( мозги) Yamaha art. 5UG-85540-10-00
По запросу
2
Датчик передачи Yamaha art. 5KM-82540-01-00
По запросу
3
Кольцо уплотнительное Yamaha art. 93210-29196-00
По запросу
4
Болт с шайбой art. 90119-06242-00
По запросу
5
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
6
Прокладка art. 90430-10148-00
По запросу
7
Катушка зажигания Yamaha art. 5FU-82310-02-00
По запросу
8
Болт art. 90109-06723-00
По запросу
9
Болт art. 97017-06020-00
По запросу
10
Шайба Yamaha art. 92907-06600-00
от 221 ₽
11
Свечной колпачок Yamaha art. 3YF-82370-00-00
По запросу
12
Датчик температуры Yamaha art. 4BA-82560-00-00
от 9 900 ₽
12
Датчик температуры Yamaha art. 5KM-82560-00-00
По запросу
13
Датчик температуры Yamaha art. 5GM-82560-00-00
от 5 355 ₽
14
Датчик скорости Yamaha art. 5UG-83755-03-00
от 11 372 ₽
15
Болт Yamaha art. 91317-06016-00
По запросу
16
Реле регулятор Yamaha art. 5BN-81960-00-00
от 1 980 ₽
17
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
18
АКБ 35 А.ч (+ -) 197x130x184 Yamaha art. 11U-1LD00-00-00
По запросу
19
BOX, BATTERY 1(replaces 5UG-H212B-01-00) This item has been discontinued and may not be available. Contact us for more information. art. 5UG-H212B-02-00
По запросу
20
COVER,BATTERY art. 5UG-H2129-10-00
По запросу
21
DAMPER, SIDE COVER art. 4XE-F4145-00-00
По запросу
22
BAND,BATTERY(replaces 3L8-82131-01-00) art. 22F-82131-00-00
По запросу
23
Болт с фланцем art. 95817-08016-00
По запросу
24
WASHER,PLATE art. 90201-086A3-00
По запросу
25
BOLT,FLANGE(replaces 9581P-06025-00) art. 95822-06025-00
По запросу
26
RIVET art. 5UG-F171S-00-00
По запросу
27
NUT, W/WASHER art. 95707-06600-00
По запросу
28
CLAMP(replaces 90464-10833-00) art. 90464-12830-00
По запросу
29
CLAMP art. 90464-31827-00
По запросу
30
WIRE,PLUS LEAD(replaces 5UG-H2115-00-00) This item has been discontinued and may not be available. Contact us for more information. art. 5UG-H2115-10-00
По запросу
31
WIRE,MINUS LEAD(replaces 5UG-H2116-00-00) This item has been discontinued and may not be available. Contact us for more information. art. 5UG-H2116-10-00
По запросу
32
Болт art. 97017-06020-00
По запросу
33
NUT,FLANGE (4MV) art. 95707-06500-00
По запросу
34
BOLT, FLANGE(replaces 95827-06014-00) art. 95817-06014-00
По запросу
35
Реле стартера Yamaha art. 4SV-81940-12-00
от 990 ₽
36
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
37
Болт с фланцем art. 95027-06008-00
По запросу
38
Замок зажигания Yamaha art. 5UG-H2510-00-00
По запросу
39
CAP, KEY art. 5UG-H2579-00-00
По запросу
40
WIRE HARNESS ASSYThis item has been discontinued and may not be available. Contact us for more information. art. 5UG-82590-10-00
По запросу
41
CIRCUIT BREAKER ASSY art. 5ND-82180-00-00
По запросу
42
THERMO SWITCH ASSY art. 5ND-82560-00-00
По запросу
43
Диод электрический art. 3WP-81980-00-00
По запросу
44
THERMO SWITCH ASSY art. 5FU-82560-10-00
По запросу
45
DIODE ASSY art. 3XV-81980-00-00
По запросу
46
Предохранитель 15А art. 67F-82151-50-00
По запросу
47
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
48
CLAMP art. 90464-12830-00
По запросу
49
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
50
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
51
RELAY ASSY art. 1UY-81950-92-00
По запросу
52
STOP SWITCH ASSY art. 4KB-82530-10-00
По запросу
53
KEY BLANK (A) 5000-5 art. 5UG-H2511-09-00
По запросу
54
KEY BLANK (B) 5150 - art. 5UG-H2511-19-00
По запросу
