модель 2006 года
- Модель Rhino 450
- Код модели RHINO 450 4WD (YXR45FAVGR)

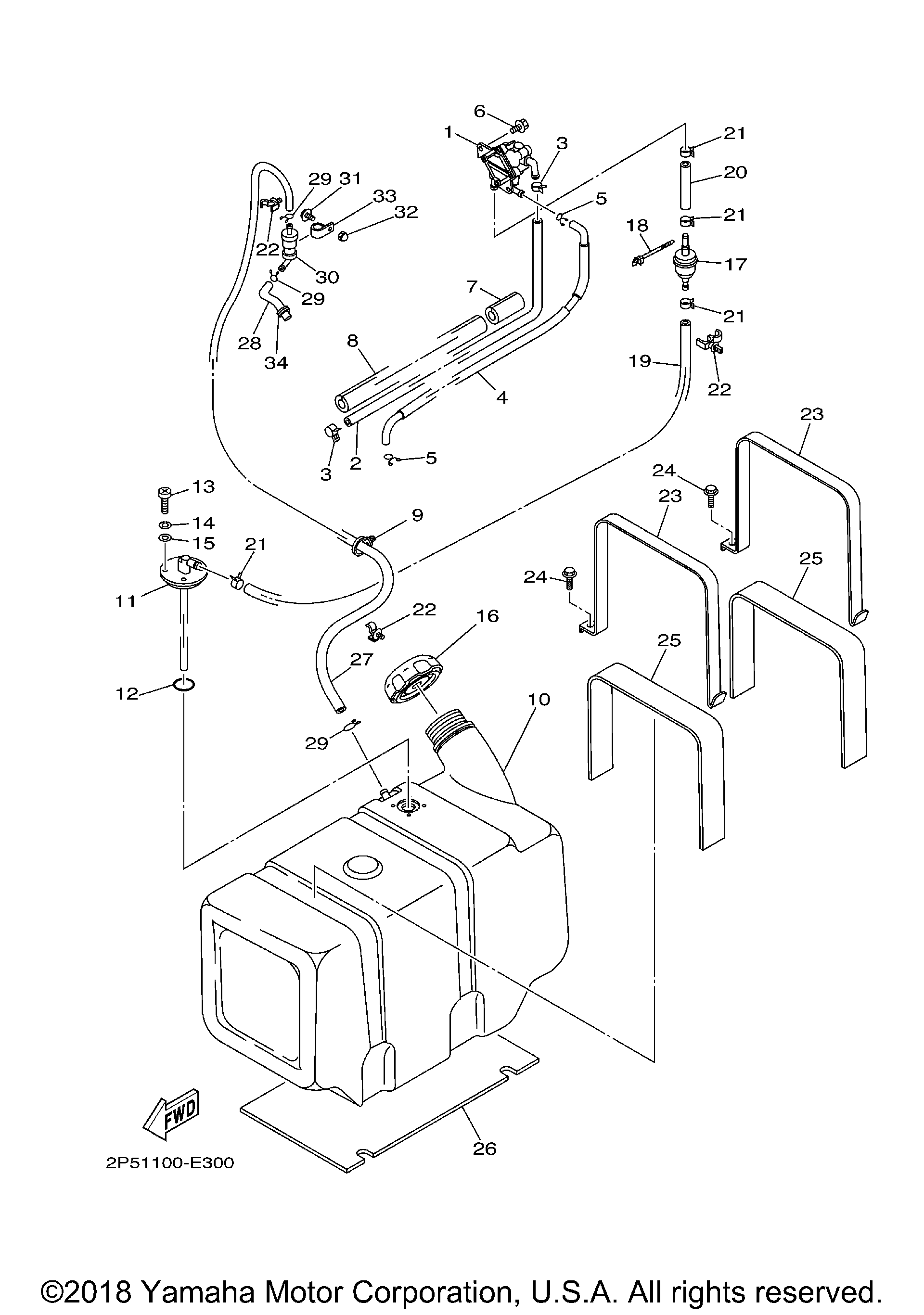

Схема топливного бака для RHINO 450 4WD (YXR45FAVGR)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL PUMP ASSY(replaces 5UG-13910-00-00) art. 5UG-13910-01-00
от 1 620 ₽
2
PIPE, FUEL(replaces 2P5-E4295-00-00) This item has been discontinued and may not be available. Contact us for more information. art. 2P5-E4295-10-00
По запросу
3
CLIP(replaces 90467-12053-00) art. 90467-11044-00
По запросу
4
HOSE, AIRThis item has been discontinued and may not be available. Contact us for more information. art. 2P5-E3895-00-00
По запросу
5
CLIP(replaces 90467-10008-00) art. 90467-100A1-00
По запросу
6
Болт Yamaha art. 95022-06016-00
По запросу
7
INSULATOR art. 5UG-14271-00-00
По запросу
8
INSULATOR art. 5UG-14271-50-00
По запросу
9
CLAMP art. 90464-25826-00
По запросу
10
TANK, FUELThis item has been discontinued and may not be available. Contact us for more information. art. 5UG-F4111-01-00
По запросу
11
FUEL PIPE JOINT(replaces JN3-F4300-02-00) art. 2P5-F4300-10-00
По запросу
12
O-RING art. 93210-228C4-00
По запросу
13
SCREW, PAN HEAD art. 98507-05014-00
По запросу
14
WASHER, SPRING art. 92907-05100-00
По запросу
15
WASHER, PLATE art. 92907-05600-00
По запросу
16
Крышка бензобака Yamaha art. 2P5-24610-00-00
По запросу
17
FILTER ASSY art. JN6-F4560-00-00
По запросу
18
CLAMP art. 90464-38800-00
По запросу
19
PIPE, FUEL 1 art. 5UG-F4311-00-00
По запросу
20
PIPE 3This item has been discontinued and may not be available. Contact us for more information. art. 5UG-F4313-00-00
По запросу
21
CLIP(replaces 90467-12053-00) art. 90467-11044-00
По запросу
22
CLAMP art. 90464-12830-00
По запросу
23
STAY, FUEL TANK 1 art. 5UG-F4157-00-00
По запросу
24
BOLT, FLANGE art. 90105-08879-00
По запросу
25
DAMPER, PLATE 1 art. 5UG-F414H-00-00
По запросу
26
DAMPER, PLATE 2 art. 5UG-F414J-00-00
По запросу
27
PIPE 4This item has been discontinued and may not be available. Contact us for more information. art. 5UG-F4314-00-00
По запросу
28
PIPE 2This item has been discontinued and may not be available. Contact us for more information. art. 5UG-F4312-00-00
По запросу
29
CLIP(replaces 90467-10008-00) art. 90467-100A1-00
По запросу
30
ROLL OVER VALVE ASSY art. 5RB-24180-00-00
По запросу
31
SCREW, BIND art. 98907-05010-00
По запросу
32
NUT, CROWN art. 90176-05054-00
По запросу
33
Зажим Yamaha art. 90464-15014-00
По запросу
34
GROMMET art. 90480-15058-00
По запросу
