модель 2007 года
- Модель Rhino 660
- Код модели RHINO 660 DUCKS UNLIMITED EDITION (YXR66FDUW)

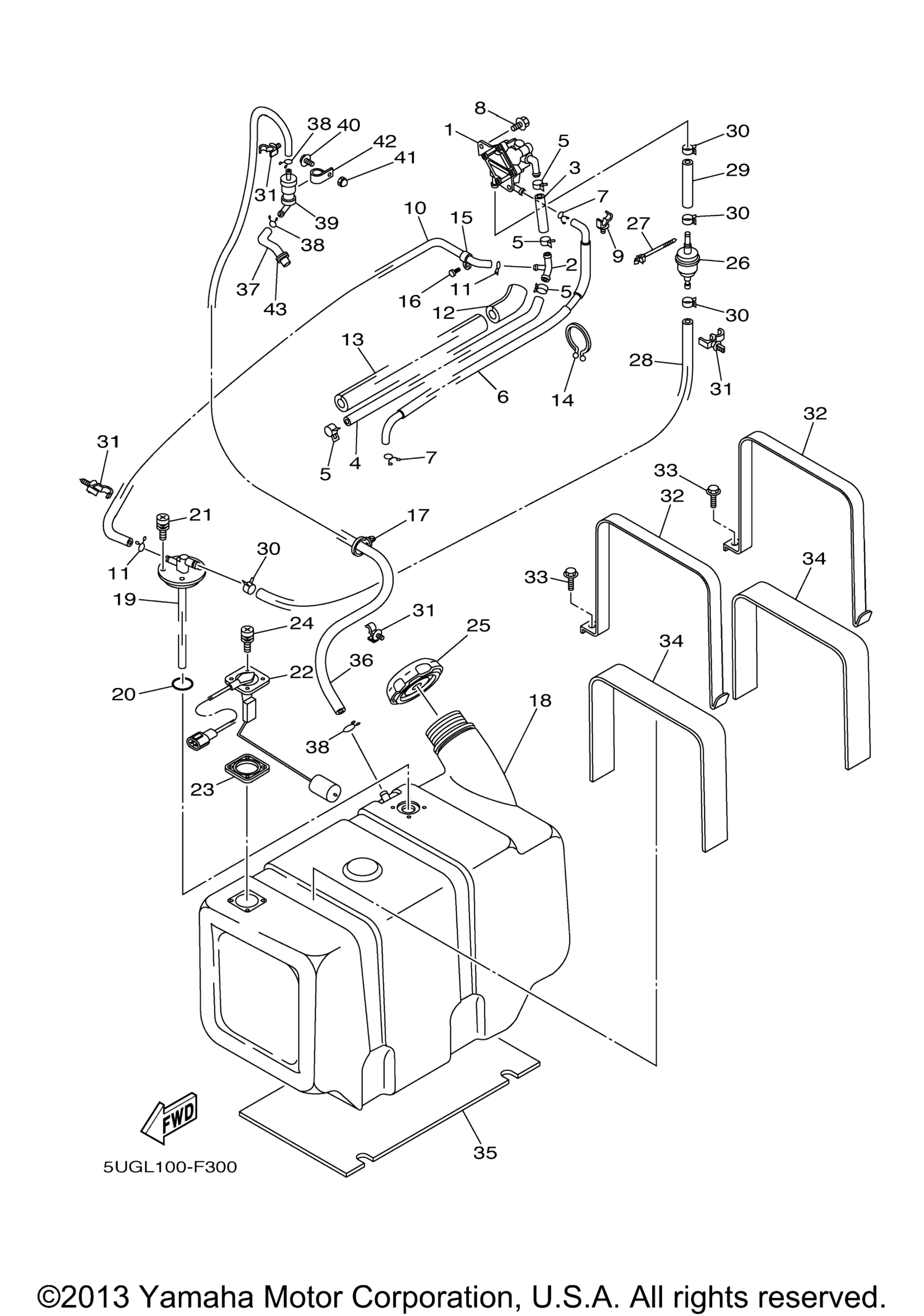

Схема топливного бака для RHINO 660 DUCKS UNLIMITED EDITION (YXR66FDUW)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Pump Assy art. 5UG-13910-01-00
от 1 620 ₽
2
Way 3 art. 90413-09001-00
По запросу
3
Hose art. 5UG-14294-00-00
По запросу
4
Pipe, Fuel art. 5UG-14295-00-00
По запросу
5
Clip art. 90467-11044-00
По запросу
6
Hose, Air art. 5UG-E3895-00-00
По запросу
7
Clip art. 90467-100A1-00
По запросу
8
Болт Yamaha art. 95022-06010-00
По запросу
9
Clamp art. 90464-12830-00
По запросу
10
Pipe art. 5UG-14298-00-00
По запросу
11
Clip art. 90467-100A1-00
По запросу
12
Insulator art. 5UG-14271-00-00
По запросу
13
Insulator art. 5UG-14271-50-00
По запросу
14
Clamp art. 90464-25267-00
По запросу
15
Clamp art. 90464-11803-00
По запросу
16
Plug art. 90338-05834-00
По запросу
17
Clamp art. 90464-25826-00
По запросу
18
Tank, Fuel art. 5UG-F4111-10-00
По запросу
19
Fuel Pipe Joint art. 5UG-F4300-10-00
По запросу
20
O-Ring art. 93210-228C4-00
По запросу
21
Болт с шайбой Yamaha art. 90119-05071-00
от 830 ₽
22
Sender Unit Assy, Fuel Meter art. 5UG-85752-01-00
По запросу
23
.Gasket, Sender Unit art. 5G3-85753-00-00
По запросу
24
Болт с шайбой Yamaha art. 90119-05071-00
от 830 ₽
25
Крышка бензобака Yamaha art. 2P5-24610-00-00
По запросу
26
Filter Assy art. JN6-F4560-00-00
По запросу
27
Clamp art. 90464-38800-00
По запросу
28
Pipe, Fuel 1 art. 5UG-F4311-00-00
По запросу
29
Pipe 3 art. 5UG-F4313-00-00
По запросу
30
Clip art. 90467-11044-00
По запросу
31
Clamp art. 90464-12830-00
По запросу
32
Stay, Fuel Tank 1 art. 5UG-F4157-00-00
По запросу
33
Bolt, Flange art. 90105-08879-00
По запросу
34
Damper, Plate 1 art. 5UG-F414H-00-00
По запросу
35
Damper, Plate 2 art. 5UG-F414J-00-00
По запросу
36
Pipe 4 art. 5UG-F4314-00-00
По запросу
37
Pipe 2 art. 5UG-F4312-00-00
По запросу
38
Clip art. 90467-100A1-00
По запросу
39
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
40
Screw, Bind art. 98907-05010-00
По запросу
41
Nut, Crown art. 90176-05054-00
По запросу
42
Зажим Yamaha art. 90464-15014-00
По запросу
43
Grommet art. 90480-15058-00
По запросу
