модель 2008 года
- Модель Rhino 700
- Код модели RHINO 700 FI HUNTER (YXR70FHX)

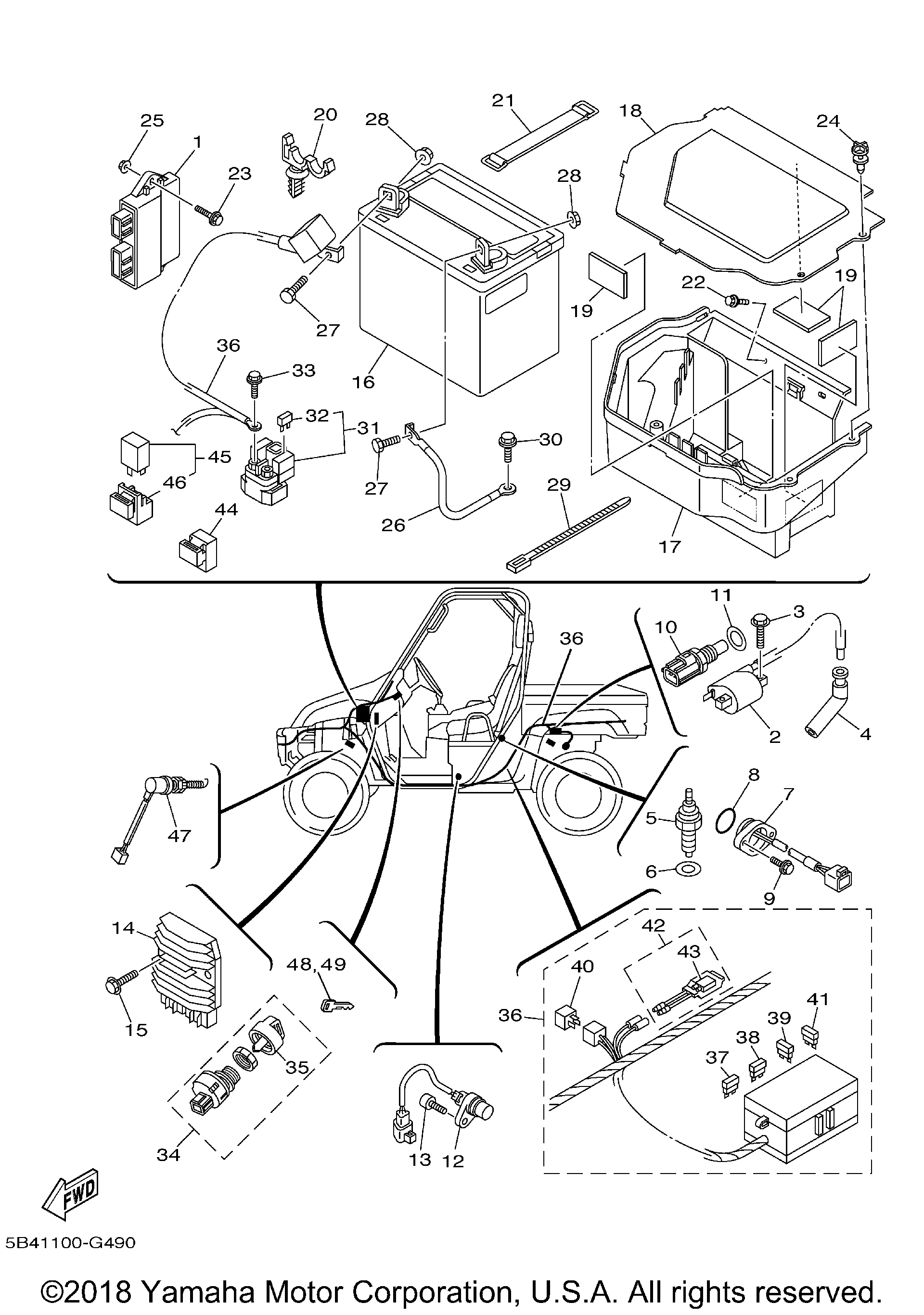

Схема электрооборудования 1 для RHINO 700 FI HUNTER (YXR70FHX)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE CONTROL UNIT ASSY(replaces 5B4-8591A-00-00) art. 5B4-8591A-01-00
По запросу
2
Катушка зажигания Yamaha art. 5YU-82310-12-00
По запросу
3
Болт art. 97017-06020-00
По запросу
4
Свечной колпачок Yamaha art. 5B4-82370-00-00
По запросу
5
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
6
Прокладка art. 90430-10148-00
По запросу
7
NEUTRAL SWITCH ASSY art. 3B4-82540-01-00
По запросу
8
Кольцо уплотнительное Yamaha art. 93210-29196-00
По запросу
9
Болт Yamaha art. 90119-06137-00
По запросу
10
Датчик температуры Yamaha art. 8CC-85790-01-00
от 7 193 ₽
11
Прокладка датчика темпереатуры Yamaha art. 90430-12202-00
По запросу
12
Датчик скорости Yamaha art. 3B4-83755-01-00
По запросу
13
Болт Yamaha art. 91314-06020-00
от 263 ₽
14
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
15
BOLT, FLANGE art. 90105-06833-00
По запросу
16
АКБ 35 А.ч (+ -) 197x130x184 Yamaha art. 11U-1LD00-00-00
По запросу
17
BOX, BATTERY 1 art. 5B4-H212B-00-00
По запросу
18
COVER, BATTERY art. 5B4-H2129-00-00
По запросу
19
DAMPER, SIDE COVER art. 4XE-F4145-00-00
По запросу
20
CLAMP art. 90464-12830-00
По запросу
21
BAND, BATTERY(replaces 3L8-82131-01-00) art. 22F-82131-00-00
По запросу
22
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
23
BOLT, FLANGE(replaces 95812-06025-00) art. 95822-06025-00
По запросу
24
RIVET art. 5UG-F3483-00-00
По запросу
25
Гайка Yamaha art. 95702-06500-00
По запросу
26
WIRE, MINUS LEAD art. 5B4-H2116-00-00
По запросу
27
BOLT art. 97080-08020-00
По запросу
28
NUT art. 90179-08015-00
По запросу
29
CLAMP art. 90464-31827-00
По запросу
30
BOLT, FLANGE(replaces 95822-06014-00) art. 95817-06014-00
По запросу
31
Реле стартера Yamaha art. 5B4-81940-00-00
По запросу
32
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
33
Болт Yamaha art. 95022-06008-00
от 168 ₽
34
Замок зажигания Yamaha art. 5UG-H2510-00-00
По запросу
35
. .CAP, KEY art. 5UG-H2579-00-00
По запросу
36
WIRE HARNESS ASSY art. 5B4-82590-00-00
По запросу
37
Предохранитель 15А art. 67F-82151-50-00
По запросу
38
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
39
Предохранитель 40А Yamaha art. JR9-82151-00-00
По запросу
40
Диод Yamaha art. 4WA-81980-00-00
По запросу
41
Предохранитель электрический (25A-BL) Yamaha art. 5JJ-82151-70-00
от 788 ₽
42
. .CIRCUIT BREAKER ASSY art. 5B4-82180-00-00
По запросу
43
. . ..THERMO SWITCH ASSY art. 5B4-82560-00-00
По запросу
44
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
45
Реле Yamaha art. 5EA-81950-20-00
от 7 500 ₽
46
. .HOLDER, RELAY art. 5EA-81952-00-00
По запросу
47
STOP SWITCH ASSY art. 4KB-82530-10-00
По запросу
48
KEY BLANK (A) 5000~5149 art. 5UG-H2511-09-00
По запросу
49
KEY BLANK (B) 5150~5299 art. 5UG-H2511-19-00
По запросу
