модель 2012 года
- Модель Rhino 700
- Код модели RHINO 700 HUNTER EDITION (YXR7FHB)

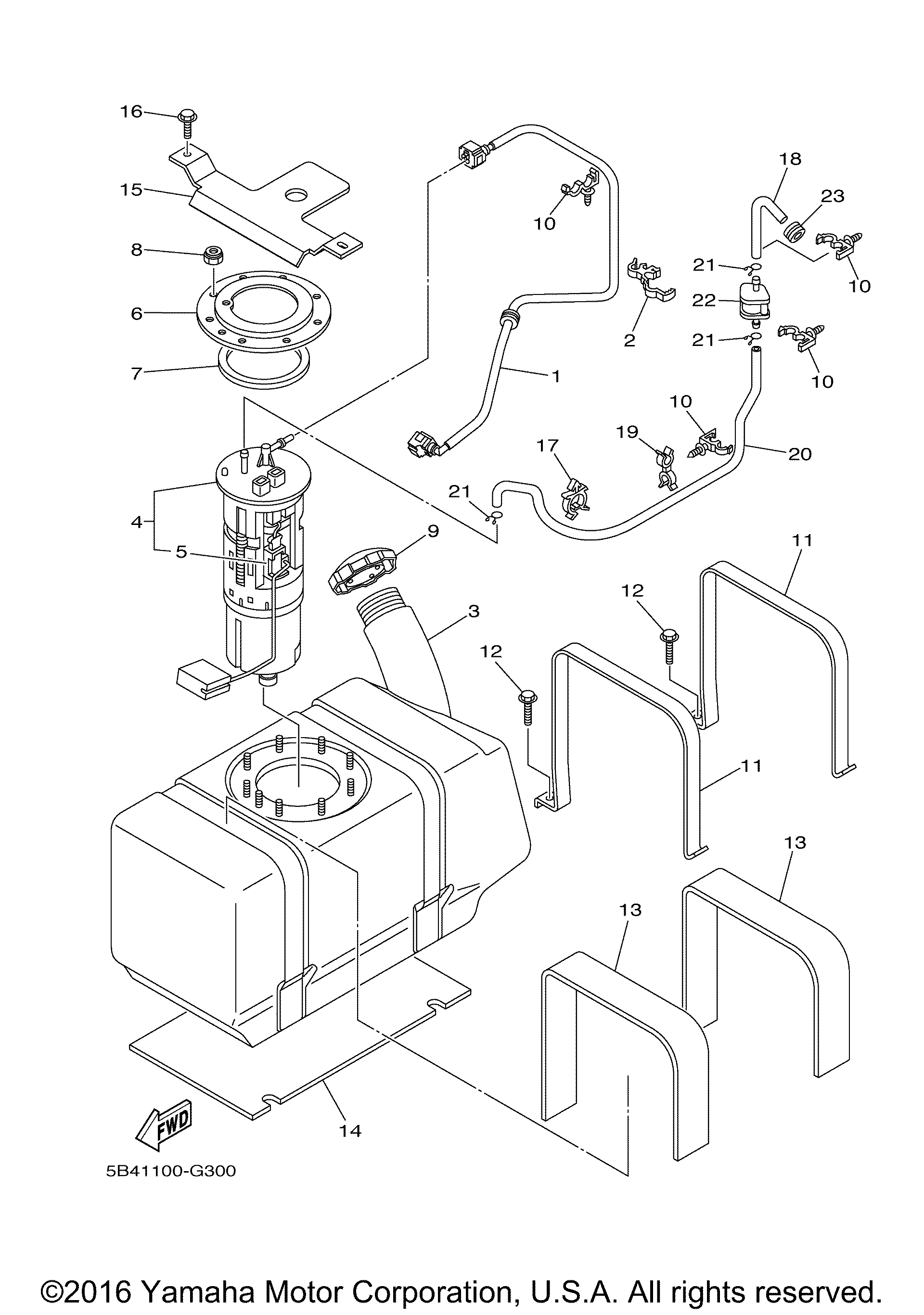

Схема топливного бака для RHINO 700 HUNTER EDITION (YXR7FHB)
Схема
Детали
Номер
Наименование детали
Цена
1
PIPE, FUEL 1 art. 5B4-13971-00-00
По запросу
2
CLAMP art. 90464-12012-00
По запросу
3
TANK, FUEL(replaces 5B4-F4111-00-00) This item has been discontinued and may not be available. Contact us for more information. art. 5B4-F4110-00-00
По запросу
4
FUEL PUMP COMP.(replaces 5B4-13907-00-00) art. 5B4-13907-03-00
По запросу
5
SENDER ASSY art. 5B4-85701-00-00
По запросу
6
RINGThis item has been discontinued and may not be available. Contact us for more information. art. 5B4-U7773-00-00
По запросу
7
Прокладка Yamaha art. F1B-67747-00-00
По запросу
8
Гайка Yamaha art. 95617-06100-00
от 368 ₽
9
Крышка бензобака Yamaha art. 2P5-24610-00-00
По запросу
10
CLAMP art. 90464-12830-00
По запросу
11
STAY, FUEL TANK 1 art. 5B4-F4157-00-00
По запросу
12
BOLT, FLANGE art. 90105-08879-00
По запросу
13
DAMPER, PLATE 1 art. 5UG-F414H-00-00
По запросу
14
DAMPER, PLATE 2 art. 5UG-F414J-00-00
По запросу
15
DAMPER, SIDE COVERThis item has been discontinued and may not be available. Contact us for more information. art. 5B4-F4145-00-00
По запросу
16
BOLT, FLANGE art. 90105-08867-00
По запросу
17
CLAMP art. 90464-25826-00
По запросу
18
PIPE 2This item has been discontinued and may not be available. Contact us for more information. art. 5B4-F4312-00-00
По запросу
19
CLAMP art. 90464-13103-00
По запросу
20
PIPE 4 art. 5B4-F4314-00-00
По запросу
21
CLIP art. 90467-100A1-00
По запросу
22
Клапан бензобака Yamaha art. 3B4-24380-11-00
от 4 179 ₽
23
GROMMET art. 90480-15058-00
По запросу
