модель 2013 года
- Модель Rhino 700
- Код модели 700 HUNTER 1RBJ (YXR7FHD)

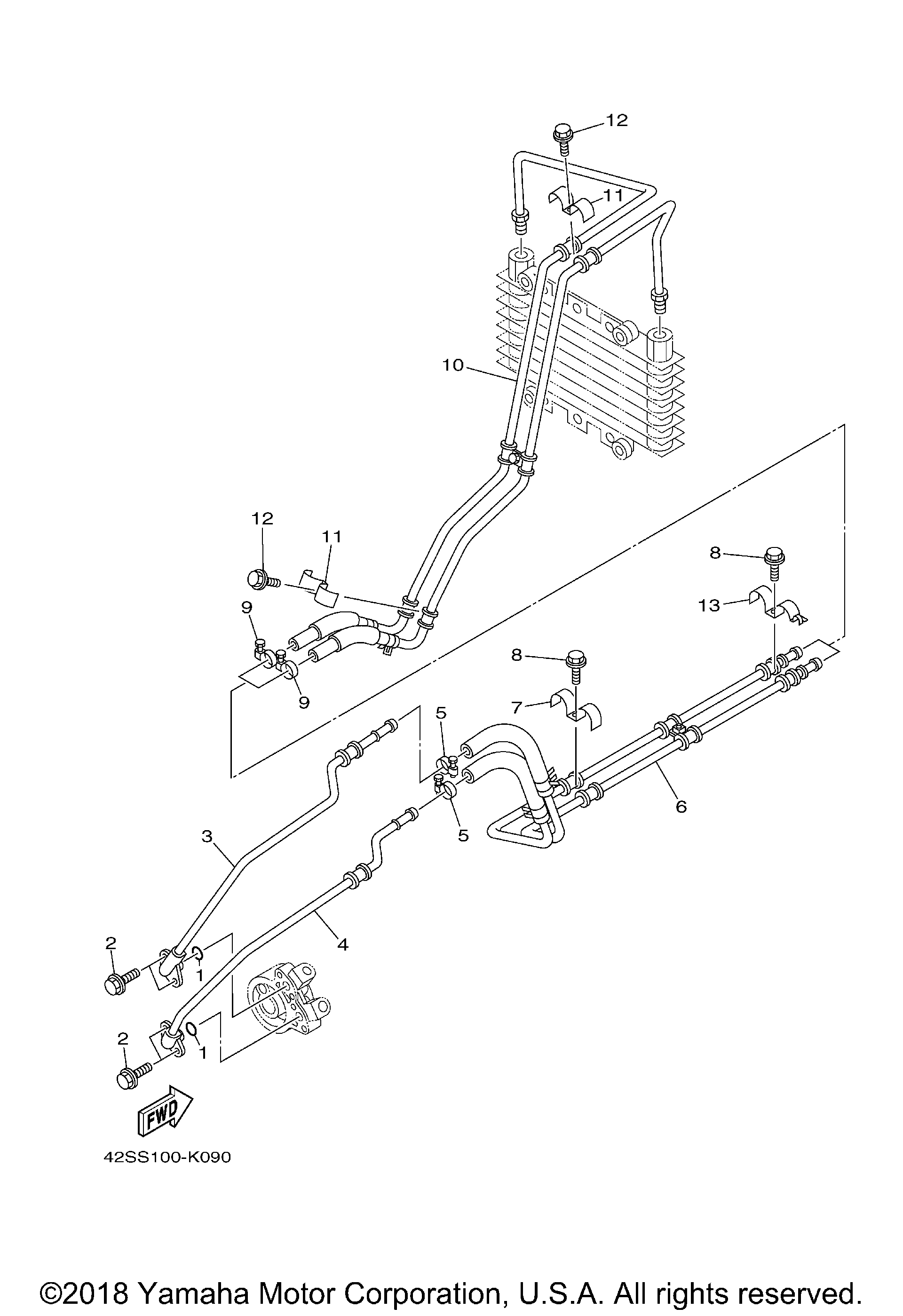

Схема маслопровода для 700 HUNTER 1RBJ (YXR7FHD)
Схема
Детали
Номер
Наименование детали
Цена
1
Уплотнительное кольцо Yamaha art. 93210-10197-00
По запросу
2
Болт Yamaha art. 91312-06016-00
от 788 ₽
3
PIPE, OIL 1 art. 5B4-13416-00-00
По запросу
4
PIPE, OIL 2 art. 5B4-13418-00-00
По запросу
5
HOSE CLAMP ASSY(replaces 90450-22001-00) art. 90450-18M09-00
По запросу
6
OIL PIPE COMP. 2 art. 5B4-E3406-00-00
По запросу
7
CLAMP art. 90462-15800-00
По запросу
8
BOLT, FLANGE art. 90105-06832-00
По запросу
9
HOSE CLAMP ASSY(replaces 90450-22001-00) art. 90450-18M09-00
По запросу
10
OIL PIPE COMP. 1 art. 5B4-E3405-00-00
По запросу
11
CLAMP art. 90462-15800-00
По запросу
12
BOLT, FLANGE art. 90105-06832-00
По запросу
13
CLAMP 1This item has been discontinued and may not be available. Contact us for more information. art. 42S-E2491-00-00
По запросу
