модель 2014 года
- Модель Viking 700
- Код модели VIKING 700 EPS SE (YXM700PSEB)

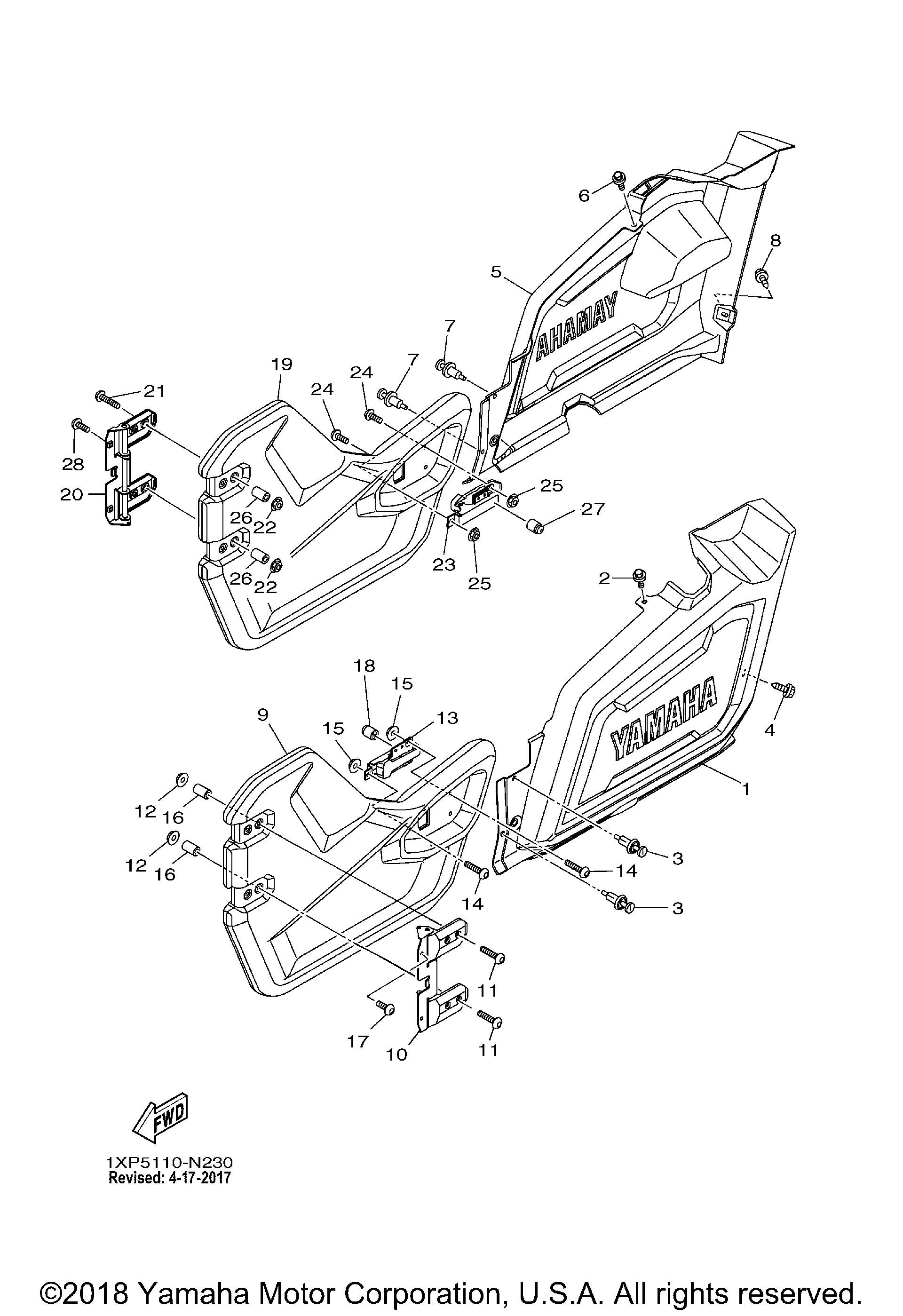

Схема боковой крышки для VIKING 700 EPS SE (YXM700PSEB)
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, SIDE 2 art. 1XD-F1721-00-00
По запросу
2
BOLT, WITH WASHER art. 90119-06226-00
По запросу
3
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
4
BOLT, WITH WASHER art. 90119-06226-00
По запросу
5
Пластик боковой Yamaha art. 1XD-F1731-00-00
По запросу
6
BOLT, WITH WASHER art. 90119-06226-00
По запросу
7
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
8
BOLT, WITH WASHER art. 90119-06226-00
По запросу
9
PNL., DOOR FR. LH(replaces 1XD-K8557-10-00) art. 1XD-K8557-11-00
По запросу
10
Петли дверей Yamaha art. 1XD-F4772-00-00
от 5 208 ₽
11
BOLT art. 90109-06897-00
По запросу
12
NUT, SELF-LOCKING(replaces 95602-06200-00) art. 95604-06200-00
По запросу
13
Ручка двери Yamaha art. 1XD-K7171-10-00
По запросу
14
BOLT,HEX. SOCKET BUTTON art. 90111-06086-00
По запросу
15
NUT, SELF-LOCKING(replaces 95602-06200-00) art. 95604-06200-00
По запросу
16
COLLAR art. 90387-06118-00
По запросу
17
BOLT 2 art. 5B4-F1722-00-00
По запросу
18
Подушка упорная Yamaha art. 1XD-F8378-00-00
По запросу
19
PNL., DOOR FR. LH(replaces 1XD-K8557-10-00) art. 1XD-K8557-11-00
По запросу
20
Петли дверей Yamaha art. 1XD-F4772-00-00
от 5 208 ₽
21
BOLT art. 90109-06897-00
По запросу
22
NUT, SELF-LOCKING(replaces 95602-06200-00) art. 95604-06200-00
По запросу
23
Ручка двери Yamaha art. 1XD-K7171-10-00
По запросу
24
BOLT,HEX. SOCKET BUTTON art. 90111-06086-00
По запросу
25
NUT, SELF-LOCKING(replaces 95602-06200-00) art. 95604-06200-00
По запросу
26
COLLAR art. 90387-06118-00
По запросу
27
Подушка упорная Yamaha art. 1XD-F8378-00-00
По запросу
28
BOLT 2 art. 5B4-F1722-00-00
По запросу
