модель 2014 года
- Модель Viking 700
- Код модели VIKING 700 EPS (YXM700PEG)

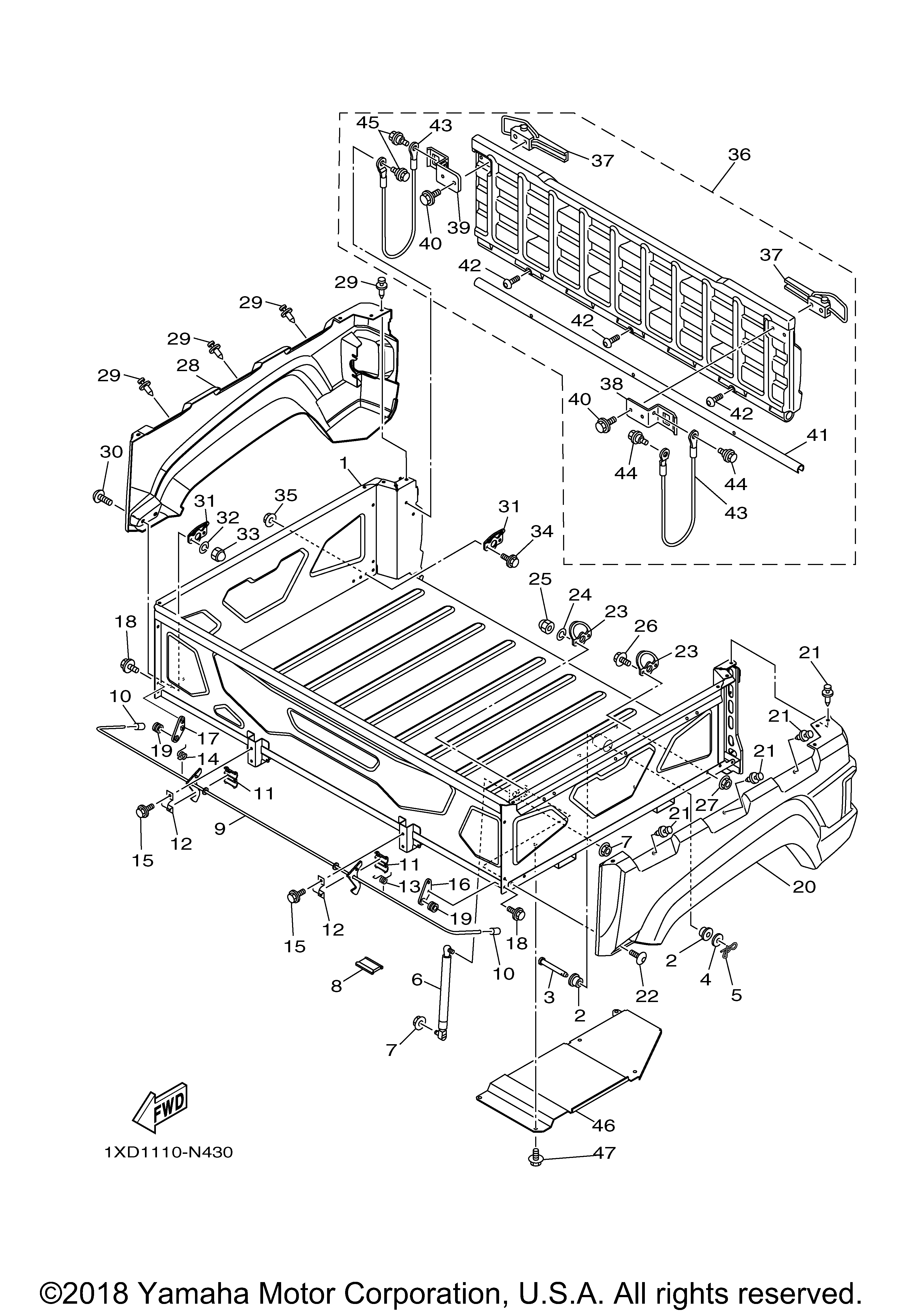

Схема багажника для VIKING 700 EPS (YXM700PEG)
Схема
Детали
Номер
Наименование детали
Цена
1
CARRIER BOX ASSY art. 1XD-F4850-00-00
По запросу
2
BUSH 1 art. JW6-F2123-00-00
По запросу
3
PIN, TAPER art. 1XD-F7827-00-00
По запросу
4
WASHER,PLATE(replaces 90201-133E5-00) art. 90201-14212-00
По запросу
5
Стопор Yamaha art. 90468-16191-00
По запросу
6
Амортизатор кузова Yamaha art. 1XD-F8415-00-00
от 3 675 ₽
7
NUT,U art. 95602-08200-00
По запросу
8
DAMPER art. 1XD-F113B-11-00
По запросу
9
LATCH ASSY art. 1XD-K7180-00-00
По запросу
10
CAP, PROTECTOR END 4 art. 5UG-K818M-00-00
По запросу
11
BUSHING art. 1XD-F4571-00-00
По запросу
12
HOLDER art. 1XD-F839N-00-00
По запросу
13
SPRING art. 1XD-F4758-00-00
По запросу
14
SPRING art. 1XD-F4758-10-00
По запросу
15
BOLT,FLANGE art. 95812-06010-00
от 578 ₽
16
BRACKET, TRUNK LOC art. 1XD-F849N-00-00
По запросу
17
BRACKET, TRUNK LOC art. 1XD-F849N-10-00
По запросу
18
BOLT,FLANGE art. 95812-06010-00
от 578 ₽
19
Втулка радиатора Yamaha art. 90480-12475-00
По запросу
20
PANEL, REAR FENDER art. 1XD-K8191-20-00
По запросу
20
PANEL, REAR FENDER art. 1XD-K8191-00-00
По запросу
21
RIVET,SPEC’L SHAPE(replaces 90269-07803-00) art. 90269-07805-00
По запросу
22
Болт Yamaha art. 90111-06814-00
По запросу
23
HOOK (TIE DOWN HOOK art. 5UG-F4867-00-00
По запросу
24
Шайба Yamaha art. 92995-06100-00
от 473 ₽
25
Гайка Yamaha art. 95380-06800-00
По запросу
26
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
27
NUT-U(replaces 95602-06200-00) art. 95604-06200-00
По запросу
28
PANEL, REAR FENDER art. 1XD-K8192-20-00
По запросу
28
PANEL, REAR FENDER art. 1XD-K8192-00-00
По запросу
29
RIVET,SPEC’L SHAPE(replaces 90269-07803-00) art. 90269-07805-00
По запросу
30
Болт Yamaha art. 90111-06814-00
По запросу
31
HOOK (TIE DOWN HOOK art. 5UG-F4867-00-00
По запросу
32
Шайба Yamaha art. 92995-06100-00
от 473 ₽
33
Гайка Yamaha art. 95380-06800-00
По запросу
34
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
35
NUT-U(replaces 95602-06200-00) art. 95604-06200-00
По запросу
36
REAR STORAGE LID C art. 1XD-K810N-00-00
По запросу
37
LATCH (FOR TAILGATE) art. 5UG-F389E-00-00
По запросу
38
STOPPER 1 art. 1XD-F83D1-00-00
По запросу
39
STOPPER 2 art. 1XD-F83D2-00-00
По запросу
40
BOLT,FLANGE art. 95812-06035-00
По запросу
41
HINGE 2 art. 1XD-F463F-00-00
По запросу
42
SCREW art. 90149-06846-00
По запросу
43
HOLDER, CABLE art. 5UG-K7195-10-00
По запросу
44
BOLT art. 90109-06212-00
По запросу
45
BOLT art. 90109-06212-00
По запросу
46
INSULATOR, MOUNTIN art. 1XD-F2891-00-00
По запросу
47
BOLT, FLANGE art. 90105-06831-00
По запросу
