модель 2015 года
- Модель Viking 700
- Код модели VIKING (YXM700DFL)

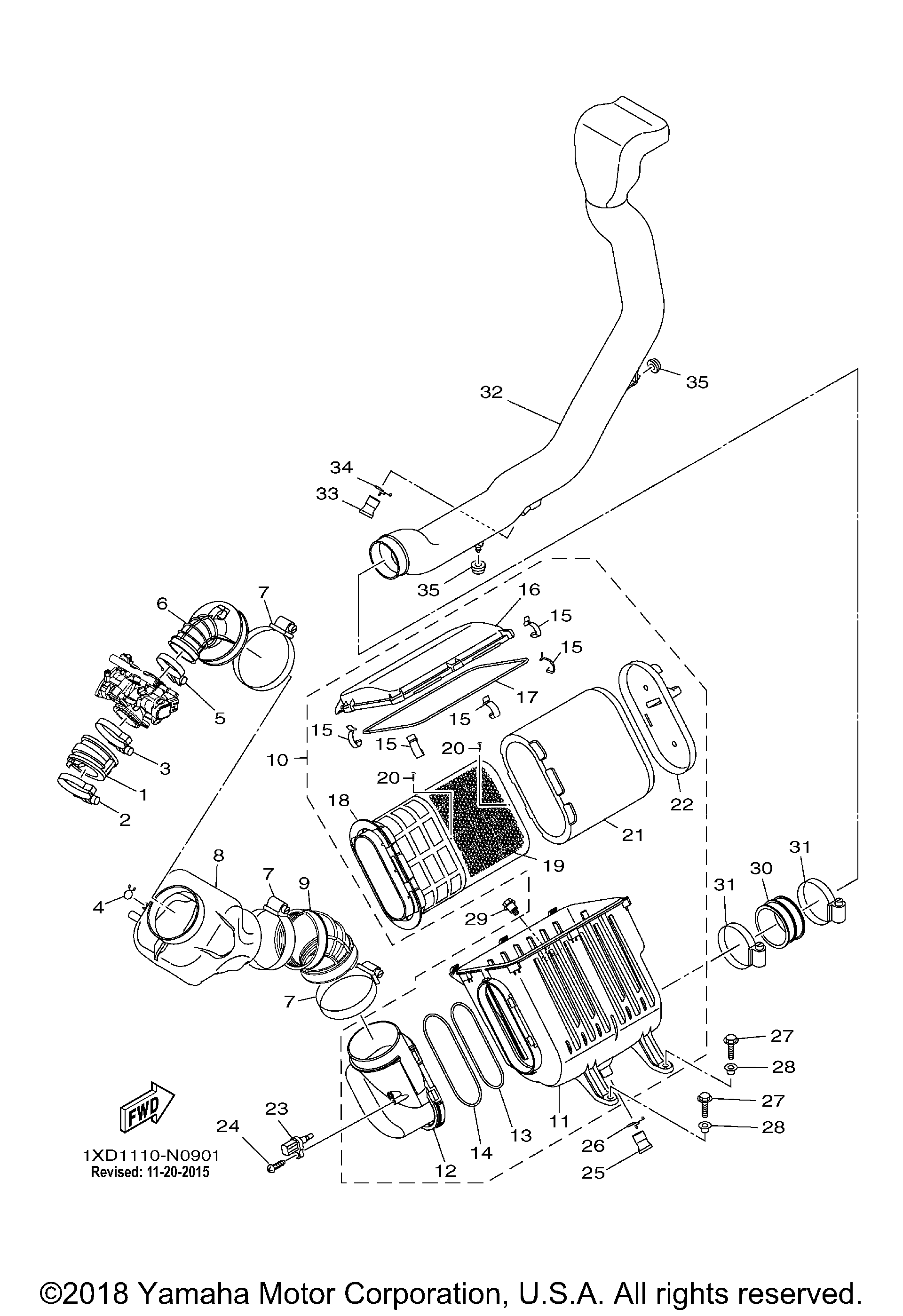

Схема впускной системы для VIKING (YXM700DFL)
Схема
Детали
Номер
Наименование детали
Цена
1
Впускной патрубок Yamaha art. 5B4-13586-00-00
По запросу
2
Хомут Yamaha art. 90450-72004-00
По запросу
3
Хомут Yamaha art. 90450-72004-00
По запросу
4
CLIP(replaces 90467-16063-00) art. 90467-16181-00
По запросу
5
HOSE CLAMP ASSY art. 90450-59009-00
По запросу
6
JOINT, AIR CLEANER 1 art. 1XD-E4453-00-00
По запросу
7
HOSE CLAMP ASSY art. 90450-99004-00
По запросу
8
SILENCER, INTAKE 1(replaces 1XD-E4431-00-00) art. 1XD-E4431-02-00
По запросу
9
JOINT, AIR CLEANER 2 art. 1XD-E4463-00-00
По запросу
10
AIR CLEANER ASSY.(replaces 1XD-E4410-01-00) art. 1XD-E4410-02-00
По запросу
11
. .CASE, AIR CLEANER 1 art. 1XD-E4411-01-00
По запросу
12
. .GUIDE art. 1XD-E4458-00-00
По запросу
13
. .SEAL art. 1XD-E4462-00-00
По запросу
14
. .SEAL art. 1XD-E4467-00-00
По запросу
15
Защелка корпуса воздушного фильтра Yamaha art. 3B4-14424-00-00
По запросу
16
. .CAP, CLEANER CASE 1 art. 1XD-E4412-01-00
По запросу
17
. .SEAL art. 1XD-E4452-00-00
По запросу
18
. .PLATE, ELEMENT art. 1XD-E4472-00-00
По запросу
19
. . .NET 1 art. 1XD-E441B-00-00
По запросу
20
. . .SCREW art. 1XD-E4429-00-00
По запросу
21
Фильтр воздушный Yamaha art. 1XD-E4451-00-00
По запросу
22
. .COVER 1 art. 1XD-E4417-00-00
По запросу
23
Датчик температуры воздуха Yamaha art. 8FP-85886-00-00
от 1 790 ₽
Аналог
1 790 ₽
Требуется 1 шт.
24
SCREW, TAPPING art. 97702-50520-00
По запросу
25
Сливная пробка вариатора Yamaha art. 59V-14457-00-00
По запросу
26
Зажим сливной пробки корпуса воздушного фильтра Yamaha art. 90467-220A1-00
По запросу
27
BOLT, FLANGE art. 90105-06833-00
По запросу
28
COLLAR art. 90387-07037-00
По запросу
29
BOLT art. 90109-06262-00
По запросу
30
SEAL art. 1XD-E4476-00-00
По запросу
31
HOSE CLAMP ASSY art. 90450-94001-00
По запросу
32
DUCT(replaces 1XD-E443A-00-00) art. 1XD-E443A-01-00
По запросу
33
Сливная пробка вариатора Yamaha art. 59V-14457-00-00
По запросу
34
Зажим сливной пробки корпуса воздушного фильтра Yamaha art. 90467-220A1-00
По запросу
35
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
