модель 2015 года
- Модель Viking VI 700
- Код модели VIKING VI HUNTER (YXC700DHFH)

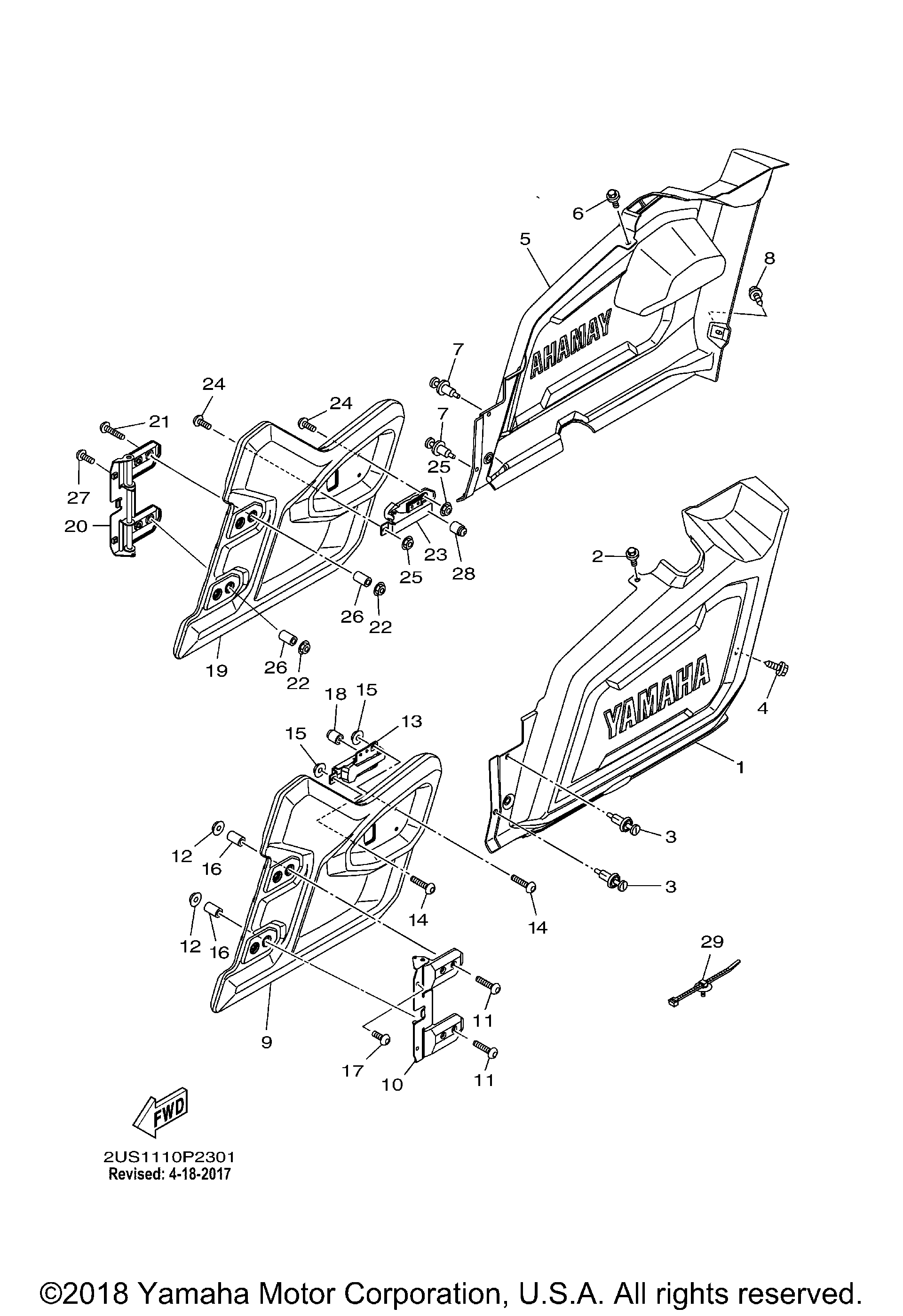

Схема боковой крышки 2 для VIKING VI HUNTER (YXC700DHFH)
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, SIDE 2 art. 1XD-F1721-00-00
По запросу
2
BOLT, WITH WASHER art. 90119-06226-00
По запросу
3
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
4
BOLT, WITH WASHER art. 90119-06226-00
По запросу
5
Пластик боковой Yamaha art. 1XD-F1731-00-00
По запросу
6
BOLT, WITH WASHER art. 90119-06226-00
По запросу
7
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
8
BOLT, WITH WASHER art. 90119-06226-00
По запросу
9
PNL, DOOR RR, LH(replaces 2PG-K8571-10-00) art. 2PG-K8571-11-00
По запросу
10
HINGE ASSY art. 2PG-F4772-00-00
По запросу
11
BOLT art. 90109-06897-00
По запросу
12
NUT, SELF-LOCKING(replaces 95602-06200-00) art. 95604-06200-00
По запросу
13
Ручка двери Yamaha art. 1XD-K7171-10-00
По запросу
14
BOLT,HEX. SOCKET BUTTON art. 90111-06086-00
По запросу
15
NUT, SELF-LOCKING(replaces 95602-06200-00) art. 95604-06200-00
По запросу
16
COLLAR art. 90387-06304-00
По запросу
17
SCREW art. 90149-06847-00
По запросу
18
Подушка упорная Yamaha art. 1XD-F8378-00-00
По запросу
19
PNL, DOOR RR, LH(replaces 2PG-K8571-10-00) art. 2PG-K8571-11-00
По запросу
20
HINGE ASSY art. 2PG-F4779-00-00
По запросу
21
BOLT art. 90109-06897-00
По запросу
22
NUT, SELF-LOCKING(replaces 95602-06200-00) art. 95604-06200-00
По запросу
23
Ручка двери Yamaha art. 1XD-K7171-10-00
По запросу
24
BOLT,HEX. SOCKET BUTTON art. 90111-06086-00
По запросу
25
NUT, SELF-LOCKING(replaces 95602-06200-00) art. 95604-06200-00
По запросу
26
COLLAR art. 90387-06304-00
По запросу
27
SCREW art. 90149-06847-00
По запросу
28
Подушка упорная Yamaha art. 1XD-F8378-00-00
По запросу
29
CLAMP art. 5B4-F1338-00-00
По запросу
